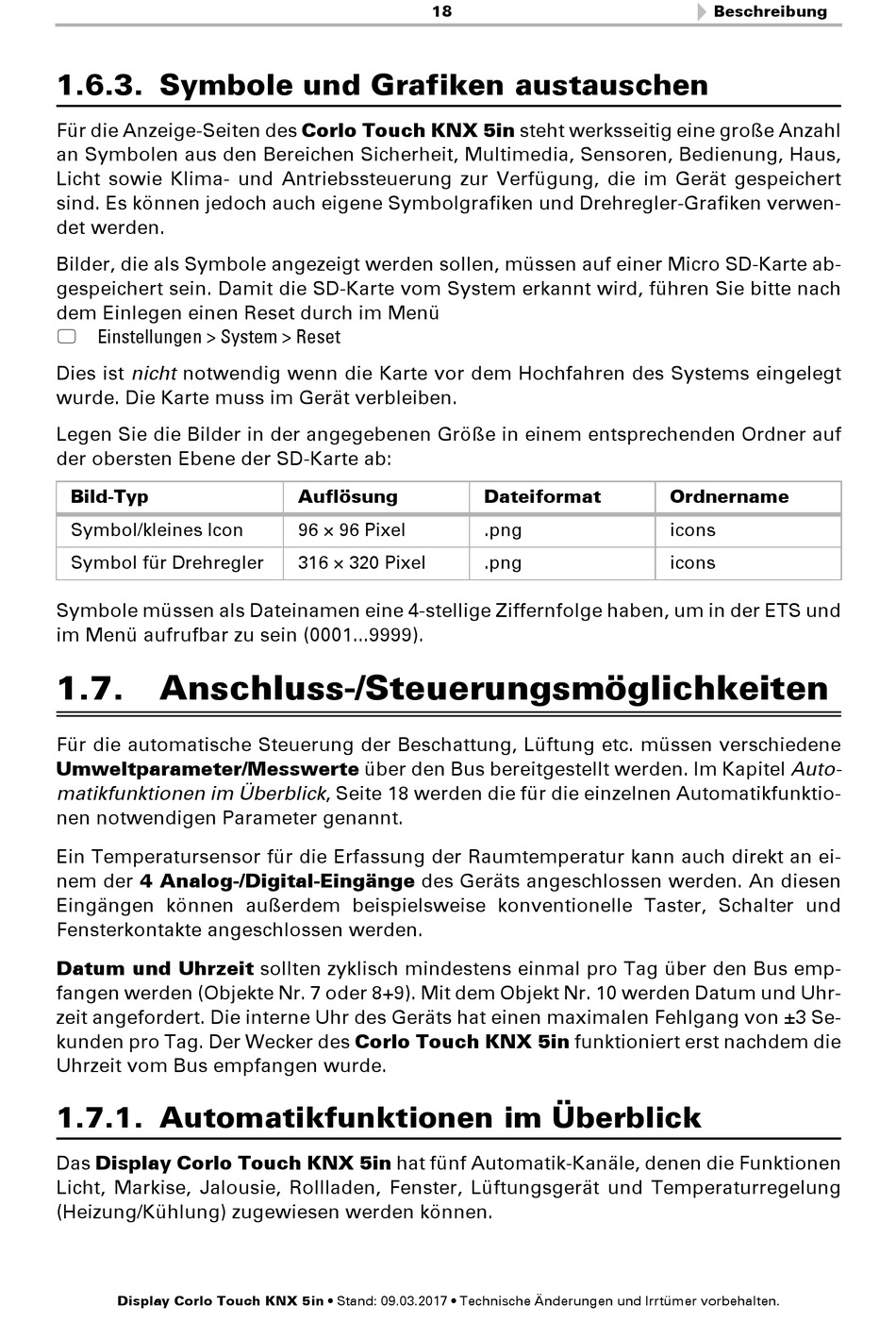

1.6.3. Symbole und Grafiken austauschen
Für die Anzeige-Seiten des Corlo Touch KNX 5in steht werksseitig eine große Anzahl
an Symbolen aus den Bereichen Sicherheit, Multimedia, Sensoren, Bedienung, Haus,
Licht sowie Klima- und Antriebssteuerung zur Verfügung, die im Gerät gespeichert
sind. Es können jedoch auch eigene Symbolgrafiken und Drehregler-Grafiken verwen-
det werden.
Bilder, die als Symbole angezeigt werden sollen, müssen auf einer Micro SD-Karte ab-
gespeichert sein. Damit die SD-Karte vom System erkannt wird, führen Sie bitte nach
dem Einlegen einen Reset durch im Menü
Einstellungen > System > Reset
Dies ist nicht notwendig wenn die Karte vor dem Hochfahren des Systems eingelegt
wurde. Die Karte muss im Gerät verbleiben.
Legen Sie die Bilder in der angegebenen Größe in einem entsprechenden Ordner auf
der obersten Ebene der SD-Karte ab:
Bild-Typ
Symbol/kleines Icon
Symbol für Drehregler
Symbole müssen als Dateinamen eine 4-stellige Ziffernfolge haben, um in der ETS und
im Menü aufrufbar zu sein (0001...9999).
1.7. Anschluss-/Steuerungsmöglichkeiten
Für die automatische Steuerung der Beschattung, Lüftung etc. müssen verschiedene
Umweltparameter/Messwerte über den Bus bereitgestellt werden. Im Kapitel Auto-
matikfunktionen im Überblick, Seite 18 werden die für die einzelnen Automatikfunktio-
nen notwendigen Parameter genannt.
Ein Temperatursensor für die Erfassung der Raumtemperatur kann auch direkt an ei-
nem der 4 Analog-/Digital-Eingänge des Geräts angeschlossen werden. An diesen
Eingängen können außerdem beispielsweise konventionelle Taster, Schalter und
Fensterkontakte angeschlossen werden.
Datum und Uhrzeit sollten zyklisch mindestens einmal pro Tag über den Bus emp-
fangen werden (Objekte Nr. 7 oder 8+9). Mit dem Objekt Nr. 10 werden Datum und Uhr-
zeit angefordert. Die interne Uhr des Geräts hat einen maximalen Fehlgang von ±3 Se-
kunden pro Tag. Der Wecker des Corlo Touch KNX 5in funktioniert erst nachdem die
Uhrzeit vom Bus empfangen wurde.
1.7.1. Automatikfunktionen im Überblick
Das Display Corlo Touch KNX 5in hat fünf Automatik-Kanäle, denen die Funktionen
Licht, Markise, Jalousie, Rollladen, Fenster, Lüftungsgerät und Temperaturregelung
(Heizung/Kühlung) zugewiesen werden können.
Display Corlo Touch KNX 5in • Stand: 09.03.2017 • Technische Änderungen und Irrtümer vorbehalten.
18
Auflösung
96 × 96 Pixel
316 × 320 Pixel
Dateiformat
.png
.png
Beschreibung
Ordnername
icons
icons
