Kalibrierung
Der MultiRAE Lite kann mit dem AutoRAE-2-Test- und
Kalibrierungssystem automatisch auf Funktion geprüft und
kalibriert werden (weitere Anweisungen finden Sie in der
Anleitung). Manuelles Kalibrieren erfolgt mit einem festen
Durchflussregler (Durchflussrate zwischen 0,5 und 1,0 Liter pro
Minute) und dem mitgelieferten speziellen Kalibrierungsadapter,
der den Gaseingang abdeckt:
1. Um die Kalibrierung zu starten, schließen Sie den Nullluft-
oder Kalibrierungsgaszylinder, den Durchflussregler und den
Kalibrierungsadapter an den MultiRAE Lite an.
2. Wechseln Sie in den Programmierungsmodus, indem Sie die
Tasten [MODE] und [N/-] gleichzeitig drücken und gedrückt
halten, bis der Kennwortbildschirm angezeigt wird.
3. Geben Sie das 4-stellige Kennwort ein. (Das Standard-
kennwort ist „0000". Sollten Sie das Kennwort nicht
kennen, wählen Sie bitte „Done".) Befolgen Sie dann die
Anweisungen für eine einzelne oder mehrfache Nullgas-
und Bereichskalibrierung.
Wichtig! Nach einem Funktionstest oder einer Kalibrierung
entfernen Sie bitte den Kalibrierungsadapter, um korrekte
Ablesewerte sicherzustellen.
Funktionstest
RAE Systems empfiehlt regelmäßige Funktionstests, um
sicherzustellen, dass Sensoren und Alarme funktionieren.
Testen Sie jeden Sensor mit einem geeigneten Testgas in einer
Konzentration, welche nicht unterhalb der niedrigeren
Alarmschwelle des Sensors liegt. Zum Bestehen sollte jeder
Sensor mindestens einen niedrigen Alarm durchlaufen. Mit
dem MultiRAE Lite im Normalmodus:
1.
Schließen Sie den Kalibriergasbehälter, den Flussregler und
den Beströmungsadapter an den MultiRAE Lite an und
starten Sie den Gasfluss.
2.
Stellen Sie sicher, dass das Gerät mindestens einen
niedrigen Alarm für jeden der getesteten Sensoren ausgibt
und dass der Summer mindestens zwei Signaltöne pro
Minute ausgibt, die LED an- und ausgeht und der
Vibrationsalarm funktioniert. Die Hintergrundbeleuchtung
des Displays sollte sich aktivieren und auf dem Display
sollte eine Alarmmeldung angezeigt werden.
3.
Schließen Sie den Gaszylinder.
4.
Entfernen Sie den Kalibrierungsadapter.
Nullpunkt- und Frischluftkalibrierung
Die Nullkalibrierung des MultiRAE Lite sollte an sauberer Luft mit
20,9 % Sauerstoff oder mit einem Zylinder sauberer Nullluft erfolgen.
Wählen Sie „Frischluft" im Programmierungsmodus. Dann:
Drücken Sie [Y/+], um eine Frischluftkalibrierung für die
aufgelisteten Sensoren durchzuführen. Für alle Sensoren wird
die Frischluftkalibrierung gleichzeitig durchgeführt.
Für eine individuelle Nullkalibrierung der Sensoren:
1. Wählen Sie „Single Sensor Zero" und dann einen Sensor.
2. Drücken Sie [Y/+], um einen Sensor für die Nullkalibrierung
auszuwählen.
3. Starten Sie gegebenenfalls den Durchfluss des Nullgases
und drücken Sie [Y/+].
4. Der Bildschirm meldet „Zeroing" und führt einen
Countdown durch.
5. Nach Abschluss erfolgt der Hinweis „Nullkalibrierung
abgeschlossen" (der Wert sollte 0 oder bei Sensoren für
toxische Gase sehr nahe daran sein bzw. 20,9 % Vol. bei
einem Sauerstoffsensor).
6. Schließen Sie die Zufuhr an Nullluft (falls verwendet) und
entfernen Sie den Kalibrierungsadapter.
Hinweis: Sollte Ihr MultiRAE Lite mit einem CO
ausgestattet sein, so muss die Nullkalibrierung anstelle von
Frischluft oder Nullluft mit 100 % Stickstoff (N
7.
Isobutylen durchgeführt werden.
Durch mehrfaches Drücken von
[N/-] können sie durch die hier
angezeigten Bildschirmanzeigen
wechseln.
Hinweis: Das grau unterlegte
Feld gibt die Datenprotokoll-
Funktionen an, wenn die
Datenprotokollierung im
manuellen Modus erfolgt. Bei
einer Datenprotokollierung im
automatischen Modus erscheint
dieser Bildschirm nicht. Im
Benutzerhandbuch finden Sie
weitere Informationen über die
Wahl zwischen automatischer,
manueller oder Schnappsschuss-
Datenprotokollierung.
10.
Im Programmiermodus und wenn „Multi Sensor Span" oder
„Single Sensor Span" markiert ist:
1. Drücken Sie [Y/+]. Der Bildschrim zeigt den oder die zu
kalibrierenden Sensor(en) an.
2. Schließen Sie den Kalibrierungsadapter, den Flussregler und
den Beströmungsadapter an den MultiRAE Lite an und
starten Sie den Gasfluss.
3. Drücken Sie die Taste [Y/+], um mit der Kalibrierung zu
beginnen.
4. Nach Abschluss werden ein Kalibrierungsergebnis
(bestanden/fehlgeschlagen) und die Ablesewerte angezeigt
(sie sollten sich innerhalb von ±10 % des Bereichsgaswerts
befinden).
5. Drehen sie das Gas ab und entfernen Sie den
Kalibrierungsadapter.
-Sensor
2
) oder
2
8.

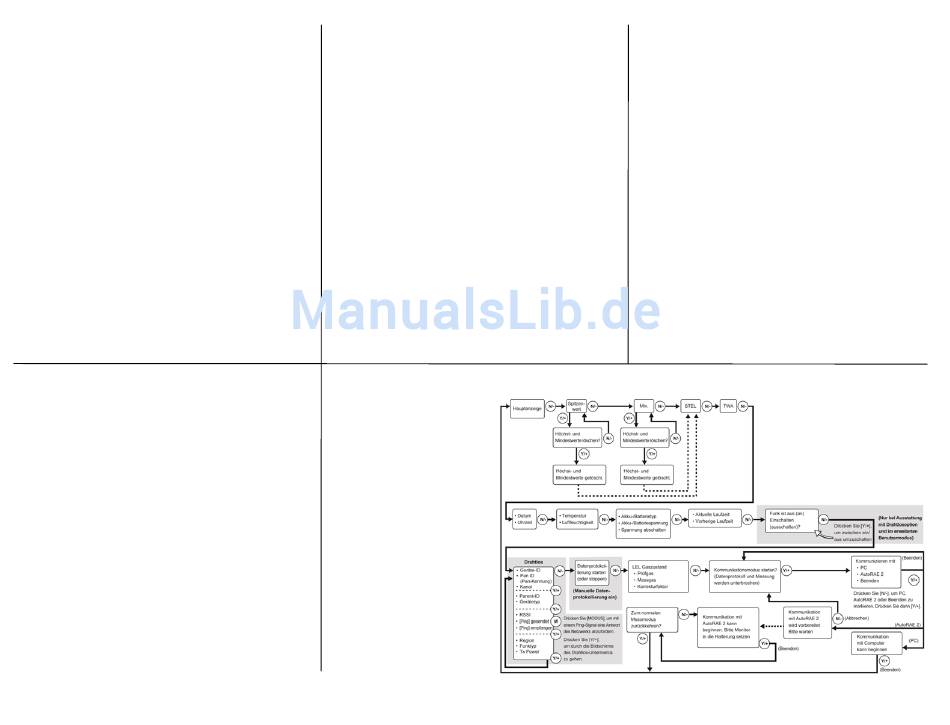

Basismenü-Navigation im Hygienemodus
