Rae MultiRAE Schnellstartanleitung

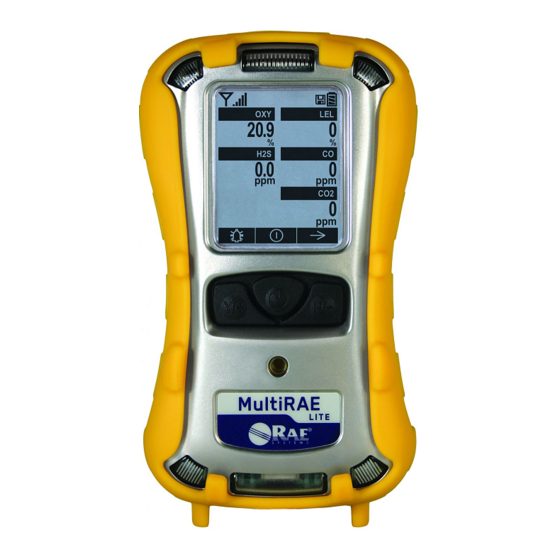

MultiRAE
(Modelle mit integrierter Pumpe)
Schnellstartanleitung
RAE Systems by Honeywell
3775 N. First St.
San Jose, CA 95134 -1708 USA
Tel.: +1 408 952 8200 Fax: +1 408 952 8480
E-Mail: customerserv@raesystems.com
www.raesystems.com
Laden des MultiRAE
Laden Sie den Akku vor der erstmaligen Verwendung unbedingt
vollständig auf. Die Kontakte an der Unterseite des MultiRAE
passen zu den Kontaktstiften des Reiseladegeräts sowie des
Ladegeräts zur Stromübertragung. Stellen Sie sicher, dass
Ladegerät und MultiRAE fest miteinander verbunden sind.
Schließen Sie dann den Stecker des Wechselstromadapters an
das Ladegerät an und stecken Sie den Wandler in eine
Wechselstromsteckdose. Während des Ladevorgangs leuchtet
die LED am Ladegerät rot auf. Bei vollständig geladener
Batterie leuchtet die LED grün.
MultiRAE
Wechsel-
stromadapter-
stecker
Kabel vom
Wechselstromadapter
Das MultiRAE-Benutzerhandbuch ist von allen Personen, die
für Gebrauch, Wartung oder Pflege des Produkts verantwortlich
sind, sorgfältig zu lesen. Dieses Produkt funktioniert nur wie
vorgesehen, wenn es nach den Anweisungen des Herstellers
verwendet, gewartet und repariert wird.
Verwenden Sie den Detektor niemals, wenn die hintere
Abdeckung entfernt ist. Entfernen Sie die hintere Abdeckung,
Sensoren und/oder die Batterie nur in nicht gefährdeten
Bereichen. Verwenden Sie das Instrument niemals mit
montiertem Kalibrierungsadapter, da dies verzerrte Ablesewerte
verursachen kann und eine mögliche Gefahrenquelle darstellt.
Hinweis: Falls der MultiRAE mit einem Gammasensor
ausgestattet wird, wurde er werksseitig vorkalibriert. Daher ist
keine Kalibrierung erforderlich. Sie können ihn jederzeit mit
einer radioaktiven Prüfquelle abgleichen.
Drücken und halten Sie die [MODE]-Taste bei ausgeschaltetem
Gerät, bis der hörbare Alarm endet. Lassen Sie dann los. Während
des Startvorgangs werden Batterie, Summer, Vibrationsalarm
und LEDs getestet, bevor der MultiRAE Selbsttests seiner
weiteren Funktionen durchführt. Sobald der Hauptmessungs-
bildschirm angezeigt wird, ist der MultiRAE bereit für den
Betrieb oder die Kalibrierung.
Hinweis: Falls die Batterie völlig entleert sein sollte, zeigt das
Display kurz „Batterie vollständig entladen" an und der
MultiRAE schaltet sich ab. Sie sollten die Batterie vor dem
erneuten Einschalten aufladen oder gegen eine vollständig
geladene Batterie austauschen.
Ladegerät
Hinweis: Bei Aktivierung der Schnellstartfunktion bei diesem
Gerät werden während des Startvorgangs weniger Bildschirme
als beim normalen Startvorgang angezeigt.
LED zur Anzeige
des Ladestatus
4.
WARNUNG
Vor Inbetriebnahme lesen
VORSICHT!
Einschalten des MultiRAE
Benutzeroberfläche
Die MultiRAE-Benutzeroberfläche besteht aus dem Display
und drei Tasten, [Y/+], [MODE] und [N/-]. Das umschaltbare
LCD zeigt Informationen wie zum Beispiel die überwachten
Gefahren, Echtzeitwerte, Messeinheiten, den Alarmtyp (im
Alarmstatus, einschließlich überfälliger Kalibrierung), Batterie-
und Pumpenstatus, Datenprotokollierung (falls eingeschaltet)
sowie Funk- und Verbindungsqualität (falls verfügbar).
Externer Filter
Gaszutrittsöffnung
Anzeige
Taste [MODE]
Taste [Y/+]
Ladekontakte und
Anschlüsse
2.
Ausschalten des MultiRAE
Halten Sie [MODE] gedrückt. Es beginnt ein 5-Sekunden-
Countdown bis zum Ausschalten. Sie müssen die Taste während
des gesamten Abschaltvorgangs gedrückt halten. Wenn Sie Ihren
Finger während des Countdowns von der Taste nehmen, wird
die Abschaltung unterbrochen und der reguläre Betrieb des
MultiRAE wird fortgesetzt.
Sobald das Display nach Beendigung des Countdowns „Gerät
aus" anzeigt, können Sie die [MODE]-Taste loslassen. Der
MultiRAE ist jetzt ausgeschaltet.
Testen der Alarme
Unter Normalbetriebsbedingungen können der Summer, der
Vibrationsalarm, die LED und die Hintergrundbeleuchtung
durch einmaliges Drücken von [Y/+] getestet werden. Sollte ein
Alarm nicht reagieren, so prüfen Sie bitte die Alarmeinstellungen
im Programmierungsmodus, um sicherzustellen, dass alle
Alarmfunktionen aktiviert sind. Sollten Alarmfunktionen
aktiviert sein, aber nicht funktionieren, so verwenden Sie
das Gerät bitte nicht.
5.
LEDs
Taste [N/-]
Alarmsummer
LEDs
3.
6.
