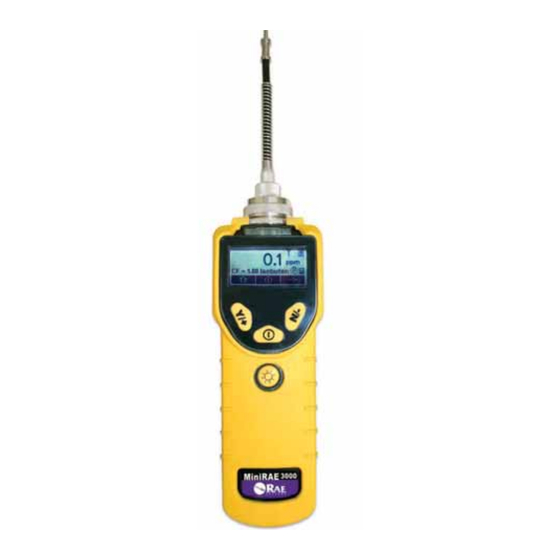

Rae MiniRAE 3000 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Rae Anleitungen
  4. Messgeräte
  5. MiniRAE 3000
  6. Bedienungsanleitung

Rae MiniRAE 3000 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

MiniRAE 3000
Bedienungsanleitung
Version A
November 2007
Art.nr. 059-4020-000
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rae MiniRAE 3000

Inhaltszusammenfassung für Rae MiniRAE 3000

  • Seite 1 MiniRAE 3000 Bedienungsanleitung Version A November 2007 Art.nr. 059-4020-000...

  • Seite 2: Mit Fcc-Id: S22Btmodule-Cl2

    Das beiliegende Gerät entspricht Absatz 15 der FCC-Richtlinien. Der Betrieb unterliegt den folgenden Auflagen: (1) Dieses Gerät darf keine gefährlichen Störungen verursachen, und (2) dieses Gerät muss alle empfangenen Störsignale tolerieren. Dies gilt auch für Störsignale, die den Betrieb beeinträchtigen können. © Copyright 2007 RAE Systems, Inc.

  • Seite 3: Inhaltsverzeichnis

    MiniRAE 3000 – Bedienungsanleitung Inhalt Vor Inbetriebnahme lesen..............5 Besondere Hinweise ................6 Warnhinweise..................7 Standardlieferumfang ................9 Allgemeine Informationen..............9 Gerätebeschreibung ................11 Technische Daten ................11 Aufladen des Akkus ................14 Aufladen eines Ersatzakkus ............15 Warnung über niedrige Spannung ..........16 Uhrenbatterie ................
  • Seite 4 MiniRAE 3000 – Bedienungsanleitung Optionales Zubehör ................34 Standardmäßige Zweipunktkalibrierung (Rückstellung und Bereich)............... 35 Aktivieren der Kalibrierung............35 Nullpunktkalibrierung (mit Frischluft) ........37 Bereichskalibrierung ..............39 Beenden der Zweipunktkalibrierung in der grundlegenden Benutzerstufe ..........41 Dreipunktkalibrierung ............... 42 Kalibrieren von Bereich 2............43 Beenden der Dreipunktkalibrierung..........
  • Seite 5 MiniRAE 3000 – Bedienungsanleitung Erweitert ................66 Datum..................67 Uhrzeit ..................67 Betriebszyklus................68 Temperatureinheit ............... 69 Pumpengeschwindigkeit ............. 69 Sprache..................70 Funkleistung................70 Echtzeitprotokoll................. 71 Zurückstellen beim Einschalten ..........71 Geräte-ID ..................72 LCD-Kontrast ................72 Hygienemodus................... 73 Grundlegende Benutzerstufe und Hygienemodus ......74 Aktivieren des Suchmodus aus dem Hygienemodus......
  • Seite 6 MiniRAE 3000 – Bedienungsanleitung Bestellen von Ersatzteilen ............ 94 Besonderer Hinweis zur Wartung ..........95 Problembehandlung................96 Technischer Support................97 RAE Systems Kontaktadressen ............98 Anhang A: Rechtliche Hinweise ............. 101 Grundfunktionen ............... 101 Einschalten des Geräts............101 Ausschalten des Geräts............101 Alarmsignale ................

  • Seite 7: Vor Inbetriebnahme Lesen

    MiniRAE 3000 – Bedienungsanleitung Vor Inbetriebnahme lesen Dieses Handbuch ist von allen Personen sorgfältig zu lesen, die für die Verwendung, Wartung oder Reparatur dieses Produkts verantwortlich sind oder sein werden. Das Produkt kann nur vorschriftsmäßig funktionieren, wenn es nach den Herstelleranweisungen betrieben, gepflegt und gewartet wird.

  • Seite 8: Besondere Hinweise

    MiniRAE 3000 – Bedienungsanleitung Besondere Hinweise Wird das Gerät aus dem Transportbehälter genommen und zum ersten Mal eingeschaltet, kann die Detektorkammer organische oder anorganische Restdämpfe enthalten. Die erste Anzeige des PID- Sensors kann auf einige ppm hinweisen. Begeben Sie sich in einen Bereich, der frei von organischen Dämpfen ist, und schalten Sie das...

  • Seite 9: Warnhinweise

    Bereichen aufladen. Mischen Sie keine alten und neuen Akkus sowie Akkus verschiedener Hersteller. Die Kalibrierung eines neu erworbenen Geräts von RAE Systems ist vor der Inbetriebnahme zu teste n, indem der Sensor einem Kalibriergas mit bekannter Konzentration ausgesetzt wird. Für ein Höchstmaß an Sicherheit ist die Genauigkeit des Geräts vor dem täglichen Gebrauch mit einer bekannten Kalibriergaskonzentration zu...
  • Seite 10 Ne pas melanger les anciennes et les nouvelles batteries, ou bien encore les batteries de differents fabriquants. La calibration de toute instruments de RAE Systems doivent être testé en exposant l’instrument a une concentration de gaz connue par une procédure diétalonnage avant de mettre en service l’instrument pour la première fois.

  • Seite 11: Standardlieferumfang

    MiniRAE 3000 – Bedienungsanleitung Standardlieferumfang Gerät Kalibrierungskit Ladehalterung Netzteil Adapter für Alkalibatterien Datenkabel CD-ROM mit Benutzerhandbuch, Kurzanleitung und zugehörigen Materialien Allgemeine Informationen Das kompakte Gerät wurde als Breitband-VOC-Gasmessgerät sowie zur Datenaufzeichnung in gefährlichen Umgebungen konzipiert. Gemessen werden flüchtige organische Stoffe (Volatile Organic Compounds, VOC) mithilfe eines Photoionisationsdetektors (PID) mit einer Gasentladungslampe mit 9,8 eV, 10,6 eV oder 11,7 eV.
  • Seite 12 MiniRAE 3000 – Bedienungsanleitung Das Gerät enthält einen PID mit separatem Mikrocomputer und elektronischem Schaltkreis. Die Einheit befindet sich in einem robusten Gehäuse mit hintergrundbeleuchteter LCD-Anzeige und drei Tasten für eine einfache Bedienung. Darüber hinaus bietet dieses System auch eine interne Beleuchtung...

  • Seite 13: Gerätebeschreibung

    MiniRAE 3000 – Bedienungsanleitung Gerätebeschreibung Hauptkomponenten des mobilen VOC-Messgeräts: • Drei Tasten zur Bedienung des Geräts: 3 Betriebs-/ Programmiertasten für den normalen Betrieb oder die Programmierung • LCD-Anzeige mit Hintergrundbeleuchtung zur direkten Anzeige und für errechnete Ergebnisse • Integrierte Leuchte zum Ausleuchten von Testpunkten an dunklen Orten •...
  • Seite 14 MiniRAE 3000 – Bedienungsanleitung Messbereich und Auflösung Lampe Bereich Auflösung 10,6 eV 0,1 ppm bis 15.000 ppm 0,1 ppm 9,8 eV 0,1 ppm bis 5.000 ppm 0,1 ppm 0,1 ppm bis 2.000 ppm 0,1 ppm 11,7 eV Ansprechzeit (T 2 Sekunden 10 bis 2000 ppm: ±3 % am...
  • Seite 15 MiniRAE 3000 – Bedienungsanleitung Alarmeinstellung: Separate Alarmgrenzwerteinstellung für unteren/oberen Grenzwert, STEL und TWA Betriebsmodus: Hygiene- oder Suchmodus Alarm: Summer 95 dB in 30 cm Entfernung und blinkende rote LED zur Anzeige von Grenzwertüberschreitungen, geringer Batteriespannung oder Sensorfehler Alarmtyp: Verriegelung oder automatisches Zurücksetzen Echtzeituhr: Automatische Datums-/Uhrzeitstempel für...

  • Seite 16: Aufladen Des Akkus

    MiniRAE 3000 – Bedienungsanleitung Aufladen des Akkus Laden Sie den Akku stets vollständig auf, bevor Sie das Gerät verwenden. Der Li-Ionen-Akku des Geräts wird aufgeladen, wenn das Gerät in die Ladehalterung eingesetzt wird. Die Kontakte auf der Unterseite des Geräts berühren die Kontakte der Ladehalterung.

  • Seite 17: Aufladen Eines Ersatzakkus

    Halterung ziehen. Hinweis: Wenn Sie den Li-Ionen-Akku austauschen möchten, erhalten Sie bei RAE Systems Ersatz. Die Artikelnummer lautet 059-3051-000. Hinweis: Ein Alkalibatterieadapter (Artikelnummer 059-3052-000) mit vier AA-Alkalibatterien (Duracell MN1500 oder Energizer E91) kann als Ersatz...

  • Seite 18: Warnung Über Niedrige Spannung

    Diese langlebige Batterie verhindert, dass Einstellungen im Speicher bei einem Entfernen des Lithium-Ionen-Akkus oder der Alkalibatterien verloren gehen. Die Lebensdauer dieser Sicherungsbatterie beträgt zirka fünf Jahre. Der Austausch ist von einem autorisierten Servicetechniker von RAE Systems vorzunehmen. Der Austausch kann nicht vom Benutzer vorgenommen werden. Datensicherheit bei unterbrochener Stromversorgung Wird das Gerät ausgeschaltet, werden alle aktuellen Echtzeitdaten,...

  • Seite 19: Benutzerschnittstelle

    MiniRAE 3000 – Bedienungsanleitung Benutzerschnittstelle Die Benutzerschnittstelle des Geräts umfasst den Bildschirm, LEDs, einen Alarmgeber sowie vier Tasten. Diese sind: MODUS Leuchte ein/aus Die LCD-Anzeige bietet eine optische Rückmeldung zu Messung, Zeit, Akku-Ladezustand und anderen Funktionen. LEDs und Leuchte Anzeige...
  • Seite 20 MiniRAE 3000 – Bedienungsanleitung Drei Felder am unteren Rand der Anzeige sind den Tasten zugeordnet. Diese Felder ändern sich je nach Menü. Dabei entspricht das linke Feld stets der Taste [J/+], das mittlere Feld der Taste [MODUS] und das rechte Feld der Taste [N/-].

  • Seite 21: Anzeige

    MiniRAE 3000 – Bedienungsanleitung Anzeige In der Anzeige werden die folgenden Informationen angezeigt: Grafik Grafische Darstellung der im Laufe der Zeit gemessenen Konzentration Gasinformationen Zeigt den Korrekturfaktor und den Typ des Kalibriergases an Messwert Vom Gerät gemessene Gaskonzentration Kalibrierung Zeigt an, dass das Gerät kalibriert werden...

  • Seite 22: Bedienen Des Geräts

    1. Ist das Gerät ausgeschaltet, halten Sie die Taste [MODUS] gedrückt. 2. Wenn die Anzeige aufleuchtet, lassen Sie die Taste [MODUS] los. Zuerst wird das Logo von RAE Systems angezeigt. (Wird das Logo nicht angezeigt, liegt möglicherweise ein Problem vor, und Sie sollten sich an Ihren Händler oder an den technischen Support von RAE Systems wenden.)

  • Seite 23: Ausschalten Des Geräts

    MiniRAE 3000 – Bedienungsanleitung Ausschalten des Geräts 1. Halten Sie die Taste MODUS drei Sekunden lang gedrückt. Es beginnt ein 5-Sekunden-Countdown bis zum Ausschalten. 2. Wenn der Countdown endet, ist das Gerät ausgeschaltet. Lassen Sie die Taste MODUS los. 3. Wenn in der Anzeige „Unit off…“ (Gerät ausgeschaltet…) angezeigt wird, können Sie die Taste MODUS loslassen.

  • Seite 24: Kalibrierungsstatus

    MiniRAE 3000 – Bedienungsanleitung Während des Betriebszyklus (Reinigen der PID-Lampe) werden abwechselnd folgende Symbole angezeigt: Bei einer Störung der Pumpe oder einer Blockierung durch Hindernisse blinkt folgendes Symbol: Wenn Sie das blinkende Symbol sehen, ziehen Sie den Abschnitt „Problembehandlung“ in diesem Handbuch zurate.

  • Seite 25: Betriebsmodi

    MiniRAE 3000 – Bedienungsanleitung Betriebsmodi Ihr Gerät wird in verschiedenen Modi betrieben. Diese variieren je nach Modell und Werkseinstellungen. In einigen Fällen können Sie die Modi mit einem Kennwort und mithilfe der Navigationsfunktionen des Geräts ändern. In anderen Fällen müssen Sie die Software ProRAE Studio verwenden.

  • Seite 26: Grundlegende Benutzerstufe/Hygienemodus (Standardeinstellungen)

    MiniRAE 3000 – Bedienungsanleitung Grundlegende Benutzerstufe/ Hygienemodus (Standardeinstellungen) Das Gerät ist standardmäßig für den Betrieb in der grundlegenden Benutzerstufe und im Hygienemodus konfiguriert. Auf diese Weise können Sie auf die am häufigsten benötigten Funktionen zugreifen und müssen nur wenige Parameter anpassen.
  • Seite 27 MiniRAE 3000 – Bedienungsanleitung...

  • Seite 28: Alarmsignale

    MiniRAE 3000 – Bedienungsanleitung Nach dem Einschalten des Geräts durchläuft dieses das Startmenü. Anschließend wird die Meldung „Please apply zero gas…“ (Nullpunktgas zuführen…) angezeigt. An dieser Stelle können Sie eine Kalibrierung mit Nullluft (Frischluft) durchführen. Ist die Umgebungsluft sauber, können Sie diese verwenden.

  • Seite 29: Übersicht Der Alarmsignale

    MiniRAE 3000 – Bedienungsanleitung Übersicht der Alarmsignale Meldung Bedingung Alarmsignal HIGH Gaskonzentration über Drei Signaltöne/dreimaliges (Oberer GW) dem oberen Alarmgrenzwert Blinken pro Sekunde* Gaskonzentration überschreitet Drei Signaltöne/dreimaliges (Bereichsü- den Messbereich Blinken pro Sekunde* berschreitung) Gaskonzentration überschreitet Drei Signaltöne/dreimaliges den Maximalbereich der...

  • Seite 30: Vordefinierte Alarmgrenzwerte Und Kalibrierung

    MiniRAE 3000 – Bedienungsanleitung Vordefinierte Alarmgrenzwerte und Kalibrierung Das Gerät wurde im Werk mit dem Standardkalibriergas kalibriert und mit Standardalarmgrenzwerten programmiert. Kalibriergas Kal.- Einheit Unterer Oberer STEL Bereich Wert Wert (Isobutylen) MiniRAE 3000 Testen des Alarms Sie können den Alarm testen, wenn der Hauptbildschirm (Messanzeige) angezeigt wird.

  • Seite 31: Hintergrundbeleuchtung

    MiniRAE 3000 – Bedienungsanleitung Hintergrundbeleuchtung Die LCD-Anzeige verfügt über eine LED-Hintergrundbeleuchtung, um das Ablesen bei schlechten Lichtverhältnissen zu erleichtern. Datenaufzeichnung Während der Datenaufzeichnung zeigt das Gerät ein Diskettensymbol an, um auf die aktivierte Datenaufzeichnung hinzuweisen. Das Gerät speichert die gemessene Gaskonzentration am Ende eines Messintervalls (wenn die Datenaufzeichnung aktiviert ist).

  • Seite 32: Auto/Manuell/Momentaufnahme -Datenaufzeichnung

    MiniRAE 3000 – Bedienungsanleitung Auto/Manuell/Momentaufnahme –Datenaufzeichnung Das Gerät weist drei Modi für die Datenaufzeichnung auf: Auto Standardmodus. Stellt die Datenaufzeichnungsinformationen zusammen, wenn das Gerät Proben entnimmt. Manuell Die Datenaufzeichnung findet nur statt, wenn die Datenaufzeichnung des Geräts manuell gestartet wird (siehe Seite 63).

  • Seite 33: Standardkit Und Zubehör

    MiniRAE 3000 – Bedienungsanleitung Zubehör Das folgende Zubehör liegt dem Gerät bei: • Ein Netzteil (Akkuladegerät) • Adapter für Alkalibatterien • Externer Filter • Rückstellungskit für organische Dämpfe Kits in festen Gehäusen weisen das folgende Zubehör auf: • Kalibrieradapter • Kalibrierungsregler und Flusssteuerung Standardkit und Zubehör...

  • Seite 34: Adapter Für Alkalibatterien

    MiniRAE 3000 – Bedienungsanleitung Ein vollständig entladenes Gerät kann innerhalb von acht Stunden auf die volle Kapazität aufgeladen werden. Selbst wenn das Gerät ausgeschaltet ist, wird der Akku langsam entladen. Wurde das Gerät daher gelagert oder seit mehreren Tagen oder länger nicht mehr aufgeladen, prüfen Sie vor der Verwendung den Ladezustand.

  • Seite 35: Externer Filter

    MiniRAE 3000 – Bedienungsanleitung Gerät in seine Halterung einsetzen, werden die Alkalibatterien nicht aufgeladen. Der interne Ladeschaltkreis verhindert die Beschädigung der Alkalibatterien und des Geräts, wenn diese in das Gerät eingesetzt wurden. Wenn Sie versuchen, die in das Gerät eingesetzten Alkalibatterien aufzuladen, wird die Meldung „Alkaline Battery“...

  • Seite 36: Optionales Zubehör

    MiniRAE 3000 – Bedienungsanleitung Optionales Zubehör Kalibrieradapter Der Kalibrieradapter des Geräts ist eine einfache 6''-Tygon-Leitung mit einem Metalladapter an einem Ende. Während der Kalibrierung müssen Sie lediglich den Metalladapter in die normale Gaseinlasssonde des Geräts einführen und die Leitung in den Gasregler an der Gasflasche halten.

  • Seite 37: Standardmäßige Zweipunktkalibrierung (Rückstellung Und Bereich)

    MiniRAE 3000 – Bedienungsanleitung Standardmäßige Zweipunktkalibrierung (Rückstellung und Bereich) Das folgende Diagramm zeigt die Kalibrierung des Geräts im grundlegenden/Hygienemodus.

  • Seite 38: Aktivieren Der Kalibrierung

    MiniRAE 3000 – Bedienungsanleitung Aktivieren der Kalibrierung 1. Halten Sie die Tasten [MODUS] und [N/-] gedrückt, bis der Kennwortbildschirm angezeigt wird. 2. Im grundlegenden Benutzermodus benötigen Sie für die Kalibrierung kein Kennwort. Drücken Sie anstelle der Kennworteingabe die Taste [MODUS], um mit der Kalibrierung zu beginnen.

  • Seite 39: Nullpunktkalibrierung (Mit Frischluft)

    MiniRAE 3000 – Bedienungsanleitung Nullpunktkalibrierung (mit Frischluft) Mit diesem Verfahren wird der Nullpunkt der Sensorkalibrierkurve bestimmt. Wenn Sie eine Kalibrierung mit Frischluft vornehmen möchten, verwenden Sie den Kalibrieradapter, um das Gerät mit einer Frischluftquelle zu verbinden (z. B. ein Zylinder oder ein optionaler Tedlar-Beutel).
  • Seite 40 MiniRAE 3000 – Bedienungsanleitung 3. Die Nullpunktkalibrierung startet einen 30-Sekunden-Countdown und zeigt die folgende Meldung an: Zeroing… (Rückstellung…) Während der Rückstellung führt das Gerät automatisch eine Nullpunktkalibrierung durch. Hierbei ist Ihrerseits keine Aktion erforderlich. Hinweis: Sie können die Rückstellung jederzeit abbrechen und mit der Bereichskalibrierung fortfahren, indem Sie während der Rückstellung die...

  • Seite 41: Bereichskalibrierung

    MiniRAE 3000 – Bedienungsanleitung Bereichskalibrierung Mit diesem Verfahren wird der zweite Punkt der Sensorkalibrierungskurve für den Sensor bestimmt. Ein Zylinder mit Standardreferenzgas (Bereichsgas) und einem Flussregler für 500 cm³/min oder einem Anpassungsregler bietet die einfachste Möglichkeit zur Durchführung dieses Verfahrens. Wählen Sie den Regler mit 500 cm³/min nur dann, wenn dies die richtige Flussrate ist oder wenn die Flussrate der Gerätepumpe nur leicht...
  • Seite 42 MiniRAE 3000 – Bedienungsanleitung 2. Drücken Sie die Taste [J/+], um mit der Kalibrierung zu beginnen. Hinweis: Sie können die Taste [MODUS] drücken, wenn Sie die Kalibrierung nicht starten möchten. Auf diese Weise wird die Bereichskalibrierung abgebrochen, und Sie gelangen direkt zum Kalibriermenü...

  • Seite 43: Beenden Der Zweipunktkalibrierung In Der Grundlegenden Benutzerstufe

    MiniRAE 3000 – Bedienungsanleitung Beenden der Zweipunktkalibrierung in der grundlegenden Benutzerstufe Wenn Sie mit den Kalibrierungen fertig sind, drücken Sie die Taste [MODUS]. Dies entspricht der Option „Back“ (Zurück) auf der Anzeige. Die folgende Meldung wird angezeigt: Updating settings… (Aktualisieren der Einstellungen…) Das Gerät aktualisiert seine Einstellungen und kehrt zum Hauptbildschirm...

  • Seite 44: Dreipunktkalibrierung

    MiniRAE 3000 – Bedienungsanleitung Dreipunktkalibrierung Zur Erhöhung der Genauigkeit kann neben der Nullpunkt- und Bereichskalibrierung aus dem vorherigen Abschnitt eine zweite Bereichskalibrierung durchgeführt werden. Ihr Gerät muss zunächst für diese dritte Kalibrierung eingestellt werden. Hierzu ist die Verwendung der Software ProRAE Studio und ein PC erforderlich. Außerdem benötigen Sie ein Kalibriergas mit höherer Konzentration.
  • Seite 45 MiniRAE 3000 – Bedienungsanleitung...

  • Seite 46: Kalibrieren Von Bereich 2

    MiniRAE 3000 – Bedienungsanleitung Kalibrieren von Bereich 2 Ein Zylinder mit Standardreferenzgas (Bereichsgas) und einem Flussregler für 500 cm³/min oder einem Anpassungsregler bietet die einfachste Möglichkeit zur Durchführung dieses Verfahrens. Hinweis: Dieses Gas muss eine höhere Konzentration aufweisen als das Gas zur Kalibrierung von Bereich 1.
  • Seite 47 MiniRAE 3000 – Bedienungsanleitung 5. Drücken Sie die Taste [J/+], um mit der Kalibrierung zu beginnen. Hinweis: Sie können die Taste [MODUS] drücken, wenn Sie die Kalibrierung nicht starten möchten. Auf diese Weise gelangen Sie direkt zum Menü für die Nullpunktkalibrierung.

  • Seite 48: Beenden Der Dreipunktkalibrierung

    MiniRAE 3000 – Bedienungsanleitung Beenden der Dreipunktkalibrierung Wenn Sie mit den Kalibrierungen fertig sind, drücken Sie die Taste [MODUS]. Dies entspricht der Option „Back“ (Zurück) auf der Anzeige. Die folgende Meldung wird angezeigt: Updating settings… (Aktualisieren der Einstellungen…) Das Gerät aktualisiert seine Einstellungen und kehrt zum Hauptbildschirm zurück.
  • Seite 49 MiniRAE 3000 – Bedienungsanleitung Hinweis: Das Standardkennwort lautet 0000. Beim erfolgreichen Wechsel in den Programmiermodus wird Folgendes angezeigt: Hinweis: Das Kennwort kann nur geändert werden, indem Sie das Gerät an einen PC anschließen, auf dem die Software ProRAE Studio ausgeführt...

  • Seite 50: Menüs Im Programmiermodus

    MiniRAE 3000 – Bedienungsanleitung Die Kalibrierungsbezeichnung wird angezeigt, und das Symbol wird hervorgehoben. Sie können jedoch mit der Taste [N/-] von einem Programmiermenü zum nächsten wechseln. Hierbei wird der Name des Menüs am oberen Rand des Bildschirms angezeigt, und das entsprechende Symbol wird hervorgehoben.
  • Seite 51 MiniRAE 3000 – Bedienungsanleitung Kalibrierung Messung Alarmein- Datenauf- Messungsei stellung zeichnung nrichtung Nullpunkt- Mess- Gas Obere Datenaufzeich- Betriebsmodus kalibrierung Alarmstufe nung löschen Bereichs- Mess- Einheit Untere Intervall Standort-ID kalibrierung Alarmstufen STEL-Alarm Datenauswahl Benutzer-ID TWA-Alarm Datenaufzeich- Benutzer- nungstyp modus Alarmtyp Datum...

  • Seite 52: Beenden Des Programmiermodus

    MiniRAE 3000 – Bedienungsanleitung Beim Wechsel in den Programmiermodus wird in der Anzeige das erste Menü („Calibration - Kalibrierung“) sichtbar. Sie können mit der Taste [N/-] weitere Menüs aufrufen, bis das gewünschte Menü angezeigt wird. Wenn Sie auf das Untermenü eines Menüs zugreifen möchten, drücken Sie die Taste [J/+].

  • Seite 53: Kalibrierung

    MiniRAE 3000 – Bedienungsanleitung Kalibrierung Zwei Kalibrierarten stehen zur Verfügung: Nullpunkt (Frischluft) und Bereich. Sie können mit der Taste [N/-] die Nullpunkt- oder Bereichskalibrierung auswählen. Ist die gewünschte Option hervorgehoben, drücken Sie die Taste [J/+]. Nullpunktkalibrierung Das Verfahren zur Nullpunktkalibrierung wird auf Seite 35 beschrieben.

  • Seite 54: Messung

    Auf diese Weise werden Wiederholungen vermieden. • Die Gasbibliothek umfasst alle Gase aus den technischen Hinweisen TN-106 von RAE Systems (online unter www.raesystems.com). • Individuelle Gase verfügen über benutzerdefinierte Parameter. Mit ProRAE Studio können alle Definitionsparameter eines Gases verändert werden.

  • Seite 55: Mess- Einheit

    MiniRAE 3000 – Bedienungsanleitung 3. Befinden Sie sich in einer dieser Kategorien, drücken Sie die Taste [N/-], um durch die Optionsliste zu blättern. Drücken Sie die Taste [J/+], um eine Option auszuwählen. (Mit der Taste [MODUS] gelangen Sie zum nächsten Untermenü.) 4.

  • Seite 56: Alarmeinstellung

    MiniRAE 3000 – Bedienungsanleitung Alarmeinstellung Während jeder Messperiode wird die Gaskonzentration mit den programmierten Alarmgrenzwerten verglichen (Alarmgrenzwerteinstellungen für Gaskonzentration: Tiefstwert, Höchstwert, TWA und STEL). Wenn die Konzentration einen dieser voreingestellten Grenzwerte übersteigt, werden der laute Summer und die rot blinkende LED umgehend aktiviert, um über das Eintreten des Alarmzustands zu informieren.

  • Seite 57: Obere Alarmstufe

    MiniRAE 3000 – Bedienungsanleitung Obere Alarmstufe Sie können den oberen Alarmgrenzwert ändern. Dieser Wert wird in der Regel vom Gerät an das aktuelle Kalibriergas angepasst. Er wird in Teilen pro Milliarde (ppb) ausgedrückt. Hinweis: Der Standardwert variiert je nach Messgas.

  • Seite 58: Stel-Alarm

    MiniRAE 3000 – Bedienungsanleitung Drücken Sie nach Abschluss der Auswahl die Taste [MODUS]. Sie können die Einstellung nun speichern oder rückgängig machen. Damit können Sie die neuen Einstellungen dauerhaft hinterlegen oder zu den vorherigen Einstellungen zurückkehren. • Drücken Sie die Taste [J/+], um die Einstellungen zu speichern.

  • Seite 59: Twa-Alarm

    MiniRAE 3000 – Bedienungsanleitung TWA-Alarm Sie können den TWA-Alarmgrenzwert (Time-Weighted Average, zeitgewichteter Mittelwert) ändern. Dieser Wert wird in der Regel vom Gerät an das Kalibriergas angepasst. Er wird in Teilen pro Milliarde (ppb) ausgedrückt. Hinweis: Der Standardwert variiert je nach Messgas.

  • Seite 60: Alarmtyp

    MiniRAE 3000 – Bedienungsanleitung Alarmtyp Sie können zwei verschiedene Alarmtypen auswählen: Verriegelt Wird der Alarm ausgelöst, können Sie diesen manuell stoppen. Die Einstellung „Verriegelt“ steuert nur die Alarme für oberen/unteren Grenzwert, STEL und TWA. Hinweis: Wenn Sie einen verriegelten Alarm deaktivieren möchten, drücken Sie die Taste...

  • Seite 61: Summer Und Licht

    MiniRAE 3000 – Bedienungsanleitung Summer und Licht Die Summer- und Lampenalarme können einzeln oder in Kombination programmiert werden. Folgende Optionen stehen Ihnen zur Verfügung: • Beide ein • Nur Licht • Nur Summer • Beide aus 1. Drücken Sie die Taste [N/-], um die Option zu wechseln.

  • Seite 62: Datenaufzeichnung Löschen

    MiniRAE 3000 – Bedienungsanleitung 1. Mit der Taste [N/-] können Sie durch das Untermenü zur Datenaufzeichnung blättern, bis die Anzeige den gewünschten Parameter enthält: Datenaufzeichnung löschen Intervall Datenauswahl Datenaufzeichnungstyp 2. Drücken Sie die Taste (J/+), um eine Auswahl zu treffen. Mit der Taste [MODUS] kehren Sie zur übergeordneten Stufe zurück.

  • Seite 63: Datenauswahl

    MiniRAE 3000 – Bedienungsanleitung Wiederholen Sie diese Schritte, bis alle Ziffern angepasst wurden. Drücken Sie nach Abschluss der Auswahl die Taste [MODUS]. Sie können die Einstellung nun speichern oder rückgängig machen. Damit können Sie die neuen Einstellungen dauerhaft hinterlegen oder zu den vorherigen Einstellungen zurückkehren.

  • Seite 64: Datenaufzeichnungstyp

    MiniRAE 3000 – Bedienungsanleitung Datenaufzeichnungstyp Das Gerät weist drei Modi für die Datenaufzeichnung auf: Auto Standardmodus. Sammelt Aufzeichnungsinformationen, wenn das Gerät Proben entnimmt. Manuell Die Datenaufzeichnung findet nur statt, wenn die Datenaufzeichnung des Geräts manuell gestartet wird (nähere Angaben hierzu finden Sie weiter unten).
  • Seite 65 MiniRAE 3000 – Bedienungsanleitung...

  • Seite 66: Datenaufzeichnung Mit Momentaufnahme

    MiniRAE 3000 – Bedienungsanleitung Datenaufzeichnung mit Momentaufnahme Befindet sich das Gerät im Modus für Momentaufnahmen, wird zu dem von Ihnen gewählten Zeitpunkt eine einzelne „Momentaufnahme“ der Daten erfasst. Ist das Gerät eingeschaltet und für eine Momentaufnahme eingestellt, müssen Sie lediglich die Taste [MODUS] drücken, wenn Sie eine Momentaufnahme der Daten erstellen möchten.

  • Seite 67: Standort-Id

    MiniRAE 3000 – Bedienungsanleitung Der aktuelle Betriebsmodus wird durch einen dunklen Punkt im Kreis vor der Option gekennzeichnet. 1. Drücken Sie die Taste [N/-], um „Hygiene“ oder „Suchen“ auszuwählen. Die Hervorhebung wird beim Drücken der Taste [N/-] verschoben. 2. Drücken Sie die Taste [J/+], um diesen Betriebsmodus für das Gerät auszuwählen.

  • Seite 68: Benutzer-Id

    MiniRAE 3000 – Bedienungsanleitung Benutzer-ID Geben Sie im Programmiermodus eine achtstellige alphanumerische Benutzer-ID ein. Diese Benutzer-ID wird in den Datenaufzeichnungsbericht übernommen. 1. Drücken Sie die Taste [J/+]. In der Anzeige wird die aktuelle Benutzer-ID angezeigt. Beispiel: „RAE00001“ Beachten Sie, dass die linke Ziffer blinkt, um die Auswahl zu kennzeichnen.

  • Seite 69: Datum

    MiniRAE 3000 – Bedienungsanleitung So ändern Sie den Benutzermodus: 1. Drücken Sie die Taste [N/-], um die Option zu wechseln. Die Hervorhebung wechselt bei jedem Drücken der Taste [N/-]. 2. Drücken Sie die Taste [J/+], um eine Auswahl vorzunehmen (der dunkle Punkt in der Optionsschaltfläche kennzeichnet die Auswahl).

  • Seite 70: Betriebszyklus

    MiniRAE 3000 – Bedienungsanleitung 2. Drücken Sie die Taste [J/+], um durch alle zehn Ziffern (0 bis 9) zu blättern. 3. Drücken Sie die Taste [N/-], um zur nächsten Ziffer zu gelangen. Die nächste Ziffer rechts blinkt. Auf diese Weise sind alle sechs Ziffern der neuen Uhrzeit einzugeben.

  • Seite 71: Temperatureinheit

    MiniRAE 3000 – Bedienungsanleitung Temperatureinheit Die Temperaturanzeige kann auf Fahrenheit oder Celsius eingestellt werden. 1. Drücken Sie die Taste [N/-], um die Option zu wechseln. 2. Drücken Sie die Taste [J/+], um eine Auswahl vorzunehmen (der dunkle Punkt in der Optionsschaltfläche kennzeichnet die Auswahl).

  • Seite 72: Sprache

    MiniRAE 3000 – Bedienungsanleitung Sprache Die Standardsprache ist Englisch, aber Sie können auch andere Sprachen für das Gerät auswählen. 1. Drücken Sie die Taste [N/-], um die Option zu wechseln. 2. Drücken Sie die Taste [J/+], um eine Auswahl vorzunehmen (der dunkle Punkt in der Optionsschaltfläche kennzeichnet die Auswahl).

  • Seite 73: Echtzeitprotokoll

    MiniRAE 3000 – Bedienungsanleitung Echtzeitprotokoll Das Echtzeitprotokoll ist die Einstellung für die Datenübertragung. Folgende Optionen stehen zur Verfügung: P2M (Kabel) Punkt zu Multipunkt. Die Daten werden vom Gerät über eine Kabelverbindung an mehrere Stellen übertragen. Standarddatenrate: 19200 bps. P2P (Kabel) Punkt zu Punkt.

  • Seite 74: Geräte-Id

    MiniRAE 3000 – Bedienungsanleitung Geräte-ID Die dreistellige Nummer ermöglicht die Unterscheidung von Daten nach Gerät, wenn mehrere Geräte in einem Netzwerk verwendet werden. Sind mehrere Messgeräte mit einem Host verbunden, so muss jedes Gerät eine eigene Kennung besitzen. 1. Drücken Sie die Taste [J/+], um durch alle zehn Ziffern (0 bis 9) zu blättern.

  • Seite 75: Hygienemodus

    MiniRAE 3000 – Bedienungsanleitung Hygienemodus Das Gerät wird in der Regel im Hygienemodus betrieben. Dieser ermöglicht den Zugriff auf die grundlegenden Funktionen. Sie können das Gerät jedoch auch in einem zweiten Betriebsmodus verwenden, der als Suchmodus bezeichnet wird. Diese Betriebsmodi unterscheiden sich wie folgt:...

  • Seite 76: Grundlegende Benutzerstufe Und Hygienemodus

    MiniRAE 3000 – Bedienungsanleitung Grundlegende Benutzerstufe und Hygienemodus Die Navigation zur Standardeinstellung erfolgt so:...
  • Seite 77 MiniRAE 3000 – Bedienungsanleitung Mit der Taste [N/-] gelangen Sie von Bildschirm zu Bildschirm. Die Optionen umfassen des Löschen des Spitzenwerts und die Aktivierung der PC-Kommunikation des Geräts zur Datenübertragung an einen PC.

  • Seite 78: Aktivieren Des Suchmodus Aus Dem Hygienemodus

    MiniRAE 3000 – Bedienungsanleitung Aktivieren des Suchmodus aus dem Hygienemodus Wenn Sie den Betriebsmodus des Geräts vom Hygiene- in den Suchmodus umschalten möchten, müssen Sie in den kennwortgeschützten Programmiermodus wechseln: 1. Halten Sie die Tasten [MODUS] und [N/-] gedrückt, bis der Kennwortbildschirm angezeigt wird.

  • Seite 79: Optionale Grafische Anzeige Im Suchmodus

    MiniRAE 3000 – Bedienungsanleitung Drücken Sie die Taste [MODUS], wenn Sie Ihre Auswahl speichern und das Gerät in den gewünschten Betriebsmodus versetzen möchten. 4. Drücken Sie die Taste [J/+], um die Änderung zu speichern und den Bildschirm zur Messungseinrichtung aufzurufen. Drücken Sie die Taste [N/-], um die Auswahl rückgängig zu machen (Rückkehr...

  • Seite 80: Erweiterte Benutzerstufe (Hygienemodus Oder Suchmodus)

    MiniRAE 3000 – Bedienungsanleitung Erweiterte Benutzerstufe (Hygienemodus oder Suchmodus) Dieser als „erweiterte Benutzerstufe“ bezeichnete Benutzermodus ermöglicht die Änderung von Parametern, die über die grundlegende Benutzerstufe hinausgehen. Sie können diesen Modus zusammen mit den Betriebsmodi „Hygienemodus“ und „Suchmodus“ verwenden. Erweiterte Benutzerstufe und Hygienemodus Befindet sich das Gerät im Betriebsmodus „Hygienemodus“, wechseln Sie...
  • Seite 81 MiniRAE 3000 – Bedienungsanleitung...

  • Seite 82: Grundlegende Benutzerstufe Und Suchmodus

    MiniRAE 3000 – Bedienungsanleitung Grundlegende Benutzerstufe und Suchmodus Befindet sich das Gerät im Betriebsmodus „Suchmodus“, wechseln Sie zu „Benutzermodus: Grundlegende Benutzerstufe“ (Anweisungen hierzu finden Sie im Abschnitt „Benutzermodus“). Befindet sich das Gerät im Suchmodus, werden nur dann Proben genommen, wenn Sie die Messung aktivieren. Wird die Meldung „Ready…Start sampling?“...
  • Seite 83 MiniRAE 3000 – Bedienungsanleitung...

  • Seite 84: Erweiterte Benutzerstufe Und Suchmodus

    MiniRAE 3000 – Bedienungsanleitung Erweiterte Benutzerstufe und Suchmodus Befindet sich das Gerät im Betriebsmodus „Suchmodus“, wechseln Sie zu „Benutzermodus: Erweiterte Benutzerstufe“ (Anweisungen hierzu finden Sie im Abschnitt „Messmodus“). Der Betrieb ähnelt der Kombination aus grundlegender Benutzerstufe und Messmodus, allerdings können Sie nun auch das Kalibriergas und das Referenzgas für die Messung ändern.

  • Seite 85: Diagnosemodus

    MiniRAE 3000 – Bedienungsanleitung Diagnosemodus WICHTIG! Der Diagnosemodus dient der Wartung und Herstellung und ist nicht für die tägliche Anwendung (auch nicht durch erfahrene Benutzer) vorgesehen. Dieser Modus bietet Rohdaten von Sensoren und zu Einstellungen, ermöglicht jedoch nur die Änderung von Parametern zum Blockieren der Pumpe.

  • Seite 86: Anpassen Des Grenzwerts Zum Abschalten Der Pumpe

    MiniRAE 3000 – Bedienungsanleitung Anpassen des Grenzwerts zum Abschalten der Pumpe Wenn die Pumpe trotz blockierten Gaseinlasses weiterläuft oder schon bei geringfügiger Behinderung des Gaseinlasses stoppt, ist der Grenzwert zum Abschalten der Pumpe möglicherweise zu hoch bzw. zu niedrig eingestellt.

  • Seite 87: Beenden Des Diagnosemodus

    MiniRAE 3000 – Bedienungsanleitung Drücken Sie die Taste [J/+] oder [N/-], um den Abschaltwert an diesen Wert anzupassen. Drücken Sie die Taste [MODUS], um den Bildschirm zu verlassen. Beenden des Diagnosemodus Sie können den Diagnosemodus verlassen und wie zuvor beschrieben direkt zum Programmier- oder Messmodus wechseln.

  • Seite 88: Übertragen Von Daten Von Und Zu Einem Computer

    MiniRAE 3000 – Bedienungsanleitung Übertragen von Daten von und zu einem Computer Haben Sie die Ladehalterung des Geräts mit dem PC verbunden, können Sie Daten übertragen, d. h. auch die Datenaufzeichnung auf den Computer übertragen und Firmware-Updates an das Gerät senden (sofern dies erforderlich sein sollte).

  • Seite 89: Hochladen Von Firmware Auf Das Gerät Von Einem Pc

    MiniRAE 3000 – Bedienungsanleitung Hochladen von Firmware auf das Gerät von einem PC Zum Hochladen neuer Firmware auf das Gerät ist eine Verbindung zwischen Gerät und PC erforderlich. Führen Sie folgende Schritte aus, um diese Verbindung herzustellen: 1. Schließen Sie das Datenkabel am PC und an der Ladehalterung an.

  • Seite 90: Wartung

    MiniRAE 3000 – Bedienungsanleitung Wartung Das Gerät bietet die folgenden wichtigen Wartungsoptionen: • Akku • Sensormodul • PID-Lampe • Probennahmepumpe • Einlassanschlüsse und Filter Hinweis: Die Wartung darf nur von qualifiziertem Personal durchgeführt werden. HINWEIS: Die Leiterplatte des Geräts ist auch im ausgeschalteten Zustand mit dem Akku verbunden.

  • Seite 91: Austauschen Des Lithium-Ionen-Akkus

    MiniRAE 3000 – Bedienungsanleitung Austauschen des Lithium-Ionen-Akkus 1. Schalten Sie das Gerät aus. Das Batteriefach befindet sich auf der Rückseite des Geräts. Schieben Sie die Verriegelung nach unten, um den Akku freizugeben. 3. Neigen Sie den Akku aus dem Batteriefach.
  • Seite 92 MiniRAE 3000 – Bedienungsanleitung So setzen Sie den Adapter in das Gerät ein: 1. Nehmen Sie den Li-Ionen-Akku aus dem Gerät, indem Sie die Verriegelung zur Seite schieben und den Akku seitlich heraus nehmen. 2. Setzen Sie den Alkalibatterieadapter ein.

  • Seite 93: Reinigen/Austauschen Von Pid-Sensor Und Lampe

    MiniRAE 3000 – Bedienungsanleitung Reinigen/Austauschen von PID-Sensor und Lampe Das Sensormodul besteht aus mehreren Komponenten und ist wie nachfolgend gezeigt mit dem Lampengehäuse verbunden. Einlasssonde Artikelnummer 023-3012-000 Sensorabdeckung O-Ring, 35 mm x 2 mm Filterfixierung Poröser Metallfilter Lampe 1/2" (10,6 eV)

  • Seite 94: Reinigen Des Pid-Sensors

    MiniRAE 3000 – Bedienungsanleitung Reinigen des PID-Sensors Legen Sie den PID-Sensor in GC-Methanol. Der Sensor sollte mindestens 15 Minuten im Ultraschallbad gereinigt werden. Trocknen Sie den Sensor anschließend sorgfältig. Berühren Sie die Elektroden des Sensors niemals mit der Hand. Verwenden Sie ein in Methanol getauchtes Wattestäbchen, um das Lampengehäuse an der Kontaktstelle des Sensors zu reinigen.

  • Seite 95: Ermitteln Des Lampentyps

    MiniRAE 3000 – Bedienungsanleitung Ermitteln des Lampentyps Das Gerät unterstützt drei Lampenwerte: 10,6 eV (Standard), 9,8 eV und 11,7 eV. Das Gerät erkennt automatisch eine Markierung auf der Lampeninnenseite, um den richtigen Korrekturfaktor einzustellen. Sie können den Lampentyp auf zwei...

  • Seite 96: Probennahmepumpe

    Tuch ab. Verwenden Sie niemals Lösungs- oder Reinigungsmittel. Bestellen von Ersatzteilen Ersatzteile erhalten Sie bei Ihrem RAE Systems-Händler vor Ort. Eine Liste der Händler finden Sie auf folgender Website: http://www.raesystems.com In den USA können Sie Sensoren, Ersatzbatterien und sonstiges Zubehör auf folgender Website bestellen: http://istore.raesystems.com/...

  • Seite 97: Besonderer Hinweis Zur Wartung

    Besonderer Hinweis zur Wartung Sind Kundendienstarbeiten am Gerät erforderlich, setzen Sie sich bitte mit folgenden Ansprechpartnern in Verbindung: 1. Der RAE Systems-Händler, von dem das Gerät gekauft wurde. Dieser sendet das Gerät in Ihrem Namen ein. oder 2. Die RAE Systems-Abteilung für technischen Service Vor dem Einsenden des Geräts für Kundendienst- oder Reparaturarbeiten ist eine...

  • Seite 98: Problembehandlung

    MiniRAE 3000 – Bedienungsanleitung Problembehandlung Problem Mögliche Ursachen und Lösungen Einschalten nach Ursachen: Akku entladen. Akkuaufladung nicht Akku defekt. möglich Lösungen: Akku laden oder austauschen. Kennwort vergessen Lösungen: Wenden Sie sich unter +1 408-752-0723 oder gebührenfrei unter +1 888-723-4800 an den technischen Support.

  • Seite 99: Technischer Support

    Schalten Sie das Gerät aus und wieder ein. UV-Lampe austauschen Technischer Support So nehmen Sie Kontakt zum technischen Support-Team von RAE Systems auf: Montag bis Freitag, 7:00 Uhr bis 17:00 Uhr (Pacific Time USA) Telefon (gebührenfrei): +1 888-723-4800 Telefon: +1 408-952-8461 E-Mail: tech@raesystems.com...

  • Seite 100: Rae Systems Kontaktadressen

    MiniRAE 3000 – Bedienungsanleitung RAE Systems Kontaktadressen RAE Systems World Headquarters 3775 N. First St. San Jose, CA 95134-1708 USA Telefon: +1 408-952-8200 Fax: +1 408-952-8480 E-Mail: customerserv@raesystems.com Website: www.raesystems.com RAE Systems Technischer Support Montag bis Freitag, 7 Uhr bis 17 Uhr Pacific Time Telefon: +1-408-952-8461 E-Mail: tech@raesystems.com...
  • Seite 101 MiniRAE 3000 – Bedienungsanleitung RAE Systems UK Ltd D5 Culham Innovation Centre Culham Science Centre Abingdon, Oxon OX14 3DB Großbritannien Telefon: +44 1865408368 Fax: +44 1235531119 Mobil: +44 7841362693 E-Mail: raeuk@raeeurope.com RAE Systems France 336, rue de la fée des eaux...
  • Seite 102 MiniRAE 3000 – Bedienungsanleitung RAE Middle East Lot 7, Ground Floor, Office 19 Jebel Ali Free Zone Dubai Vereinigte Arabische Emirate Telefon: +971 4 887 5562 Fax: +971 4 887 5563 E-Mail: mjorgensen@raesystems.com RAE Systems (Hong Kong) Ltd. Room 8, 6/F, Hong Leong Plaza 33 Lok Yip Road Fanling, N.T, Hongkong...

  • Seite 103: Anhang A: Rechtliche Hinweise

    MiniRAE 3000 – Bedienungsanleitung Anhang A: Rechtliche Hinweise 059-4020-000-APNDX Version A. Eigensicherheit: USA und Kanada: Klasse I, Abschnitt 1, Gruppe A, B, C, D Europa: ATEX (II 1G EEx ia IIC T4) IECEx (Ex ia IIC T4) Temperatur: -20 ºC bis 50 ºC (-4 º bis 122 ºF)
  • Seite 104 MiniRAE 3000 – Bedienungsanleitung Hinweis: Sie müssen die Taste während des Ausschaltvorgangs gedrückt halten. Wenn Sie Ihren Finger während des Countdowns von der Taste nehmen, wird die Abschaltung unterbrochen und das Gerät arbeitet normal weiter.

  • Seite 105: Alarmsignale

    MiniRAE 3000 – Bedienungsanleitung Alarmsignale Während einer Messung wird die Gaskonzentration mit den programmierten Alarmgrenzwerten verglichen (Einstellungen für Gaskonzentrationsalarme). Wenn die Konzentration einen dieser voreingestellten Grenzwerte übersteigt, werden der laute Summer und die rot blinkende LED sofort aktiviert, um Sie über den Alarmzustand zu informieren.

  • Seite 106: Vordefinierte Alarmgrenzwerte Und Kalibrierung

    MiniRAE 3000 – Bedienungsanleitung Batterie- Niedrige Batteriespannung Ein Blinken, ein Signalton symbol blinkt pro Minute und blinkendes Batteriesymbol in der Anzeige Kalibrierung fehlgeschlagen Ein Signalton/einmaliges (KAL) oder erforderlich Blinken pro Sekunde Gasmessung unterschreitet Ein Signalton/einmaliges den in der Kalibrierung Blinken pro Sekunde...

  • Seite 107: Aufladen Des Akkus

    MiniRAE 3000 – Bedienungsanleitung Aufladen des Akkus Laden Sie den Akku stets vollständig auf, bevor Sie das Gerät verwenden. Der Li-Ionen-Akku des Geräts wird aufgeladen, wenn das Gerät in die Ladehalterung eingesetzt wird. Die Kontakte auf der Unterseite des Geräts berühren die Kontakte der Ladehalterung.

  • Seite 108: Warnung Über Niedrige Spannung

    Diese langlebige Batterie verhindert, dass Einstellungen im Speicher bei einem Entfernen des Lithium-Ionen-Akkus oder der Alkalibatterien verloren gehen. Die Lebensdauer dieser Sicherungsbatterie beträgt zirka fünf Jahre. Der Austausch ist von einem autorisierten Servicetechniker von RAE Systems vorzunehmen. Der Austausch kann nicht vom Benutzer vorgenommen werden.

  • Seite 109: Austauschen Des Aufladbaren Lithium-Ionen-Akkus

    MiniRAE 3000 – Bedienungsanleitung WARNUNG Um Brände in feuergefährlichen Bereichen zu vermeiden, laden Sie den Akku nur in einer sicheren Umgebung auf. Ein Entfernen und Ersetzen des Akkus darf nur in ungefährlichen Umgebungen erfolgen. Austauschen des aufladbaren Lithium-Ionen-Akkus Achtung: Schalten Sie das Gerät vor dem Entfernen oder Austauschen des Akkus aus.

  • Seite 110: Problembehandlung

    MiniRAE 3000 – Bedienungsanleitung Problembehandlung Problem Mögliche Ursachen und Lösungen Einschalten nach Laden Ursachen: Akku entladen. des Akkus nicht möglich Akku defekt. Lösungen: Akku laden oder austauschen. Kennwort vergessen Lösungen: Wenden Sie sich an den Technischen Support unter +1 408-752-0723 oder gebührenfrei unter...
  • Seite 111 MiniRAE 3000 – Bedienungsanleitung Einlassfluss zu gering Ursachen: Pumpenmembran beschädigt oder kontaminiert. Lecks im Flussweg. Lösungen: Prüfen Sie den Flussweg, den O-Ring des Sensormoduls, die Leitungsverbindungen und die Kompressionsdichtung der Teflonleitung auf Lecks. Wenden Sie sich unter +1 408-752-0723 oder gebührenfrei unter...
  • Seite 113 RAE Systems World Headquarters 3775 N. First St. San Jose, CA 95134-1708 USA Telefon: 408-952-8200 Fax: 408-952-8480 E-Mail: customerserv@raesystems.com Website: www.raesystems.com Version A November 2007 Artikelnummer 059-4020-000...
