Digitronic
Automationsanlagen GmbH
6. Anschlußbelegung
Klemme Bezeichnung
1
0V Winkelcodiererversorgung
2
Data A (+) des Winkelcodierers
3
Data B (-) des Winkelcodierers
4
Clock A (+) des Winkelcodierers
5
Clock B (-) des Winkelcodierers
6
24 VDC Versorgungsspannung des Winkelcodierers
7
Abschirmung
8
0V Versorgungsspannung
9
Clock A (+) des 1. SSI Ausgangs
10
Clock B (-) des 1. SSI Ausgangs
11
Data A (+) des 1. SSI Ausgangs
12
Data B (-) des 1. SSI Ausgangs
13
24 VDC Versorgungsspannung
14
Abschirmung
15
0V Versorgungsspannung
16
Clock A (+) des 2. SSI Ausgangs
17
Clock B (-) des 2. SSI Ausgangs
18
Data A (+) des 2. SSI Ausgangs
19
Data B (-) des 2. SSI Ausgangs
20
24 VDC Versorgungsspannung
21
Abschirmung

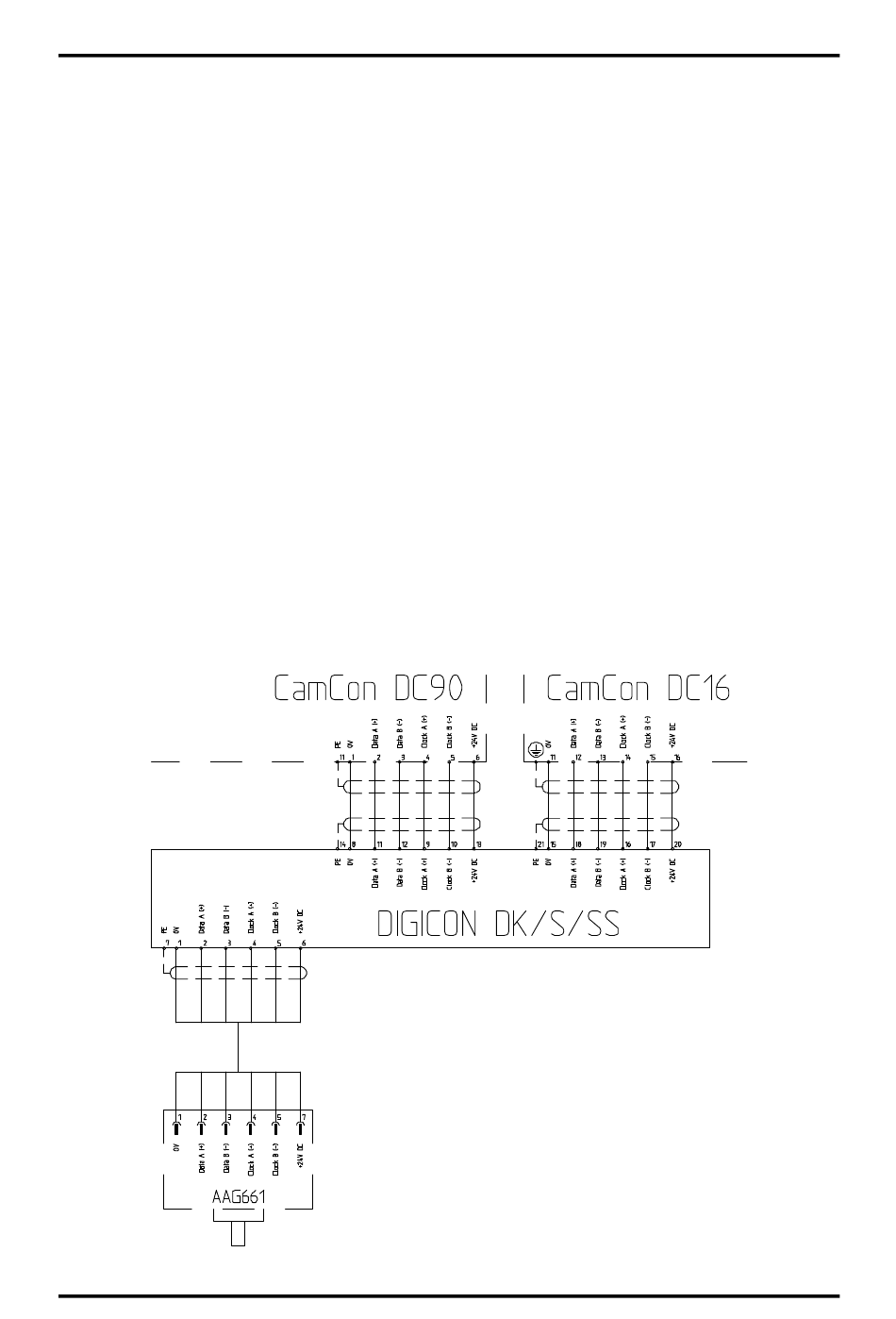

6.1. Anschlußbeispiel
Ausgabe: Apr. 02
DIGICON
DK/S/SS
Seite: 5
