4. Bringen Sie die Rückwand (Nr. 2) so an, dass die unteren Einkerbungen in die hinteren Befestigungsschlitze der
Bodenplatte (Nr. 1) einrasten. Befestigen Sie die Rückwand auf der Bodenplatte, indem Sie die beiden
Flügelschrauben wie in Abbildung 2 dargestellt anziehen.
Rückwand
Bodenplatte
5. Halten Sie die Rückwand aufrecht und setzen Sie die linke Seitenwand (Nr. 3) so an, dass deren Laschen sich in
die Rückwand (Nr. 2) einfügen. Befestigen Sie die linke Seitenwand auf der Bodenplatte, indem Sie die beiden
Schrauben wie in Abbildung 3 dargestellt anziehen.
Linke
Seiten-
wand
Befestigungs-
schlitz

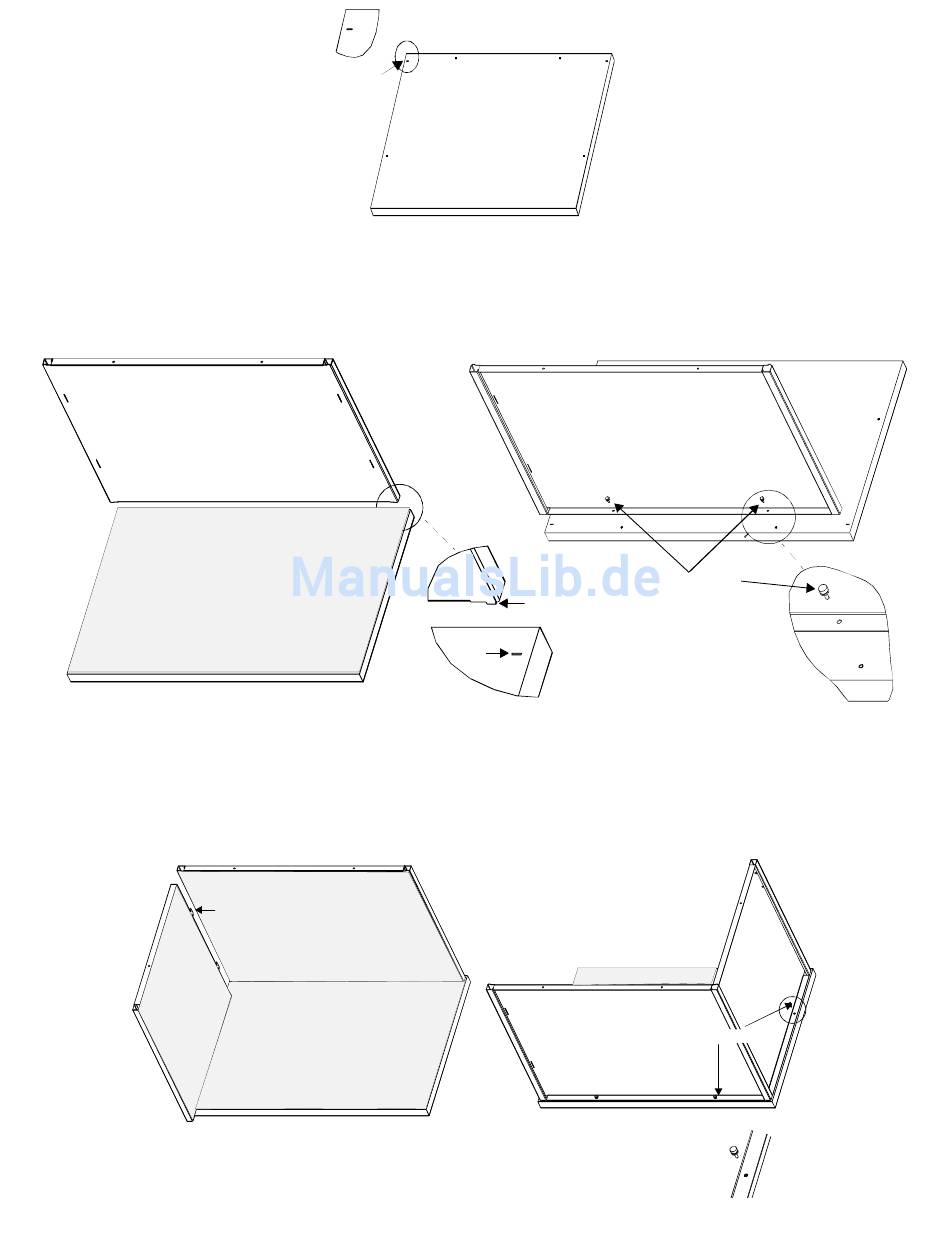

Abbildung 1. Bodenplatte
Abbildung 2. Befestigung der Rückwand auf der Bodenplatte
Laschen der
Seitenwand
Rückwand
Bodenplatte
Gerätevorderseite
Abbildung 3. Befestigung der linken Seitenwand an Rückwand und Bodenplatte
Einkerbung
Befestigungs-
schlitz
Rückwand
Geräterückseite
Seite 6
Geräterückseite
Schrauben
Linke
Seiten-
wand
Schrauben
