14.2

Rohrleitungsplan

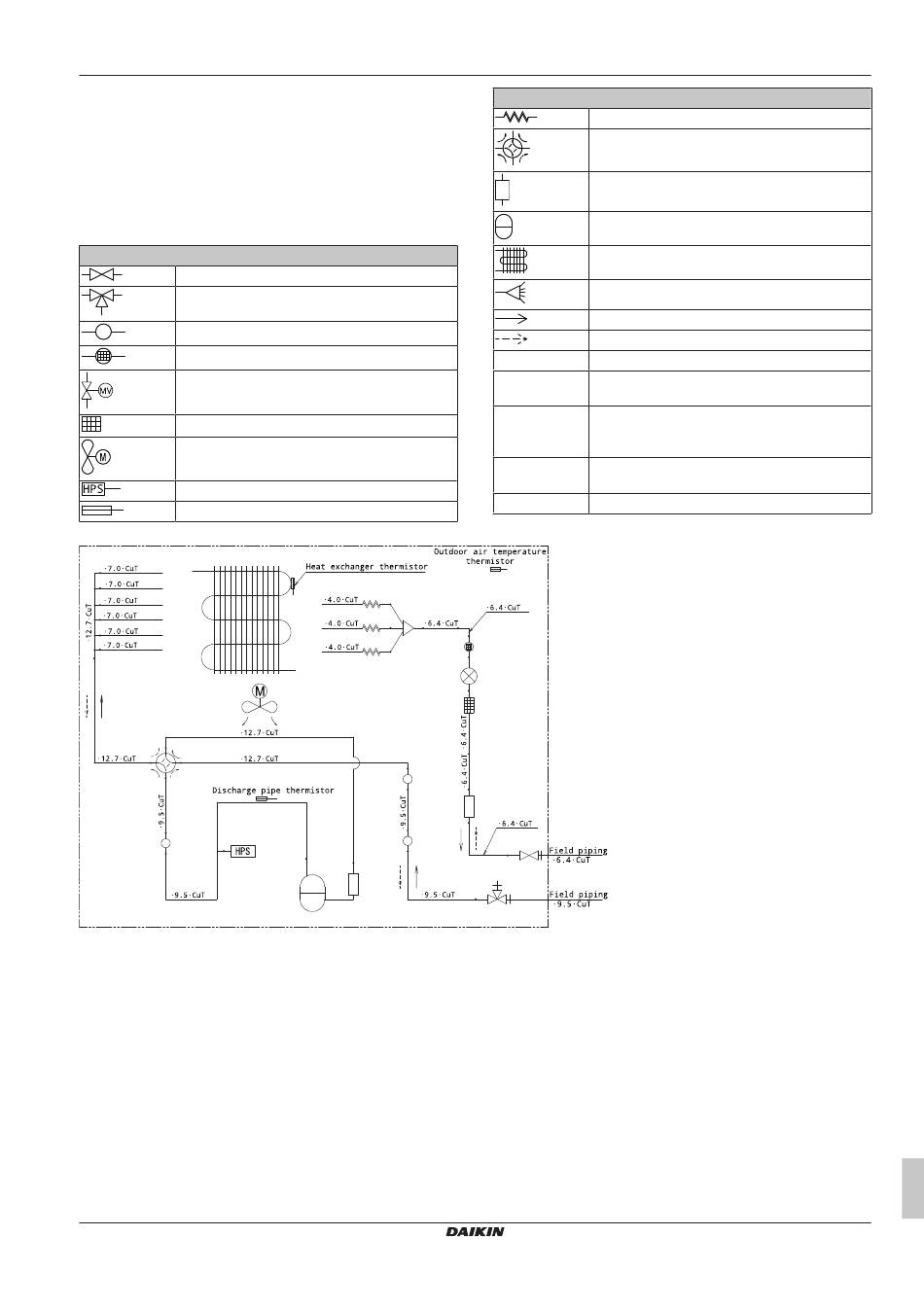

14.2.1 Rohrleitungsplan: Außengerät
PED Kategorien von Gerät:
▪ Hochdruckschalter: Kategorie IV,
▪ Verdichter: Kategorie II;
▪ Andere Geräte: Art. 4§3.
Rohrleitungsplan-Legende
Flüssigkeits-Absperrventil
Gas-Absperrventil
Dämpfer
Dämpfer mit Filter
Elektronisches Expansionsventil
Filter
Propeller-Ventilator
Hochdruckschalter (automatische Rückstellung)
Thermistor
RXA42B
RXA-B8, RXM-A(9), ARXM-A(9), RXP-N9, RXF-D(9), ARXF-A(9),
RZAG-B
R32 Split-Baureihen
3P766062-2 – 2024.01
Rohrleitungsplan-Legende
Kapillarrohr
4-Wege-Ventil
Akkumulator
Verdichter
Wärmetauscher
Verteiler
Kältemitteldurchfluss: Kühlen
Kältemitteldurchfluss: Heizen
Field piping Bauseitiges Rohrleitungssystem
Heat exchanger Wärmetauscher-Thermistor
thermistor
Outdoor air Außenlufttemperatur-Thermistor
temperature
thermistor
Discharge pipe Thermistor am Abflussrohr
thermistor
Capillary tube Kapillarrohr
14 Technische Daten
