Verwandte Anleitungen für Philips Tableaux 5000-Serie
Inhaltszusammenfassung für Philips Tableaux 5000-Serie

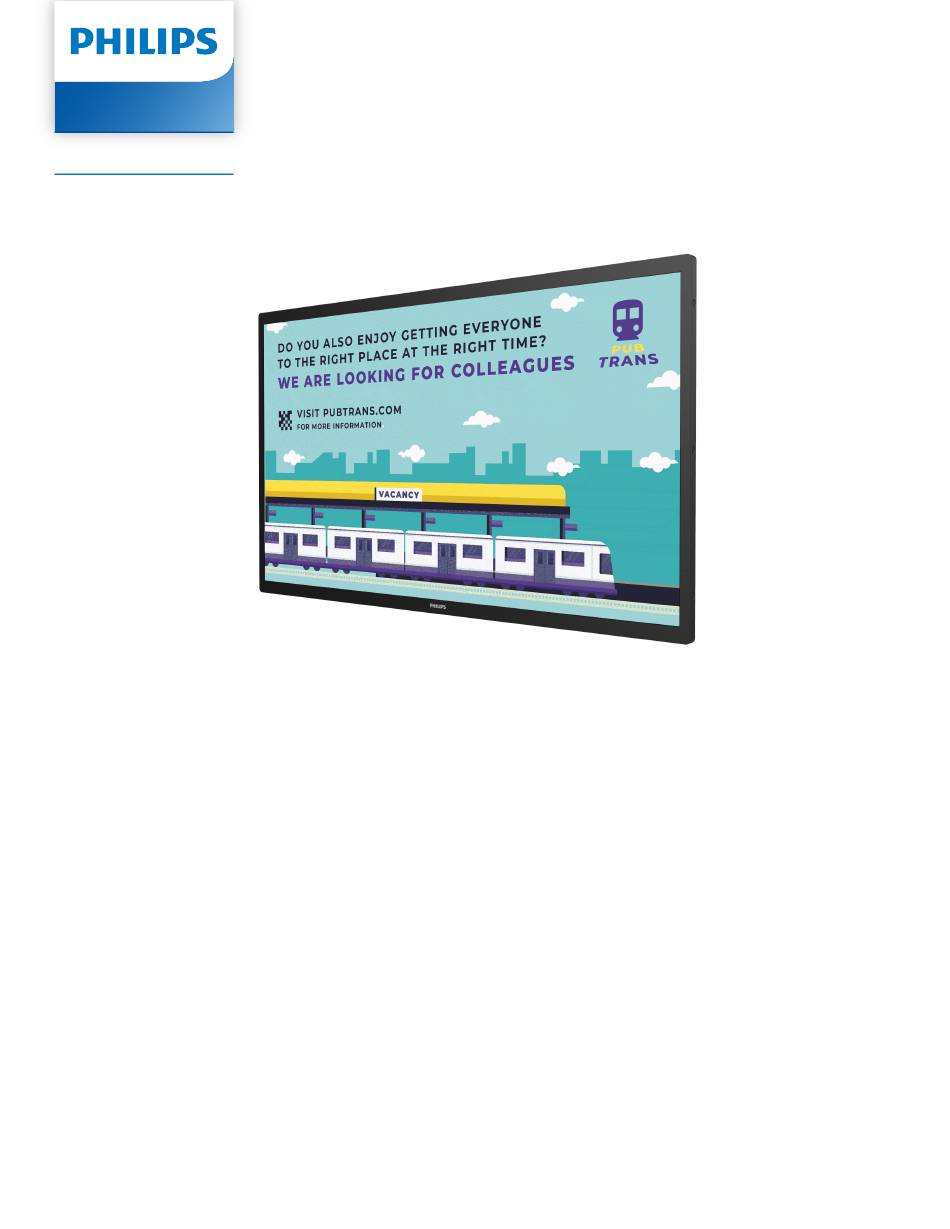

- Seite 1 Tableaux Display 5000 Series 32BDL5150I Bedienungsanleitung (Deutsch) www.philips.com/ppds...
- Seite 2 32BDL5150I Sicherheitshinweise • Ziehen Sie das Netzkabel, wenn Sie das Display mit einem leicht angefeuchteten Tuch reinigen. Wenn der Bildschirm ausgeschaltet ist, kann er mit einem trockenen Warnhinweise und Vorsichtsmaßnahmen Tuch abgewischt werden. Verwenden Sie jedoch MACHEN SIE SICH MIT DIESEN SICHERHEITSSYMBOLEN niemals Flüssigkeiten auf Alkohol-, Lösungsmittel- oder VERTRAUT Ammoniakbasis.
- Seite 3 32BDL5150I WARNUNG: Das Gerät darf keinen Tropfen oder Spritzern • Wenn sich am mitgelieferten Netzkabel ein 3-poliger Erweiterungsstecker befindet, schließen Sie das Kabel ausgesetzt werden und es dürfen keine mit an eine geerdete 3-polige Steckdose an. Demontieren Flüssigkeiten gefüllten Gegenstände, wie z. B. Sie nicht den Erdungsstift des Netzkabels, bspw.
- Seite 4 32BDL5150I • Stellen Sie die WLAN-Seite nicht in der Nähe von Nach dem Auswechseln der Batterien sicherstellen, dass die Metallgegenständen oder Metallwänden auf. Wenn Abdeckung des Batteriefachs verriegelt ist. die WLAN-Seite neben einem Metallobjekt oder einer Verwenden Sie keine Batterien, wenn diese beschädigt Metallwand platziert werden muss, halten Sie einen sind oder wenn Sie eine Entladung oder Ansammlung von Abstand von mindestens 1,2 Metern ein.
- Seite 5 32BDL5150I 中国 RoHS FCC/ISED/CE-RED-Warnhinweis: 根据中国大陆 《电器电子产品有害物质限制使用管理办法》 ， 以下 Jegliche Änderungen oder Modifikationen, die 部分列出了本产品中可能包含的有害物质的名称和含量。 nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Stelle zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes 有害物质 erlöschen lassen. 多溴 多溴 部件名称 Dieser Sender darf nicht zusammen mit anderen Antennen 铅...
- Seite 6 32BDL5150I SDoC 仅适用于非热带气候条件下安全使用 : 仅适用于非热带气候条件下安全使用。 “ 注意 如果电池更换不当会有爆炸危险 只能用同样类型或等效类型的电池来更换 ” “ 接入本设备的有线网络天线必须与保护接地隔离 , 不然可能会引起着火等危险！ ” 警語 : 使用過度恐傷害視力 。 注意事項 : (1) 使用 30 分鐘請休息 10 分鐘 。 (2) 未滿 2 歲幼兒不看螢幕 ， 2 歲以上每天看螢幕不要超過 1 小時 。 Elektrische und elektronische Altgeräte Hinweis an Nutzer in Privathaushalten der Europäischen Union Diese Kennzeichnung am Produkt oder...
- Seite 7 32BDL5150I Inhalt Auspacken und installieren ..............1 1.1. Auspacken .................1 1.2. Lieferumfang ................1 1.3. Installationshinweise .............2 1.4. Wandmontage (optional) ............2 1.4.1. VESA-Gitter ..............2 1.5. Aufstellung im Hochformat ..........2 1.6. Verfahren zum Einsetzen und Entfernen der Batterie (optional) – nur für Servicetechniker ........3 Teile und Funktionen ................4 Externes Gerät anschließen ..............5 3.1.
- Seite 8 • Netzkabel • Adapter • CR2032-Lithiumbatterie (optional) ePaper-Display Kurzanleitung 18650-Batterie (optional) • Philips Logoschild Netzkabel Adapter CR2032-Lithiumbatterie Philips (optional) Logoschild * Artikel können je nach Ort variieren * Design und Zubehör des Displays können von den Abbildungen abweichen. HINWEISE: •...
- Seite 9 32BDL5150I 1.3. Installationshinweise • Verwenden Sie nur das mit diesem Produkt mitgelieferte Netzkabel und den Adapter. Falls ein Verlängerungskabel benötigt wird, wenden Sie sich bitte an Ihren Servicepartner. • Das Produkt sollte auf einem flachen Untergrund installiert werden. Andernfalls könnte das Produkt umkippen. Lassen Sie zur angemessenen Belüftung einen Abstand zwischen der Rückseite des Produktes und der Wand.
- Seite 10 32BDL5150I 90° 90° 1.6. Verfahren zum Einsetzen und Entfernen der Batterie (optional) – nur für Servicetechniker 1) Entfernen Sie die Batterieabdeckung. 2) Achten Sie auf die Ausrichtung und installieren oder entfernen Sie die Batterie. Warnung: 1) Die Batterien dürfen nur von autorisiertem Servicepersonal (z. B. dem Hersteller oder vom Hersteller autorisiertem Personal) ausgetauscht oder aufgeladen werden.
- Seite 11 32BDL5150I Teile und Funktionen Einführung in die Ausgänge Universalschlüssel Drücken Sie die UNIVERSAL-Taste, um das Bild anzuhalten (d. h. beim aktuellen Bild zu bleiben und das nächste nicht anzuzeigen). Drücken Sie die Taste erneut, um mit der Anzeige der nächsten Bilder fortzufahren. Ein-/Aus-Taste Schalten Sie den Hauptschalter ein oder aus.
- Seite 12 32BDL5150I Externes Gerät anschließen 3.1. Audiogeräte anschließen [Audioausgang] 3.1.1. Netzwerkschnittstelle verwenden oder WLAN INTERNET 3.2. USB anschließen USB2.0...
- Seite 13 32BDL5150I Bedienungsanleitung für die lokale Karussellanwendung 4.1. Bildanforderungen 1. Formate: bmp, png, jpg, jpeg, webp 2. Auflösung: Der vertikale Bildschirm unterstützt eine Auflösung von 2560 * 1440 und der horizontale Bildschirm eine Auflösung von 1440 * 2560. 3. Wenn die Auflösung des Bildes von der Bildschirmauflösung abweicht, kann es dennoch angezeigt werden. Wenn die Bildauflösung größer als die Bildschirmauflösung ist, wird das Bild automatisch verkleinert, um es an die Bildschirmgröße anzupassen.
- Seite 14 32BDL5150I Karussellprofil anpassen: • Befolgen Sie dieses Format für den config.xml-Inhalt: <?xml version=”1.0”?> <epd_config> <sleep on="1"></sleep> <interval second="150"></interval> <remember on="1"></remember> <rotate degree="0"></rotate> <image path="img1.bmp" x="0" y="0"></image> <image path="img2.bmp" x="0" y="0"></image> <image path="img3.bmp" x="0" y="0"></image> </epd_config> Eigenschaften Wert Beschreibung „0”: Das EPD-Gerät wechselt nicht in den Ruhemodus (höherer Stromverbrauch) Ruhe Das EPD-Gerät wechselt nach der Anzeige der Bilder in den Ruhemodus 1 (Standard):...
- Seite 15 32BDL5150I 4.5. Anzeige • Bootet: Blinkt grün • Booten abgeschlossen: Leuchtet blau • Wenn der Bildschirm bereit zur Aktualisierung ist und bis diese abgeschlossen ist: Blinkt blau • Ruhemodus/Shutdown: Aus • Der Ladezustand der Batterie beträgt weniger als 15 %: Wenn das rote Licht blinkt, muss die Batterie ersetzt werden. •...
- Seite 16 32BDL5150I Reinigung und Problemlösung 5.1. Reinigung Vorsicht bei Verwendung des Displays • Achten Sie darauf, vor dem Transport des Monitors alle Kabel zu trennen. Wenn Sie den Monitor mit angeschlossenen Kabel transportieren, können die Kabel beschädigt werden. Dadurch bestehen Brand- und Stromschlaggefahr. •...
- Seite 17 32BDL5150I 5.2. Problemlösung Problem Möglicher Grund Lösung Keine Aktualisierung des Bildschirms. 1. Das Netzkabel ist nicht angeschlossen oder 1. Legen Sie vier vollständig geladene die Batterie ist möglicherweise leer. Batterien ein oder schließen Sie das Netzkabel an. 2. Der Hauptschalter ist nicht eingeschaltet. 2.
- Seite 18 32BDL5150I In der Ecke des Bildschirms wird „Battery Low“ Batterieladestand unter 15 %. Legen Sie vier vollständig geladene Batterien angezeigt. ein oder schließen Sie das Netzkabel an. (Der horizontale Bildschirm der Maschine wird in der linken unteren Ecke und der vertikale Bildschirm in der linken oberen Ecke angezeigt.) In der Ecke des Bildschirms wird „Overheating“...
- Seite 19 32BDL5150I Technische Daten Display Element Technische Daten Bildschirmgröße (aktiver Bereich) 696,32 (H) x 391,68 (V) mm Seitenverhältnis 16:9 Anzahl an Pixeln 2560 (H) x 1440 (V) Pixelabstand 0,272 (H) x 0,272 (V) [mm] Ein-/Ausgänge: Element Technische Daten Audioausgang (3,5-mm-Klinkenbuchse 0,5 V [rms] (normal) / 2 Kanäle (L+R) x 1) USB Typ A 2.0X1, Micro USB 2.0 (OTG nicht unterstützt) X1 Allgemein:...
- Seite 20 EINGESCHRÄNKTE GARANTIE In dem unwahrscheinlichen Fall, dass das Produkt repariert werden muss, arrangieren wir für Ihr Philips Produkt innerhalb der Garantiedauer eine kostenlose Garantie, sofern das Produkt in Übereinstimmung mit der Bedienungsanleitung verwendet wurde (z. B. unter geeigneten Umgebungsbedingungen).
- Seite 21 Anruf ersparen. Garantiedauer Die Garantiedauer der Signage-Anzeige von PHILIPS ist nachstehend aufgelistet. Bitte beachten Sie bei in dieser Tabelle nicht aufgeführten Regionen die jeweilige Garantieerklärung. Die Standard-Garantiedauer der Signage-Anzeige von PHILIPS ist nachstehend aufgelistet. Bitte beachten Sie bei in dieser Tabelle nicht aufgeführten Regionen die lokale Garantieerklärung.
- Seite 22 Dieses Produkt wurde von Top Victory Investments Ltd. hergestellt und wird im Namen dieses Unternehmens vertrieben. Top Victory Investments Ltd. ist der Garantiegeber für dieses Produkt. Philips und das Philips Emblem sind eingetragene Marken der Koninklijke Philips N.V. und werden unter Lizenz verwendet.
