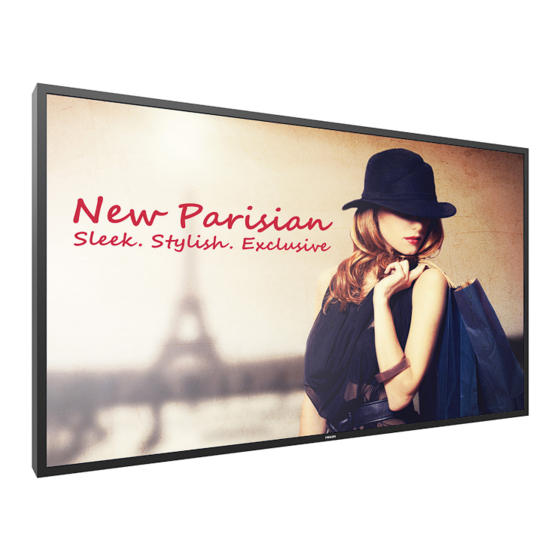

- Seite 1 55BDL6002H V1.00 www.philips.com/welcome Bedienungsanleitung (Deutsch)
-
Seite 2: Sicherheitshinweise
Falls das Produkt unter extremen Bedingungen, bspw. bei hohen Temperaturen, hoher Feuchtigkeit, mit anspruchsvollen Inhalten, über einen langen Zeitraum usw., benutzt wird, sollten Sie sich dringend an Philips wenden und Ratschläge in Bezug auf die Anwendung einholen. Andernfalls werden Zuverlässigkeit und Funktion möglicherweise nicht garantiert. Extreme Bedingungen findet man häufig an Flughäfen, Durchgangsstationen, Banken, Börsen und Kontrollsystemen vor. - Seite 3 55BDL6002H • Die in diesen Spezifikationen angegebene Lebensdauer des Anzeigegerätes ist nur gewährleistet, wenn das Anzeigegerät unter angemessenen Bedingungen verwendet wird. Wichtig: Aktivieren Sie grundsätzlich einen bewegten Bildschirmschoner, wenn Sie Ihr Display verlassen. Achten Sie grundsätzlich darauf, dass das Bild bei der Anzeige statischer Inhalte von Zeit zu Zeit gewechselt wird – zum Beispiel durch einen passenden Bildschirmschoner.
-
Seite 4: Eu-Konformitätserklärung
55BDL6002H EU-Konformitätserklärung Dieses Gerät stimmt mit den in der Richtlinie des Rates über die Harmonisierung der Rechtsvorschriften der Mitgliedstaaten in puncto Elektromagnetische Verträglichkeit (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU), RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für Anlagen der Informationstechnologie übereinstimmend befunden;... -
Seite 5: Elektrische, Magnetische Und Elektromagnetische Felder ("Emf")
55BDL6002H Hinweis vom polnischen Zentrum für Prüfungen und Zertifizierungen Das Gerät sollte mit Strom aus einer Steckdose mit angeschlossener Schutzschaltung (dreipolige Steckdose) gespeist werden. Alle Geräte, die zusammenarbeiten (Computer, Anzeigegerät, Drucker etc.), sollten dieselbe Stromversorgung nutzen. Der Außenleiter der elektrischen Installation des Zimmers sollte über eine Reserve-Kurzschluss-Schutzvorrichtung in Form einer Sicherung mit einem Nominalwert von maximal 16 Ampere (A) verfügen. -
Seite 6: Informationen Ausschließlich Für Großbritannien
55BDL6002H Informationen ausschließlich für Großbritannien Warnung – dieses Gerät muss geerdet sein. Wichtig: Dieses Gerät wird mit einem geprüften angegossenen 13-A-Stecker geliefert. Gehen Sie zum Austauschen einer Sicherung bei diesem Steckertyp wie folgt vor:+ 1. Entfernen Sie die Abdeckung des Sicherungsfachs und die Sicherung. - Seite 7 55BDL6002H Plassering/Ventilasjon ADVARSEL: NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ. China RoHS 根据中国大陆 《电器电子产品有害物质限制使用管理办法》 ， 以下部分列出了本产品中可能包含的有害物质的 名称和含量。 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) 外壳...
- Seite 8 55BDL6002H 《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品 回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理，不当利用或 者处置可能会对环境和人类健康造成影响。 限用物質及其化學符號 單元 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 塑料外框 ○ ○ ○ ○ ○ ○ 後殼 ○ ○ ○ ○ ○ ○ 液晶面板 － ○ ○ ○ ○ ○ 電路板組件...
-
Seite 9: Entsorgung Am Ende Der Betriebslebenszeit
Unternehmen können Ihr Produkt zur Erhöhung der Menge an wiederverwertbaren Materialien und zur Minimierung der Entsorgungsmenge recyceln. Bitte informieren Sie sich bei Ihrem örtlichen Philips-Händler über die örtlichen Richtlinien zur Entsorgung Ihres alten Anzeigegerätes. (Für Kunden in Kanada und den Vereinigten Staaten) Dieses Produkt kann Blei und/oder Quecksilber enthalten. - Seite 10 55BDL6002H Batterien EU: Die durchgestrichene Abfalltonne auf Rädern zeigt an, dass verbrauchte Batterien und Akkumulatoren nicht über den Hausmüll entsorgt werden dürfen! Es gibt ein separates Sammelsystem für verbrauchte Batterien und Akkumulatoren, die sachgemäße Handhabung und Recycling entsprechend der Gesetzgebung erlauben.
-
Seite 11: Inhaltsverzeichnis
55BDL6002H Inhalt Bedienung ..............15 4.1. Angeschlossene Videoquelle anschauen .15 4.2. Bildformat ändern ..........15 Auspacken und installieren ........1 4.3. Multimedia-Dateien über das lokale 1.1. Auspacken ............1 Netzwerk (LAN) wiedergeben ......15 1.2. Lieferumfang ............1 4.3.1. Netzwerkeinstellungen ....15 1.3. Installationshinweise ........1 4.3.2. -
Seite 12: Auspacken Und Installieren
• Kantenausrichtungsset-2: 2 Stk. Fernbedienung und Kurzanleitung AAA-Batterien • Rändelschraube: 8 Stk. * Das mitgelieferte Netzkabel kann je nach Region variieren • Philips logo plate RS232-Kabel Netzkabel RS232-Daisy-Chain-Kabel Kantenausrichtungsset-1 Kantenausrichtungsset-2 Rändelschraube Philips logo plate * Abweichungen je nach Region. Design und Zubehör des Anzeigegerätes können von den obigen Abbildungen abweichen. -
Seite 13: An Einer Wand Montieren
55BDL6002H 1.4. An einer Wand montieren Zur Montage dieses Anzeigegerätes an einer Wand wird ein herkömmliches Wandmontageset (handelsüblich) benötigt. Wir empfehlen die Verwendung einer Montageschnittstelle, die mit den Standards TÜV-GS und/oder UL1678 in Nordamerika übereinstimmt. Schutzabdeckung VESA-Gitter Tisch 1. Breiten Sie die um das Anzeigegerät gewickelte Folie zum Schutz auf einem flachen Untergrund aus. Legen Sie das Anzeigegerät mit der Bildschirmseite nach unten auf die Folie, damit der Bildschirm nicht verkratzt. -
Seite 14: Im Hochformat Installieren
55BDL6002H 1.5. Im Hochformat installieren Dieses Anzeigegerät kann im Hochformat installiert werden. Drehen Sie das Anzeigegerät um 90 Grad im Uhrzeigersinn. Das „ “-Logo sollte sich auf der LINKEN Seite befinden, wenn Sie vor dem Anzeigegerät stehen. 90° 90° 1.5.1. So entfernen Sie das Logo 1. -
Seite 15: Betriebsanweisungen Zum Kantenausrichtungsset
55BDL6002H 1.6. Betriebsanweisungen zum Kantenausrichtungsset 1.6.1. Kantenausrichtungsset installieren • Vor Installation des Kantenausrichtungssets muss das Display richtig am Rahmen der Videowand montiert werden. • Verwenden Sie zur einfachen Installation des Kantenausrichtungssets die mitgelieferte Rändelschraube. • Verwenden Sie das „Kantenausrichtungsset-1“ bei vier benachbarten Displays. -
Seite 16: Teile Und Funktionen
55BDL6002H Teile und Funktionen 2.1. Bedienfeld [ ]-Taste [Menü]-Taste Mit dieser Taste schalten Sie das Anzeigegerät ein bzw. Zum Zurückkehren zum vorherigen Menü bei versetzen es in den Bereitschaftsmodus. eingeblendetem Bildschirmmenü. Diese Taste kann zur Aktivierung des Bildschirmmenüs bei ausgeblendetem [Stumm]-Taste Bildschirmmenü... -
Seite 17: Eingabe/Ausgänge
55BDL6002H 2.2. Eingabe/Ausgänge IR-IN IR-OUT RS232 IN RS232 OUT PC LINE SPEAKER HDMI1 IN HDMI2 IN DVI IN DVI OUT DP IN DP OUT VGA IN Y/CVBS SWITCH RJ45 RJ45 12 13 14 AC-Eingang DisplayPort-Eingang DisplayPort-Ausgang AC-Stromversorgung von der Steckdose. -
Seite 18: Fernbedienung
55BDL6002H 2.3. Fernbedienung [ ] Ein/Aus-Taste Zum Einschalten des Anzeigegerätes bzw. zum Versetzen in den Bereitschaftsmodus. 2.3.1. Allgemeine Funktionen [Wiedergabe]-Tasten Zur Wiedergabesteuerung von Mediendateien. ] Quelle-Taste NORMAL Zur Auswahl der gewünschten Eingangsquelle. Wählen Netzwerk HDMI 1 Sie mit [ ] oder [ ] zwischen... -
Seite 19: Id-Fernbedienung
55BDL6002H 2.3.2. ID-Fernbedienung Drücken Sie die [ID]-Taste. Die rote LED blinkt zweimal. 1. Drücken Sie die [ID SET]-Taste zum Aufrufen des ID- Legen Sie die Fernbedienungs-ID fest, wenn Sie diese Modus länger als 1 Sekunde. Die rote LED leuchtet auf. -
Seite 20: Batterien In Die Fernbedienung Einlegen
55BDL6002H 2.3.3. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei AAA-Batterien (1,5 V) mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Schieben Sie die Abdeckung zum Öffnen ab. 2. Legen Sie die Batterien richtig herum (+ und -) ein. -
Seite 21: Externes Gerät Anschließen
55BDL6002H Externes Gerät anschließen 3.1. Externes Gerät anschließen (DVD/VCR/VCD) 3.1.1. Component-Videoeingang verwenden [Audio-Eingang] PC LINE SPEAKER Y/CVBS SWITCH [Component-Eingang] (YPbPr) Component-Ausgang Audioausgang (YPbPr) DVD / VCR / VCD 3.1.2. Videoquelleneingang verwenden [Audio-Eingang] SPEAKER PC LINE Y/CVBS SWITCH [Y/CVBS-Eingang] CVBS-Ausgang Audioausgang... -
Seite 22: Hdmi-Videoeingang Verwenden
55BDL6002H 3.1.3. HDMI-Videoeingang verwenden HDMI1 IN HDMI2 IN DVI IN DVI OUT DP IN DP OUT [HDMI-Eingang] HDMI-Ausgang DVD / VCR / VCD 3.2. PC anschließen 3.2.1. VGA-Eingang verwenden VGA IN PC LINE SPEAKER Y/CVBS SWITCH VGA-Ausgang Audioausgang D-Sub, 15-polig... -
Seite 23: Hdmi-Eingang Verwenden
55BDL6002H 3.2.3. HDMI-Eingang verwenden HDMI1 IN HDMI2 IN DVI IN DVI OUT DP IN DP OUT VGA IN [HDMI-Eingang] HDMI-Ausgang 3.2.4. DisplayPort-Eingang verwenden DP IN DP OUT VGA IN PC LINE SPEAKER Y/CVBS SWITCH DisplayPort-Ausgang [DisplayPort-Eingang] 3.3. Audiogerät anschließen 3.3.1. Externe Lautsprecher anschließen... -
Seite 24: Mehrere Anzeigegeräte In Einer Daisy Chain-Konfiguration Anschließen
55BDL6002H 3.4. Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z. B. zur Errichtung einer Videowand). 3.4.1. Anzeigesteuerungsverbindung Verbinden Sie den Anschluss [RS232C-Ausgang] von Anzeigegerät 1 mit dem Anschluss [RS232C-Eingang] von Anzeigegerät 2. -
Seite 25: Infrarotsignal Durchschleifen
55BDL6002H 3.6. Infrarotsignal durchschleifen [IR-Ausgang] DVD / VCR / VCD [IR-Eingang] NORMAL (DVD / VCR / VCD) SOURCE FORMAT LIST INFO ADJUST OPTIONS ID SET ENTER Remote Control 3.7. Kabelnetzwerkverbindung Internet Router [RJ-45] [RJ-45] Netzwerkeinstellungen: 1. Schalten Sie den Router ein und aktivieren Sie seine DHCP-Einstellung. -
Seite 26: Bedienung
55BDL6002H Bedienung 4.3.1. Netzwerkeinstellungen 1. Verbinden Sie Display und Computer mit demselben Hinweis: Bei den in diesem Abschnitt erwähnten Heimnetzwerk. Beachten Sie das Anschlussdiagramm, Steuertasten handelt es sich um wie unten gezeigt. Fernbedienungstasten, sofern nicht anders 2. Schalten Sie Ihren PC und Router ein. -
Seite 27: Dateien Vom Display Abspielen
55BDL6002H Dateien vom Display abspielen 3. Legen Sie den Namen Ihres Displays fest. ] SOURCE-Taste, wählen Sie 1. Drücken Sie die [ Netzwerkeinstellungen Netzwerk und drücken Sie [ Digital Media Renderer - D... Netzwerkname Netzwerk Internetspeicher löschen Internet SmartCMS HDMI 1... -
Seite 28: Multimediadateien Von Usb-Geräten Wiedergeben
55BDL6002H 4.4. Multimediadateien von USB-Geräten Mit den Tasten [ ] oder [ ] springen Sie jeweils 10 • Sekunden rückwärts oder vorwärts.. wiedergeben • Zum schnellen Rück- oder Vorlauf drücken Sie die Schließen Sie das USB-Gerät an den USB-Port des Displays... -
Seite 29: Fotodateien Wiedergeben
55BDL6002H 4.5.3. Fotodateien wiedergeben Internet Foto Wählen Sie aus der Titelleiste. Web Address： http:// Photo History 2. Wählen Sie ein Foto-Miniaturbild, drücken Sie dann die Taste [ www.google.com Eine Diaschau starten Bookmark Falls mehrere Fotos in einem Ordner vorhanden sind, Alle wählen Sie ein Foto. -
Seite 30: Einstellungen Ändern
55BDL6002H Einstellungen ändern 5.1. Einstellungen Drücken Sie die Taste [ ] HOME. Mit der Fernbedienung: SOURCE FORMAT 5.1.1. Bild Bild Bildeinst. Backlight-Kontrast Kacheln Farbe LIST INFO Netzwerk Schärfe Allgemeine Einstellungen Rauschunterdr. Erweitert MPEG-Artefaktred. M e n ü Hilfe Bildoptimierung Erweitert... -
Seite 31: Ton
55BDL6002H Audio-Ausgang (Line-Ausgang) Format und Ränder • {Bildformat}: Zum Ändern des Bildformates. Zum Anpassen der Audiolautstärke. • {Zoom}: Hiermit können Sie gleichzeitig die Erweitert horizontale und vertikale Bildgröße erweitern. Ruft erweiterte Einstellungen zur Feinabstimmung der • {H Zoom}: Hiermit können Sie nur die horizontale Audiowiedergabe auf. - Seite 32 55BDL6002H Position {Aus} Zur Anpassung der Position dieses Anzeigegerätes in der Bildschirmmatrix. Beispiel: Matrix mit 2 x 2 Bildschirmen (4 Anzeigegeräte) H-Monitore = 2 Anzeigegeräte V-Monitore = 2 Anzeigegeräte H-Monitore Position Frame comp.H Zum Anpassen der horizontalen Bildkompensation. Beispiel: Matrix mit 5 x 5 Bildschirmen (25 Anzeigegeräte) Frame comp.V...
- Seite 33 55BDL6002H (2). Aktivierungsschlüssel am Bildschirm eingeben Abbrechen Löschen Fertig Hinweis: Zur Nutzung dieser Funktion müssen Sie alle Geräte mit RS-232-Kabel seriell verbinden und ihren Netzwerkkontrollport auf RS-232 einstellen. (3). [OK] drücken und eine Bildschirmtastatur erscheint, über Hinweis: Bei Nutzung dieser Funktion bei DP-1.2- die Sie den Aktivierungsschlüssel eingeben können.
-
Seite 34: Netzwerk
55BDL6002H 5.1.5. Allgemeine Einstellungen (5). Status des Tiling tool prüfen Bild Menüsprache Bild Status Monitorgruppe Kacheln Monitor-ID Kacheln Netzwerk Öko-Modus Netzwerk Allgemeine Einstellungen Allgemeine Einstellungen Auto-Suche Erweitert Erweitert Hilfe Planung Hilfe Sleeptimer OneWire Lokale Tastensperre Fernbedienungssperre Menüsprache 5.1.4. Netzwerk Zum Festlegen der Menüsprache. - Seite 35 Wenn „Sommerzeit“ auf „Ein“ gesetzt ist, wird die Wiedergabe} ausgewählt ist. Sie müssen Echtzeituhr zur Sommerzeit (z. B. 5. April 2015 um 2:00 einen Ordner namens „philips“ im Uhr: Zeit wird um 1 Stunde nachgestellt; oder 25. Oktober Stammverzeichnis des USB-Gerätes...
- Seite 36 55BDL6002H Wiederhol.modi Sleeptimer 5. Rufen Sie auf und wählen Sie den Wiederholungsmodus. Schaltet das Anzeigegerät nach einem voreingestellten Zeitraum aus. OneWire Plan 1 Status Keine Wdh. Plan 2 Quelle Jeden Sonntag Verbinden und steuern Sie Ihre HDMI-CEC-konformen Geräte per HDMI-Port an diesem Display mit derselben...
-
Seite 37: Erweitert
Erweitert Betriebsanzeige-LED Hilfe Wählen Sie zum Abschalten der LED-Betriebsanzeige {Aus}. Logo anzeigen Wählen Sie {Aus} und das Philips-Logo wird bei Einschalten des Anzeigegerätes nicht angezeigt. Erweitertes Energie-Management Wenn diese Funktion auf {Ein} gesetzt ist, schaltet sich das Jitter clean Anzeigegerät automatisch aus, wenn kein Signal erkannt Zum Ein-/Abschalten der Jitter-Beseitigungsfunktion zur wird. -
Seite 38: Hilfe
55BDL6002H 5.1.7. Hilfe Bild Kacheln Netzwerk Allgemeine Einstellungen Erweitert Hilfe... -
Seite 39: Usb-Gerätekompatibilität
55BDL6002H USB-Gerätekompatibilität USB-Videountertitelformate (bei Sprachuntertiteln etc.) Max. Bildfrequenz Max. Bitrate Dateiendungen Container Videocodec Maximale Auflösung Audiocodec (Bilder/s) (Mb/s) MPEG-1 1920 x 1080 25p, 30p, 50i, 60i MPEG-1 (L1 und L2), .mpg MPEG-2 1920 x 1080 25p, 30p, 50i, 60i MPEG-1, 2, 2.5 L3,... - Seite 40 55BDL6002H MPEG-4 ASP 1920 x 1080 25p, 30p, 50i, 60i H.264 1920 x 1080 1920 x 1080i bei Feldfrequenz = 50, 60 Hz AAC/HE-AAC (v1 und 1920 x 1080p bei v2), .mp4 Bildfrequenz = 24, 25, 30 WMA, WMA-PRO 1280 x 720p bei...
- Seite 41 55BDL6002H Hinweise: • Ton oder Video funktionieren möglicherweise nicht, falls die Inhalte eine standardmäßige Bitrate/Bildwiederholfrequenz jenseits der in der obigen Tabelle gelisteten kompatiblen Bildfrequenz (Bilder/s) aufweisen. • Videoinhalte mit einer Bitrate oder Bildwiederholfrequenz jenseits der in der obigen Tabelle angegebenen Werte können...
-
Seite 42: Eingangsmodus
55BDL6002H Eingangsmodus VGA-Auflösung: Aktive Auflösung Standardauflösung Bildfrequenz Pixelrate Bildformat Ausgeschrieben Horizontale Vertikale Zeilen Pixel 60 Hz 25,175 MHz 72 Hz 31,5 MHz Video Graphic Array 75 Hz 31,5 MHz Wide Video Graphic WVGA 70 Hz 33,75 MHz 16:9 Array 60 Hz... -
Seite 43: Richtlinie Zu Pixelfehlern
PDP- / TFT-Bildschirmen für Plasma- & LCD-Anzeigegeräte eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben; dennoch garantiert Philips, dass alle Plasma- & LCD-Anzeigegeräte mit einer inakzeptablen Anzahl an Defekten innerhalb der Garantiedauer gemäß Ihren örtlichen Garantiebedingungen repariert werden. -
Seite 44: Dunkle Punktdefekte
Toleranzen bei Pixeldefekten Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur infolge von Pixeldefekten haben, muss ein PDP-/ TFT- Bildschirm in einem Plasma- / LCD-Bildschirm von Philips Pixel oder Subpixel aufweisen, die die in der nachstehenden Tabelle aufgeführten Toleranzen überschreiten. -
Seite 45: Reinigung Und Problemlösung
55BDL6002H Obwohl wir eine vollständige Verhinderung des Mura-Effekts nicht garantieren können, kann die Auftretenswahrscheinlichkeit von Mura durch diese Methoden minimiert werden: • Verringerung der Helligkeit der Hintergrundbeleuchtung • Verwendung eines Bildschirmschoners • Reduzierung der Umgebungstemperatur rund um das Gerät Reinigung und Problemlösung 9.1. -
Seite 46: Problemlösung
55BDL6002H 9.2. Problemlösung Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht 1. Schließen Sie das Netzkabel an. angeschlossen. 2. Stellen Sie sicher, dass der 2. Der Netzschalter an der Rückseite des Netzschalter eingeschaltet ist. - Seite 47 55BDL6002H Nachbilder können auch dann noch Ein Standbild wird längere Zeit angezeigt Achten Sie darauf, dass Standbilder nicht gesehen werden, wenn das Anzeigegerät längere Zeit angezeigt werden, da dies ausgeschaltet ist. (Beispiel: Standbilder, Nachbilder verursachen kann, die sich in inklusive Logos, Videospielen, den Bildschirm einbrennen.
-
Seite 48: Technische Daten
55BDL6002H Technische Daten Anzeige: Element Technische Daten Bildschirmgröße (aktiver Bereich) 54,6-Zoll-LCD (138,7 cm) Bildformat 16:9 Anzahl an Pixeln 1920 (H) x 1080 (V) Pixelabstand 0,63 (H) x 0,63 (V) [mm] Anzeigbare Farben 10 Bit; 1,07 Milliarden Farben Helligkeit (typisch) 2500 cd/m Kontrastverhältnis (typisch) -
Seite 49: Allgemein
55BDL6002H Allgemein: Element Technische Daten Stromversorgung 100 – 240 V Wechselstrom, 50/60 Hz Stromverbrauch (max.) 420 W Stromverbrauch (typ.) 300 W Stromverbrauch (Bereitschaftsmodus & < 0,5 W ausgeschaltet) Abmessungen [B x H x T] 1243,2 x 714 x 137,7 mm... - Seite 50 2020 © Koninklijke Philips N.V. Alle Rechte vorbehalten. Philips und der Philips-Schild sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz der Koninklijke Philips N.V. verwendet. Technischen Daten können sich ohne Vorankündigung ändern.
