Wasco EXDUL-581E Handbuch
Vorschau ausblenden Andere Handbücher für EXDUL-581E:
Inhaltsverzeichnis
EXDUL-581E
EDV-Nr.: A-371772
EXDUL-581S
EDV-Nr.: 371760

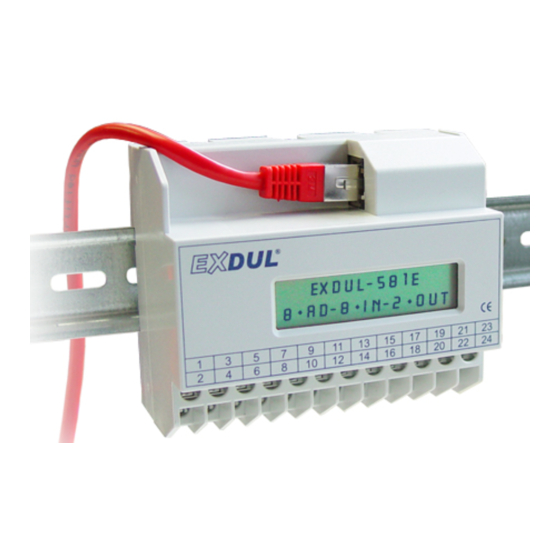

8 A/D-Eingänge 16 Bit (single-ended) oder
4 A/D-Eingänge 16 Bit (differentiell)
8 Eingänge über Optokoppler
2 Ausgänge über Optokoppler
5 Zähler 32 Bit
LCD-Anzeige (nur EXDUL-581E)
wasco
®
Handbuch
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wasco EXDUL-581E

  • Seite 1 EXDUL-581E EDV-Nr.: A-371772 EXDUL-581S EDV-Nr.: 371760 8 A/D-Eingänge 16 Bit (single-ended) oder 4 A/D-Eingänge 16 Bit (differentiell) 8 Eingänge über Optokoppler 2 Ausgänge über Optokoppler 5 Zähler 32 Bit LCD-Anzeige (nur EXDUL-581E) wasco ® Handbuch...
  • Seite 2 Gebrauch des Multifunktionsmoduls EXDUL-581 und dieser Dokumentation direkt oder indirekt entstandenen Schäden. Wichtiger Hinweis: Dieses Handbuch wurde für die Module EXDUL-581E und EXDUL-581S erstellt. Das EXDUL-581E bietet zusätzlich eine LCD-Anzeige, alle wei- teren Funktionen der Module sind identisch. Für das EXDUL-581S sind die Befehle und Funktionen, die das Display betreffen, nicht zutreffend.
  • Seite 3: Inhaltsverzeichnis

    6. 8 A/D-Eingänge 16 Bit ..............22 6.1 Single-Ended Betrieb ...................22 6.2 Differenz-Betrieb ....................23 6.3 Kombination von Single-ended und Differenz Messung ........25 6.4 Eingangsspannungsbereich ................25 6.5 Messmodi ......................27 6.6 Abgleich der A/D-Eingänge ..................29 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 4 14.1 Beschaltung der Optokoppler-Eingänge ............94 14.2 Beschaltung der Optokoppler-Ausgänge ............96 14.3 Beschaltung der A/D-Eingänge single-ended ............97 14.4 Beschaltung der A/D-Eingänge differentiell ............98 15. ASCII-Tabelle .................99 16. Produkthaftungsgesetz ..............102 17. EG-Konformitätserklärung ............104 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 5: Produktbeschreibung

    Anschlüsse der Eingangs- und Ausgangsoptokoppler einer 24poligen Schraubklemmleiste zugeführt. Das kompakte Gehäuse erlaubt den Einsatz als mobiles Modul am Notebook sowie als Steuermodul im Steuerungs- und Maschinenbau mit einfacher Wandmontage oder unkomplizierter Montage auf DIN EN-Tragschienen. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 6: Anschlussklemmen

    DIN0 / Zähler0 DIN1 / Zähler1 DIN2 / Zähler2 DIN3 / Zähler3 DIN4 / Zähler4 DIN5 DIN7 DIN6 DOUT+ DIN_COM DOUT1- DOUT0- GND_EXT Vcc_EXT Vcc_EXT: Anschlussklemme für externe Versorgungsspannung GND_EXT: Masse-Anschluss EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 7: Systemkomponenten

    3. Systemkomponenten 3.1 Blockschaltbild EXDUL-581E ext. Vcc +10V...+30V 16 Bit A/D-Wandler FIFO AIN00 - AIN07 Controller Optokopplerausgänge DOUT0 - DOUT1 Zähler Optokopplereingänge DIN0 - DIN7 Display Grafik 3.1 Blockschaltbild EXDUL-581E EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 8: Blockschaltbild Exdul-581S

    ® 3.2 Blockschaltbild EXDUL-581S ext. Vcc +10V...+30V 16 Bit A/D-Wandler FIFO AIN00 - AIN07 Controller Optokopplerausgänge DOUT0 - DOUT1 Zähler Optokopplereingänge IN0 - DIND7 Grafik 3.2 Blockschaltbild EXDUL-581S EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 9: A/D-Eingänge

    Zählfrequenz: max. 5 kHz 3.7 LCD Anzeige (nur EXDUL-581E) Matrixanzeige mit 2 Zeilen und 16 Spalten zur Darstellung von 16 Zeichen je Zeile Programmierbar zur Darstellung anwendungsspezifischer Daten oder als I/O-Zustandsanzeige EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 10: Inbetriebnahme

    Ethernet-Verbindung besteht, leuchtet die linke LED an der RJ45-Buchse des EXDUL-581 kontinuierlich grün. 4.2 Anschluss der Betriebsspannung Das EXDUL-581E / EXDUL-581S benötigt für den Betrieb eine Spannungsversorgung von +10 V ... +30 V DC an Klemme 23 (Vcc) und Klemme 24 (GND).
  • Seite 11: Integrierte Webpage Des Exdul-581E / Exdul-581S

    Einstellungsbereiche durch ein Passwort geschützt. Werksmäßig ist folgende Zugangskennung voreingestellt: Benutzerkennung: admin Kennwort: 11111111 Groß-/Kleinschreibung beachten! Falls über diese Zugangsdaten kein Zugriff möglich ist, wurde die Einstellung der Zugangskennung von Ihrem Systemadministrator geändert. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 12: Grundeinstellung Netzwerk-Konfiguration

    Alle Geräte, die sich im gleichen Netzwerk befinden, können miteinander kommunizieren. Beispiel: Ist der IP-Adresse 192.168.1.83 die Subnetzmaske 255.255.0.0 zugeordnet, so befindet sich das Gerät im Netz 192.168.-.- als Gerät -.-.1.83. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 13: Änderung Der Netzwerk-Konfiguration

    Beim Direktanschluß steht im Normalfall kein DHCP-Dienst zur Verfügung, da weder der PC noch das EXDUL diesen bietet. Für diesen Fall ist das EXDUL-581 über die zuletzt eingestellte statische IP-Adresse ansprechbar. Für EXDUL-Neugeräte ist die IP-Adresse 169.254.1.1 gültig. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 14: Konfiguration Mit Statischer Ip-Adresse (Dhcp Deaktiviert)

    Für die Konfiguration des EXDUL-581 auf die statische IP-Adresse muss DHCP in der EXDUL-581-Konfigurationsmaske deaktiviert werden. Für die Konfigurationsänderung schließen Sie das EXDUL-581 wie unter Kapitel 4.7 (Änderung der Netzwerk-Konfiguration) an ein LAN oder einen PC an. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 15 ASCI-Zeichen 0-9 sowie A-Z (Groß/Kleinschreibung egal) und dem - (Bindestrich) bestehen. Bestimmte IP-Adressen sind reserviert bzw. haben eine Sonderfunktion wie z.B.: 127.0.0.1 (local Host) 192.168.1.0 (0 ist Adresse des Netzes) mit 255.255.255.0 (Subnetz- maske) EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 16: Konfiguration Mit Dynamischer Ip-Adresse (Dhcp Aktiviert)

    Eingabe des Host-Namens oder der IP-Adresse des EXDUL-581. Jetzt sollte der Browser die EXDUL-581-Webpage öffnen. Durch Anklicken des Buttons TCP/IP Config öffnet sich die Konfigurationsmaske, in der Sie wie in nachfolgender Abbildung Enable DHCP aktivieren: EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 17: Lcd-Anzeige Während Des Bootvorgangs (Nur Exdul-581E)

    Infoanzeige. In Zeile 1 wird der Modul-Name angezeigt, in Zeile 2 die Information, dass das Modul initialisiert wird. Sobald der Bootvorgang abgeschlossen ist, erscheint in beiden Fällen, je nach Einstellung, ent- weder die I/O-Statusanzeige oder die UserLCD-Anzeige. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 18: Lcd-Anzeige Während Des Betriebs (Nur Exdul-581E)

    LCD-Anzeige geschrieben werden. Um einen „Screen-Burn“ zu vermeiden, wechselt die Anzeige im laufenden Betrieb etwa jede Minute für ca. fünf Sekunden von der I/O-Statusanzeige oder UserLCD-Anzeige in die Infoanzeige mit der aktuellen IP-Adresse. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 19: Zugriff Auf Das Exdul-581

    Version feststellen) können Sie die Webpage öffnen. Falls ein Öffnen der EXDUL-581-Webpage nicht möglich ist, überprüfen Sie die Netzwerkverbindung oder den eingegebenen Host-Namen. Nähere Informationen im Kapitel FAQ - Problembehandlung. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 20: Zugriff Über Tcp/Ip-Sockets

    TCP/IP-Verbindung das Lesen der Eingänge, das Setzen der Ausgänge, das Starten, Stoppen und Auslesen des Zählers, das Beschreiben der User- Speicherbereiche, das Auslesen der Verbindungs- und Modulinformationen sowie das Verändern der Konfigurationsdaten möglich. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 21: Host-Namen, Ip-Adresse Und Mac-Adresse Festsstellen

    Kommunikation des Suchprogrammes mit den EXDUL-5xx verhindert, ist eine Freigabe für das Programm erforderlich. Das ExdulUtility_v2_xx (oder höher) Suchprogramm ist auf der EXDUL- Software-CD oder auf www.wasco.de zum Download bereitgestellt. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 22: A/D-Eingänge 16 Bit

    Wie zuvor erwähnt wird dem Befehl zum Messen der Spannung ein Byte zur Kanalauswahl hinzugefügt. Welcher Wert für welchen Kanal einer single-ended Messung verwendet werden muss, ist aus der Tabelle 6.1 zu entnehmen. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 23: Differenz-Betrieb

    + (-) AIN04 & AIN05 (-) + Störspannungen auf beiden + (-) Signalleitungen und der AIN06 & AIN07 (-) + Analogmasse reduziert werden. Grafik 6.2-1 A/D-Wandler differentielle Messung EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 24 Eingangsspannungsbereiches liegen muss. Eine Eingangsspannung an AIN05 von +10V und einer Eingangsspannung an AIN06 von -10V ergibt eine Differenz von +20V, d.h. es muss ein Eingangsspannungsbereich von +/- 20.4V gewählt werden (siehe Kap. 6.4) EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 25: Kombination Von Single-Ended Und Differenz Messung

    Folgend sind zu den einzelnen Bereichen die dazugehörigen Bytewerte aufgelistet. Eingangsspannungsbereich Bytewert Spannung +/- 20.4V (nur bei Differenzmessung max +/- 10.2V → GND) +/-10.2V +/- 5.1V +/-2,55V +/-1.27V +/- 0.63V Tabelle 6.4 A/D-Wandler Eingangsspannungsbereiche EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 26: Ain00 = +10.2V Und Ain01 = -10.2V

    = +20V diff Nur die Differenz zwischen zwei Eingängen AIN01 -10V darf +20.4V bzw. -20.4V betragen. (Z.B. AIN00 = +10.2V und AIN01 = -10.2V, V -10.2V diff Grafik 6.4.3 20.4V) EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 27: Messmodi

    Nach Abschluss werden die Werte abgeglichen und in µV an den Anwender zurückgeschickt. Beispiel: Start 1. Kanal, 32 Messungen 2. Kanal, 32 Messungen 3. Kanal, 32 Messungen Grafik 6.5 Ende EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 28: Mehrfachmessung

    Dabei ist darauf zu achten, dass das FIFO nicht überläuft. Es wird empfohlen, diesen Messmodus nur mit einer Abtastrate von bis zu 20kS/s zu betreiben. Zudem darf in diesem Zeitraum kein EXDUL-Info-Register beschrieben werden. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 29: Abgleich Der A/D-Eingänge

    Endanwendung größere Temperaturabweichungen vorhanden sein, kann die A/D-Komponente des Moduls mittels nachträglichem Abgleich an die Umgebung angepasst werden. Die benötigte Software steht auf der CD bzw. im Internet zur Verfügung. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 30: Optokopplereingänge

    Masse des Moduls und Eingang beträgt 500 Volt, während die Spannung zwischen den Eingangskanälen auf 50 Volt begrenzt ist. 7.1 Pinbelegung der Eingangsoptokoppler 16,14,12,10 15,13,11,9 1,3,5,7 2,4,6,8 Abb. 7.1 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 31: Eingangsbeschaltung

    ® 7.2 Eingangsbeschaltung Optokoppler Schutzdiode DIN_COM Abb. 7.2 7.3 Eingangsstrom - 1,1V ≈ 3200Ω EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 32: Optokopplerausgänge

    Isolationsspannung zwischen Masse des Moduls und Ausgang beträgt 500 Volt. 8.1 Pinbelegung der Ausgangsoptokoppler 8.2 Optokopplerdaten Spannung-CE: max. 50V Spannung-EC: 0,1V Strom-CE: 150 mA 8.3 Ausgangsbeschaltung Optokoppler OUT..+ Schutzdiode OUT..- EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 33: Informations-, Lcd- Und Userregister

    Das Register Serien-Nummer kann vom Anwender lediglich gelesen werden. Die Serien-Nummer in der o. a. Tabelle dient als Formatbeispiel. In der Zeile S/N ist jeweils der Hex-Wert und darüber das dazugehörige ASCII-Zeichen für die Serien-Nummer 1044026 dargestellt. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 34: Speicherbereiche Usera, Userb, Userlcd1M* Und Userlcd2M

    Registern UserLCD-Zeile1 und UserLCD-Zeile2 bleiben beim Ausschalten nicht erhalten. Über das Register LCD-Kontrast ist der Display-Kontrast einstellbar, der auch beim Ausschalten erhalten bleibt. *: Nur für EXDUL-581E zutreffend, bei EXDUL-581S ohne Funktion! EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 35: Installation Des Treibers

    Modul werden die bei vielen Hochsprachen wie C, C++, C#, Visual Basic oder Java vorhandenen TCP/IP-Libraries benötigt. Beispiele in meh- reren Programmiersprachen für den Zugriff sind auf der mitgelieferten CD und auf unserer Website www.messcomp.com zu finden. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 36: Programmierung

    Bei der Entwicklung der Library wurde auf eine möglichst einheitliche API zwischen den unterschiedlichen EXDUL-Modulen geachtet. Dies ermöglicht es dem Anwender, bei Bedarf ohne großen Programmieraufwand von z.B. einem USB-EXDUL-Modul auf ein Ethernet- EXDUL-Modul (z.B. EXDUL-381 -> EXDUL-581) zu wechseln. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 37 Lesen aus Inforegister: string GetModulInfo(byte type) Parameter: type: Info-Typ (siehe Handbuch) Rückgabewerte: Gibt das Register "type" als string zurück Zusammenfassung: Liest die Modul-Information-Register aus Infobereich Info-Byte UserA UserB Hardwarekennung Seriennummer EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 38 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Schreiben des LCD-Modes: void SetLCDMode(byte mode) Parameter: mode: LCD-Modus Zusammenfassung: Setzt den LCD-Modus fest LCD-Modus LCD-Modus-Byte IO-Mode User-Mode EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 39 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH...
  • Seite 40: Aktueller Zustand Der Optokopplereingänge

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH...
  • Seite 41 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH...
  • Seite 42 +/- 0.63V AIN05 AIN06 AIN07 Differenzmessung AIN00+ / AIN01- AIN00- / AIN01+ AIN02+ / AIN03- AIN02- / AIN03+ AIN04+ / AIN05- AIN04- / AIN05+ AIN06+ / AIN07- AIN06- / AIN07+ EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 43: Führt Eine Adc-Messung Mit Einer Mittel

    +/- 0.63V AIN05 AIN06 AIN07 Differenzmessung AIN00+ / AIN01- AIN00- / AIN01+ AIN02+ / AIN03- AIN02- / AIN03+ AIN04+ / AIN05- AIN04- / AIN05+ AIN06+ / AIN07- AIN06- / AIN07+ EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 44: Führt Eine Adc-Blockmessung Über Mehrere Kanäle Aus (Siehe Handbuch)

    +/- 0.63V AIN05 AIN06 AIN07 Differenzmessung AIN00+ / AIN01- AIN00- / AIN01+ AIN02+ / AIN03- AIN02- / AIN03+ AIN04+ / AIN05- AIN04- / AIN05+ AIN06+ / AIN07- AIN06- / AIN07+ EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 45 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH...
  • Seite 46 +/- 0.63V AIN05 AIN06 AIN07 Differenzmessung AIN00+ / AIN01- AIN00- / AIN01+ AIN02+ / AIN03- AIN02- / AIN03+ AIN04+ / AIN05- AIN04- / AIN05+ AIN06+ / AIN07- AIN06- / AIN07+ EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 47: Zum Stoppen Der Dauerabtastung Wird Die Funktion Stopadc Benötigt

    +/- 0.63V AIN05 AIN06 AIN07 Differenzmessung AIN00+ / AIN01- AIN00- / AIN01+ AIN02+ / AIN03- AIN02- / AIN03+ AIN04+ / AIN05- AIN04- / AIN05+ AIN06+ / AIN07- AIN06- / AIN07+ EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 48 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Werksreset: void DefaultReset() Zusammenfassung: Setzt das Modul auf die Werkseinstellung zurück. Nach dem Befehl muss das Modul geschlossen und wieder neu geöffnet werden EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 49: Programmierung Mit Tcp-Libraries

    Bestätigungsstring gelesen werden. Modul 4 + n Byte Befehl 1 4 + m Byte Antwort 1 4 + x Byte Befehl 2 4 + y Byte Antwort 2 Grafik 11.4 Kommunikationsmodell EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 50 Byte 1 Byte 2 Die Anzahl der 4-Byte-Blöcke variiert von Befehl zu Befehl und ist zum Teil von der zu sendenden Datenmenge abhängig. Genauere Informationen befinden sich bei den einzelnen Befehlsbeschreibungen. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 51 8 weitere Bytes, in welchen das Passwort steht, angehängt. Zu- sätzlich muss das Längenbyte um den Wert 2 (+8Byte) erhöht werden. Die Rückantwort beinhaltet kein Passwort und entspricht dem normalen Antwortarray ohne Passwort. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 52: Befehlsübersicht

    0A 00 0A AD-Dauerabtastung starten 0A 00 0B AD-Dauerabtastung stoppen 09 00 00 Zähler0 09 00 01 Zähler1 09 00 02 Zähler2 09 00 03 Zähler3 09 00 04 Zähler4 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 53: Befehlszusammensetzung

    Daten 11. Zeichen [Leer] asci Daten 12. Zeichen [Leer] asci Daten 13. Zeichen [Leer] asci Daten 14. Zeichen [Leer] asci Daten 15. Zeichen [Leer] asci Daten 16. Zeichen [Leer] asci EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 54: Info: Alle Infobereiche Lassen Sich Nur Als Ganzer 16-Byte-Block

    Daten 11. Zeichen [Leer] asci Daten 12. Zeichen [Leer] asci Daten 13. Zeichen [Leer] asci Daten 14. Zeichen [Leer] asci Daten 15. Zeichen [Leer] asci Daten 16. Zeichen [Leer] asci EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 55 Daten 11. Zeichen [Leer] asci Daten 12. Zeichen [Leer] asci Daten 13. Zeichen [Leer] asci Daten 14. Zeichen [Leer] asci Daten 15. Zeichen [Leer] asci Daten 16. Zeichen [Leer] asci EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 56 Daten 3. Zeichen 4 reserviert Lesefunktion Infobereich Daten 4. Zeichen 4 Daten 5. Zeichen 0 Daten 6. Zeichen 2 Daten 7. Zeichen 6 reserviert reserviert reserviert reserviert reserviert reserviert reserviert reserviert reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 57 Daten 11. Zeichen [Leer] asci Daten 12. Zeichen [Leer] asci Daten 13. Zeichen [Leer] asci Daten 14. Zeichen [Leer] asci Daten 15. Zeichen [Leer] asci Daten 16. Zeichen [Leer] asci EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 58 (FLASH) abgelegt werden und beim Modulstart in die Register UserLCD1m bzw. UserLCD2m geladen werden. Alle Register sind nur als ganze 16-Byte- Blöcke lesbar. LCD-Befehl LCD-Befehl-Byte UserLCD1 & UserLCD2 UserLCD1m & UserLCD2m EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 59 Daten Zeile2 12. Zeichen [Leer] asci Daten Zeile2 13. Zeichen [Leer] asci Daten Zeile2 14. Zeichen [Leer] asci Daten Zeile2 15. Zeichen [Leer] asci Daten Zeile2 16. Zeichen [Leer] asci EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 60 Befehlscode 2. Byte Befehlscode 3. Byte Befehlscode 3. Byte Längenbyte → 8 Byte Längenbyte → 0 Byte LCD-Befehl LCD-Mode reserviert reserviert Schreibfunktion 00 (IO-Mode) LCD-Modus 01 (User-Mode) reserviert reserviert reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 61 Befehlscode 2. Byte Befehlscode 3. Byte Befehlscode 3. Byte Längenbyte → 4 Byte Längenbyte → 4 Byte 00 (IO-Mode) LCD-Befehl LCD-Mode LCD-Modus 01 (User-Mode) reserviert reserviert reserviert reserviert Lesefunktion reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 62 Befehlscode 2. Byte Befehlscode 3. Byte Befehlscode 3. Byte Längenbyte → 4 Byte Längenbyte → 4 Byte LCD-Befehl LCD-Kontrast Kontrastwert (Lowbyte - 00...FF) reserviert Kontrastwert (Highbyte - 00...0F) reserviert reserviert Lesefunktion reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 63 Hostname 15. Zeichen [Leer] asci Hostname 16. Zeichen [Leer] asci IP-Adresse 4. Byte Dezimalwert 63 IP-Adresse 3. Byte Dezimalwert 0 IP-Adresse 2. Byte Dezimalwert 168 IP-Adresse 1. Byte Dezimalwert 192 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 64 Secondary DNS 4.Byte Dezimalwert 115 Secondary DNS 3.Byte Dezimalwert 151 Secondary DNS 2.Byte Dezimalwert 237 Secondary DNS 1.Byte Dezimalwert 217 DCHP-Client Konfiguration 00 (DHCP disable) 01 (DHCP enable) reserviert reserviert reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 65 IP-Adresse 3. Byte Dezimalwert 0 IP-Adresse 2. Byte Dezimalwert 168 IP-Adresse 1. Byte Dezimalwert 192 Subnetmaske 4.Byte Dezimalwert 0 Subnetmaske 3.Byte Dezimalwert 255 Subnetmaske 2.Byte Dezimalwert 255 Subnetmaske 1.Byte Dezimalwert 255 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 66 Secondary DNS 1.Byte Dezimalwert 217 DCHP-Client Konfiguration 00 (DHCP disable) 01 (DHCP enable) reserviert reserviert reserviert reserviert reserviert MAC-Adresse 6.Zeichen MAC-Adresse 5.Zeichen MAC-Adresse 4.Zeichen MAC-Adresse 3.Zeichen MAC-Adresse 2.Zeichen MAC-Adresse 1.Zeichen EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 67: Schreiben Der Securitykonfiguration

    Beispiel: Schreiben der Securitykonfiguration Byte Senden Empfangen Beschreibung Befehlscode 1. Byte Befehlscode 2. Byte Befehlscode 3. Byte Längenbyte → 20 Byte 00 (Passwort deaktiviert) Security-Byte 01 (Passwort aktiviert) reserviert reserviert Schreibfunktion Securitykonfiguration EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 68: Lesen Der Securitykonfiguration

    Beispiel: Lesen der Securitykonfiguration Byte Senden Empfangen Beschreibung Befehlscode 1. Byte Befehlscode 2. Byte Befehlscode 3. Byte Längenbyte → 20 Byte 00 (Passwort deaktiviert) Security-Byte 01 (Passwort aktiviert) reserviert reserviert Lesefunktion Securitykonfiguration EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 69: Ändern Des Passwortes

    Passwort 3. Zeichen D asci Passwort 4. Zeichen U asci Passwort 5. Zeichen L asci Passwort 6. Zeichen 5 asci Passwort 7. Zeichen 8 asci Passwort 8. Zeichen 1 asci EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 70 Gesendet wird ein 8Byte langer Block und empfangen ein 4Byte Block als Bestätigung Ausgangskanal DOUT1 DOUT0 Schraubklemme Schaltzustand Byte Senden Empfangen Beschreibung Befehlscode 1. Byte Befehlscode 2. Byte Befehlscode 3. Byte 01 (→ 4Byte) Längenbyte r/w Byte (0→ schreiben) Optokopplerzustand reserviert reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 71 Empfangen Beschreibung Befehlscode 1. Byte Befehlscode 1. Byte Befehlscode 2. Byte Befehlscode 2. Byte Befehlscode 3. Byte Befehlscode 3. Byte 01 (→ 4Byte) Längenbyte Längenbyte Zustand Optokopplereingänge reserviert reserviert reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 72 Befehlscode 2. Byte Befehlscode 2. Byte Befehlscode 3. Byte Befehlscode 3. Byte Längenbyte Längenbyte Zähler Befehlscode Zähler0 starten Zähler Befehlscode Zähler0 stoppen Zähler0 resetten reserviert reserviert reserviert reserviert reserviert reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 73: Zähler0 Lesen

    Befehlscode 2. Byte Befehlscode 2. Byte Befehlscode 3. Byte Befehlscode 3. Byte 01 (→ 4Byte) Längenbyte Längenbyte Zähler Befehlscode Zähler Befehlscode Overflow-Flag rücksetzen Overflow-Flag rücksetzen reserviert reserviert reserviert reserviert reserviert reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 74: Ad-Einzelmessung

    01 (→ 4Byte) Längenbyte Kanalbyte Messwert Byte0 Bereichbyte Messwert Byte1 Messwert Byte2 Messwert Byte3 Spannung = (integer) (Byte3 * 0x1000000 + Byte2 * 0x10000 + Byte1 * 0x100 + Byte0) [µV] EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 75 Längenbyte Kanalbyte Messwert Byte0 Bereichbyte Messwert Byte1 reserviert Messwert Byte2 reserviert Messwert Byte3 Spannung = (integer) (Byte3 * 0x1000000 + Byte2 * 0x10000 + Byte1 * 0x100 + Byte0) [µV] EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 76 3 + n*4 Kanalbyte 3 + n*4 Messwert Byte0 4 + n*4 Bereichsbyte 4 + n*4 +1 Messwert Byte1 4 + n*4 +2 Messwert Byte2 4 + n*4 +3 Messwert Byte3 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 77 * 0x1000000 + Byte2 * 0x10000 + Byte1 * 0x100 + Byte0 ) [µV] Messwert AIN04 = (integer) (Byte3 * 0x1000000 + Byte2 * 0x10000 + Byte1 * 0x100 + Byte0 ) [µV] EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 78 Befehlscode 1. Byte Befehlscode 2. Byte Befehlscode 2. Byte Befehlscode 3. Byte Befehlscode 3. Byte Längenbyte → 4 Bytes Längenbyte Overflowflag 00 FIFO nicht übergelaufen 01 FIFO übergelaufen reserviert reserviert reserviert EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 79: Adc-Fifo Auslesen

    Längenbyte → n*4 Bytes Längenbyte Messwert Byte0 Messwert Byte1 Messwert Byte2 Messwert Byte3 Messwert Byte0 n*4 + 1 Messwert Byte1 n*4 + 2 Messwert Byte2 n*4 + 3 Messwert Byte3 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 80 Befehlscode 2. Byte Befehlscode 3. Byte Befehlscode 3. Byte Längenbyte → 8 Bytes Längenbyte Messwert Byte0 Messwert Byte1 Messwert Byte2 Messwert Byte3 Messwert Byte0 Messwert Byte1 Messwert Byte2 Messwert Byte3 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 81 > 3 Byte 4 Byte lesen (Befehl + Längenbyte) Längenbyte nein > 0 nein Es sind 4 Längenbyte Bytes im Empfangsbuffer FIFO ist leer 4 Längenbyte Bytes auslesen Empfangsroutine beendet EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 82: Ad-Mehrfachmessung

    +/- 0.63V AIN05 AIN06 AIN07 Differenzmessung AIN00+ / AIN01- AIN00- / AIN01+ AIN02+ / AIN03- AIN02- / AIN03+ AIN04+ / AIN05- AIN04- / AIN05+ AIN06+ / AIN07- AIN06- / AIN07+ EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 83 + 9 reserviert n*4 + 10 Kanalbyte n*4 + 11 Bereichsbyte Abtastrate = Byte2 * 65536 + Byte1 * 256 + Byte0 Messanzahl = Byte1 * 256 + Byte0 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 84 +/- 0.63V AIN05 AIN06 AIN07 Differenzmessung AIN00+ / AIN01- AIN00- / AIN01+ AIN02+ / AIN03- AIN02- / AIN03+ AIN04+ / AIN05- AIN04- / AIN05+ AIN06+ / AIN07- AIN06- / AIN07+ EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 85 Mit diesem Befehl wird die AD-Dauerabtastung gestoppt. Byte Senden Beschreibung Empfangen Beschreibung Befehlscode 1. Byte Befehlscode 1. Byte Befehlscode 2. Byte Befehlscode 2. Byte Befehlscode 3. Byte Befehlscode 3. Byte Längenbyte Längenbyte EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 86: Modulzugriff Über Labview Und Exdul.dll

    Dank der EXDUL.dll kann das Modul ohne großen Aufwand in ein LabVIEW- Projekt eingebunden werden. Neben LabVIEW und der EXDUL.dll-Datei wird zudem auf dem Rechner das .NET-Framework benötigt. Für genauere Informationen lesen Sie sich bitte das EXDUL-LabVIEW- Tutorial durch. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 87: Faq - Problembehandlung

    Sollte das nicht der Fall sein, überprüfen Sie die direkte Kabelverbindung zwischen EXDUL-581 und Computer (evtl. Crossover-Kabel notwendig), beim Netzwerkbetrieb prüfen Sie die Netzwerkleitungen zwischen EXDUL-581 und der Wand-Netzwerkbuchse, dem aktiven Ethernet-Switch oder Ethernet-Hub. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 88 IP-Adresse, die in die Netzwerk-ID und Geräte-ID gegliedert ist. Die Subnetzmaske trennt die IP-Adresse in den Netzwerkteil (Netzpräfix, Netzwerk-ID) und den Geräteteil (Geräte-ID). In der Grundeinstellung ist das EXDUL-581 auf DHCP-Client eingestellt. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 89 Wechseln Sie dazu in die MS-DOS-Eingabeaufforderung (siehe „Wie wechsle ich in die MS-DOS-Eingabeaufforderung?“), geben ipconfig ein und bestätigen Sie mit der Eingabetaste (Enter). Die Rückmeldung sollte ähnlich der folgenden Abbildung aussehen: EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 90 Start -> Systemsteuerung -> Netzwerkverbindungen (Netzwerk- und Internetverbindungen) -> gewünschte LAN-Verbindung auswählen (Doppelklick oder rechte Maustaste) -> Eigenschaften -> Internetprotokoll (TCP/IP) -> Eigenschaften Hinweis: Zum Ändern der TCP/IP-Einstellungen sind Administratorrechte notwendig! EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 91 EXDUL-5xx, wie für ein Netzwerk über Hub oder Switch mit mehreren Modulen. Für das Programm ist eine Freigabe in Ihrer Firewall erforderlich, falls diese die Kommunikation des Suchprogrammes mit den EXDUL-5xx verhindert. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 92: Technische Daten

    = 0..3 Volt Digitale Ausgänge über Optokoppler 2 Kanäle Leistungsoptokoppler Verpolungsschutz-Dioden Ausgangsstrom: max. 150 mA Spannung-CE: max. 50 V Zähler 5 programmierbare Zähler 32 Bit (belegen 5 Optokoppler-Eingänge) Zählfrequenz: max. 5 kHz EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 93 105 mm x 89 mm x 59 mm (l x b x h) Gehäuse Isolierstoffgehäuse mit integrierter Schnapptechnik zur DIN EN-Hutschienenmontage Geeignet für Aufbaumontagen, Schaltschrank- und Verteilereinbau sowie für mobile Tischeinsätze EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 94: Beschaltungsbeispiele

    Schalter o en = „0“ Schalter geschlossen = „1“ EXDUL-581 Schalter DIN0 + 24V (V DIN1 DIN2 DIN3 DIN4 DIN5 DIN6 DIN7 DIN_COM (GND Prinzipschaltbild Grafik 14.1.1 Beschaltung der Optokopplereingänge EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 95 Schalter o en = „0“ Schalter geschlossen = „1“ EXDUL-581 Schalter DIN0 (GND DIN1 DIN2 DIN3 DIN4 DIN5 DIN6 DIN7 DIN_COM + 24V (V Prinzipschaltbild Grafik 14.1.2 Beschaltung der Optokopplereingänge revers EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 96: Beschaltung Der Optokoppler-Ausgänge

    ® 14.2 Beschaltung der Optokoppler-Ausgänge EXDUL-581 DOUT+ + 24V (V Verbraucher DOUT00- (GND z.B. Lampe, Relais, Aktor DOUT01- Prinzipschaltbild Grafik 14.2 Beschaltung der Optokoppler-Ausgänge EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 97: Beschaltung Der A/D-Eingänge Single-Ended

    ® 14.3 Beschaltung der A/D-Eingänge single-ended Intern Extern AIN00 AIN01 Multiplexer Bereichs- unbeschaltete Kanäle auswahl AIN07 ADGND Grafik 14.3 Beschaltung der AD-Eingänge (Single-ended) EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 98: Beschaltung Der A/D-Eingänge Differentiell

    ® 14.4 Beschaltung der A/D-Eingänge differentiell Intern Extern AIN00 AIN02 AIN06 Multiplexer Bereichs- auswahl AIN01 AIN03 AIN07 unbeschaltete Eingänge ADGND Grafik 14.4 Beschaltung der AD-Eingänge (differentiell) EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 99: Ascii-Tabelle

    00011011 01000011 00011100 01000100 00011101 01000101 00011110 01000110 00011111 01000111 00100000 [Leer] 01001000 00100001 01001001 „ 00100010 01001010 00100011 01001011 00100100 01001100 00100101 01001101 00100110 & 01001110 ‚ 00100111 01001111 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 100 01101101 10011001 01101110 10011010 01101111 10011011 01110000 10011100 01110001 10011101 01110010 10011110 01110011 10011111 01110100 10100000 01110101 10100001 01110110 10100010 01110111 10100011 01111000 10100100 01111001 10100101 01111010 10100110 01111011 10100111 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 101 11000101 11110001 11000110 11110010 11000111 11110011 11001000 11110100 11001001 11110101 11001010 11110110 11001011 11110111 11001100 11111000 11001101 11111001 11001110 11111010 11001111 11111011 11010000 11111100 11010001 11111101 11010010 11111110 11010011 11111111 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 102: Produkthaftungsgesetz

    Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet werden. Besonders sei auf folgende Vorschriften hingewiesen: VDE0100; VDE0550/0551; VDE0700; VDE0711; VDE0860. Sie erhalten VDE-Vorschriften beim vde-Verlag GmbH, Bismarckstraße 33, 10625 Berlin. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 103 Kennwerte für ein Bauteil gelten, so muss stets ein Fachmann um Aus- kunft ersucht werden. Im Übrigen unterliegt die Einhaltung von Bau- und Sicherheitsvorschriften aller Art (VDE, TÜV, Berufsgenossenschaften usw.) dem Anwender/Käu- fer. EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 104: Eg-Konformitätserklärung

    IEC 801-4 EN 50082-1 EN 60555-2 EN 60555-3 Diese Erklärung wird verantwortlich für den Hersteller Messcomp Datentechnik GmbH Neudecker Str. 11 83512 Wasserburg abgegeben durch Dipl.Ing.(FH) Hans Schnellhammer Wasserburg, 31.01.2019 ________________________________ EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
  • Seite 105 804-530061C 802-563424J 802-561589J 19" Gehäuse: Vero PC-Gehäuse 145-010108L 19" Gehäuse: Zusatzelektronik 519-112111C Motherboard: GA-586HX PIV 1.55 Floppy-Controller: auf Motherboard Floppy: TEAC FD-235HF Grafikkarte: Advantech PCA-6443 Schnittstellen: EXDUL-581E A-371772 EXDUL-581S A-371760 EXDUL-581E / EXDUL-581S © 2019 by Messcomp Datentechnik GmbH DV04...
