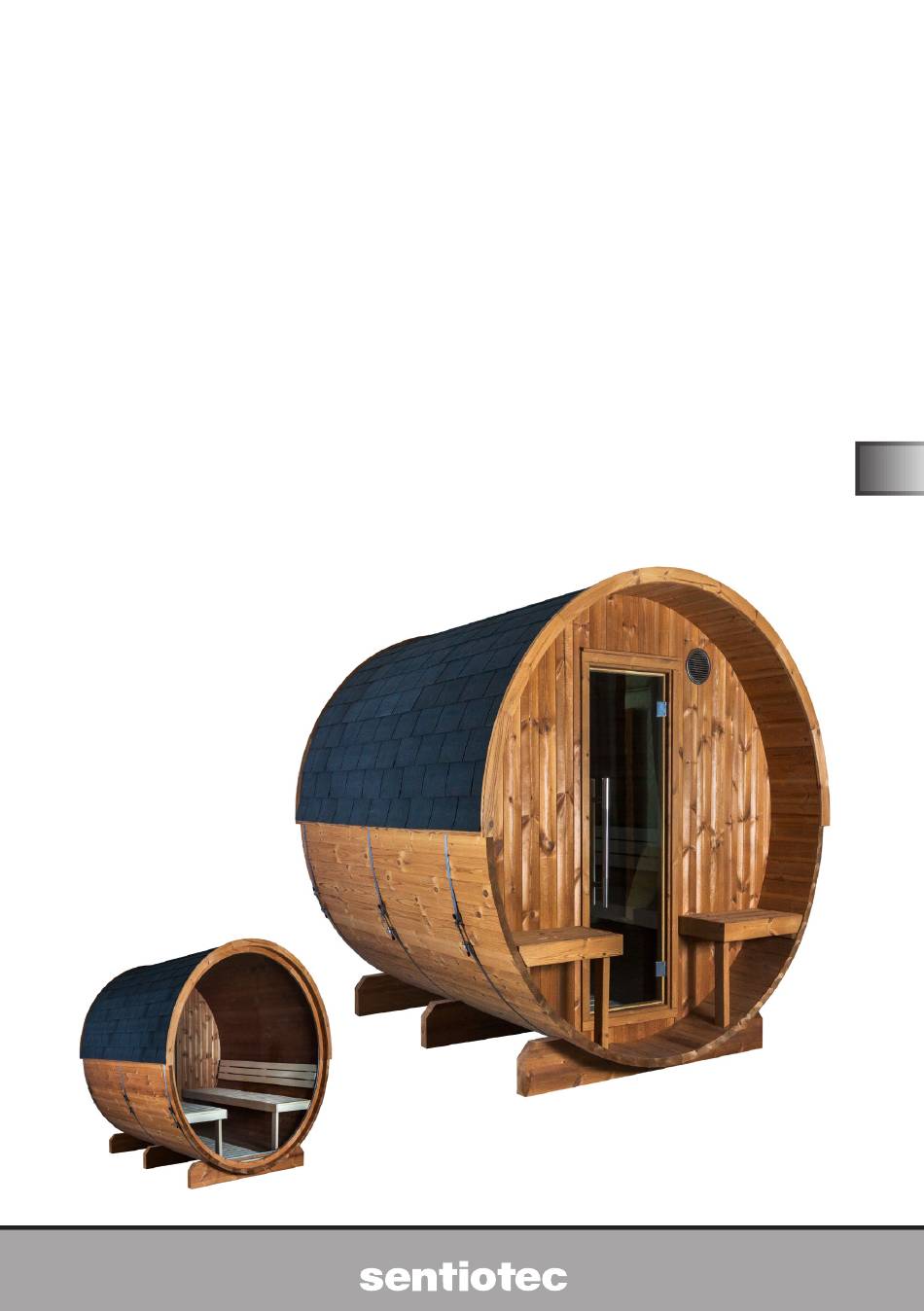

Sentiotec KASKI 240 VIEW Canopy Montageanleitung
Fasssauna
Verwandte Anleitungen für Sentiotec KASKI 240 VIEW Canopy
Inhaltszusammenfassung für Sentiotec KASKI 240 VIEW Canopy
- Seite 10 Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Wichtige Hinweise 1.2. Fundament 1.3. Verankerung der Außensauna 1.4. Benötigtes Werkzeug 1.5. Wartung und Reinigung 1.6. Entsorgung 2. Montage Kabine 2.1. Montage Standfüße 2.2. Montage Fassdauben 2.3. Montage Vorder- und Rückwand 2.4. Fertigstellung Fass 2.5. Montage Tür 2.6.
-
Seite 11: Montage Vorbereitung
1. Montage Vorbereitung Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. 1.1. Wichtige Hinweise ● Erkundigen Sie sich bei Ihrer zuständige Baubehörde (Gemeindeamt, Ma- gistrat) bezüglich den Bauvorschriften und Belastungsnormen. -
Seite 12: Fundament
Montageanleitung S. 4/8 1.2. Fundament Diese folgenden Fundmente haben sich in der Praxis bewährt - siehe Seite 9: • Fundamentplatte (Bodenplatte) • Streifenfundament Dabei ist bei beiden Varianten ein absolut waagrechtes und tragfähiges Funda- ment zu gewährleisten. Nur so kann eine einwandfreie Montage der Außensauna mit einer exakten Passgenauigkeit gewährleistet werden. - Seite 13 Montageanleitung S. 5/8 Dieses Symbol kennzeichnet Tipps und nützliche Hinweise Vorbohren Ablängen auf Naturmaß Annageln Verkabelung vornehmen Überprüfung des rechten Winkel: 80 cm Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten - Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante.
-
Seite 14: Wartung Und Reinigung
Montageanleitung S. 6/8 1.5. Wartung und Reinigung ● Die Sauna sollte innen mit einem feuchten Tuch gereinigt werden. Verwen- den Sie nur warmes Wasser - bei Bedarf empfehlen wir den Harvia Sauna Cleaner (SAC25040 - Reinigung und Desinfektion) ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen, um Schimmelbildung vorzubeugen. Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder Harzgallen vorkommen und man beim Aussortieren nicht erkennen kann in welcher Tiefe diese sich befinden. -
Seite 15: Montage Kabine
Montageanleitung S. 7/8 2. Montage Kabine ACHTUNG! Beachten Sie den Grundriss auf Seite 10 und die Abbildungen ab Seite 9. 2.1. Montage Standfüße Legen Sie die imprägnierten Standfüße[1,33] auf das Fundament (siehe Seite 9) wie dies in der Darstellung angezeigt ist (siehe Seite 12). Fixieren Sie diese provisorisch mit zwei Dauben[3]. Beachten Sie, dass die Standfüße parallel montiert werden. Stromzufuhr beachten! 2.2. Montage Fassdauben Die Dauben werden immer mit der Rundung nach oben zeigend zusam- mengesteckt. -
Seite 16: Montage Tür
Montageanleitung S. 8/8 Vor dem Spannen der Metallbänder entfernen Sie die Schrauben der Dauben. Spannen Sie die Metallbänder so fest, dass kein Spalt zwischen den Dauben sichtbar ist. Dies muss regelmäßig kontrolliert und ggf. nachgespannt werden. 2.5. Montage Tür Der Türrahmen[13,17] wird von innen in die Öffnung gestellt. Beachten Sie, dass die Türöffnung nach außen erfolgt - der Türanschlag ist links und rechts möglich. Fixieren Sie die Tür von außen mit den Abdeckleisten[15]. Türgriffe werden von innen verschraubt. 2.6. Montage Inneneinrichtung Montieren Sie die Bankauflageleisten[9a,c] in eine Höhe von ca. 52 cm zur unteren Daube. Legen Sie die Bänke[18a] ein und verschrauben diese mit der Daube. Befestigen Sie die Stützfüße[37] an den Bänken. Befestigen Sie die Rückenlehnen[19] ca. 20 cm über der Bank. - Seite 41 Pictures p. 9/23 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600...
- Seite 42 Pictures p. 10/23 2256 1600 2200...
- Seite 43 Pictures p. 11/23 7a 2095 x 817 x 65 mm 2160 x 2160 x 40 mm 585 x 332 x 65 mm 7c 2095 x 817 x 65 mm 525 x 133 x 65 mm 15a 1660 x 45 x 16 mm 17a 1690 x 28 x 28 mm 15b 650 x 45 x 16 mm 646 x 28 x 28 mm...
- Seite 44 Pictures p. 12/23 2.1. 36 Pcs. 3,5 x 30 4 x 70 A = B...
- Seite 45 Pictures p. 13/23 2.2. 4 x 70...
- Seite 46 Pictures p. 14/23 4 x 70 2.3. 16 Pcs. 3,5 x 40...
- Seite 47 Pictures p. 15/23 4 x 70...
- Seite 48 Pictures p. 16/23 2 Pcs. 3,5 x 50 4 x 70...
- Seite 49 Pictures p. 17/23 2.4. 4 x 70 4 x 70...
- Seite 50 Pictures p. 18/23 3,5 x 50 4 x 70 Optional...
- Seite 51 Pictures p. 19/23 25+26 25+26...
- Seite 52 Pictures p. 20/23 2.5. 12 Pcs. 4 x 60 4 x 60 3,2 x 40 2 x 4 Pcs. 4,5 x 60 3,2 x 40...
- Seite 53 Pictures p. 21/23 2.6. 6 Pcs. 8 Pcs. 5 x 70 4 x 70 6 Pcs. 8 Pcs. 4 x 60 4 x 60 2.7. 6 Pcs. 4 Pcs. 4 x 60 5 x 100 6 Pcs. 5 x 70 4 Pcs. 4 Pcs. 4 x 60 4 x 60...
- Seite 54 Pictures p. 22/23 2.8. 4 Pcs. 3,5 x 40 3,2 x 40 3 Stk. 3 Stk. Saunafass Kuusi Fichte 240x220 cm 6 Pcs. Kabel Abdeckleisten 1-053-428 12.05.2022 Datum 3,5 x 40 Gez. Böjthe Letzte Änd. 4 Pcs. 4 x 60 6 Pcs. 3 x 25 8 Pcs. 3,5 x 50...
- Seite 55 Pictures p. 23/23 2.9. 2400 2400 3 x 25 3 x 25 28 Pcs. 4 x 60...
