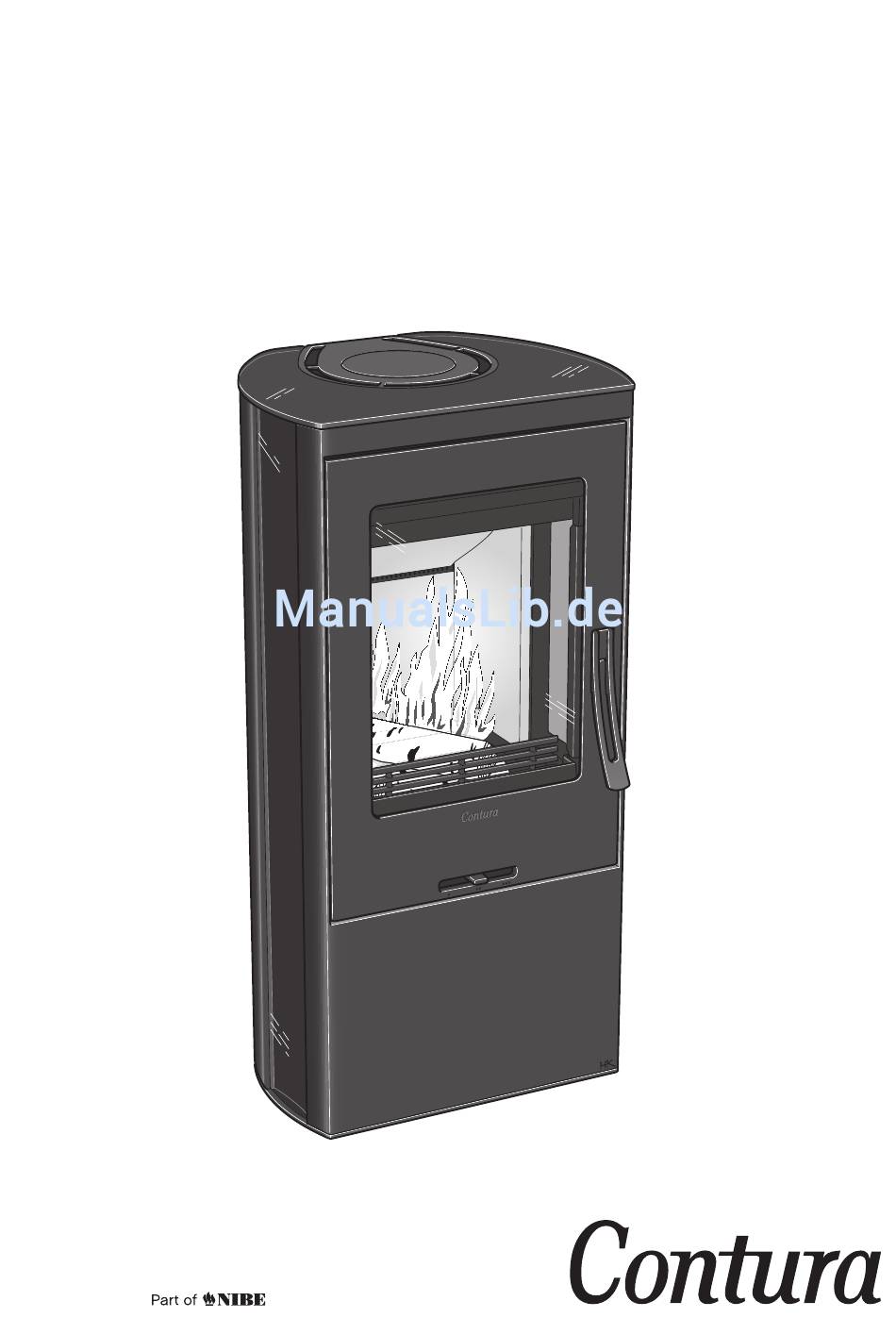

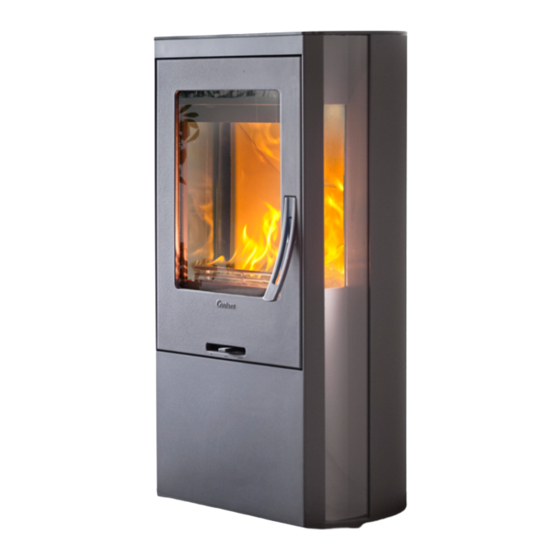

- Seite 1 Installations- anleitung C 35 Niedrig www.contura.eu...
- Seite 2 Zertifiziert Emission von gefährlichen Stoffen Zertifiziert Nennleistung 5 kW Wirkungsgrad Rauchgastemperatur am Anschlussstück bei 300°C Nennleistung Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung. Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES Markaryd, den 1. Juli 2013...
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive Wärmeausnutzung aufweist.
-
Seite 4: Technische Daten
FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad 80 % eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell C35L Kaminofen und Schornstein können... -
Seite 5: Installationsabstände Zu Wänden Und Decke
INSTALLATIONSABSTÄNDE Installationsabstände zu Wänden und Decke C 35L Der Mindestabstand zwischen Brennbare Decke Kaminofenöffnung und einem brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m. Die Maßskizzen enthalten nur die minimal zulässigen Installati- onsabstände für den Kaminofen. Beim Anschluss an einen Stahl- schornstein sind ebenfalls die Anforderungen zum Sicherheits- abstand für den Schornstein zu... -
Seite 6: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Kanal In warmen Bereichen ist der Kanal gegen Kondensation zu von außen oder indirekt über ein Ventil in der Außenwand des isolieren. Dies geschieht mit 30 mm Mineralwolle, die an der Raums, in dem der Kaminofen steht. -
Seite 7: Selbstschließende Tür
ZULUFT/ZUBEHÖR Selbstschließende Tür Der Kaminofen ist mit einer Feder zum automatischen Schließen der Tür ausgestattet. Diese Feder befindet sich oberhalb des Strahlungsbleches. Die Schließkraft der Tür kann verstellt werden, indem man die Feder zwischen den drei Befestigungspunkten am Hebelarm umsetzt. Auch die Neigung des Kaminofens beeinflusst die Schließkraft der Feder. -
Seite 8: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss • Ein Rauchkanal mit starken Biegungen und horizontalem an einen Schornstein, der für eine Rauchgastemperatur von Verlauf verringert den Schornsteinzug. Die maximale 350°C ausgelegt ist. horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 9: Oberseitiger Anschluss An Den Schornstein
SCHORNSTEIN Schornsteinanschluss Oberseitiger Anschluss an den Schornstein Das Warmluftgitter muss montiert sein, bevor ein Schornsteinanschluss an der Oberseite erfolgt. Reinigen Zum Reinigen muss die Rauchumlenkplatte entfernt werden. Bei der Contura 30-Serie heben Sie die Umlenkplatte einfach hoch und entfernen das Seitenteil. Danach nehmen Sie die Rauchumlenkplatte und die übrigen Teile heraus. -
Seite 10: Montage Der Verkleidung
MONTAGE Montage der Verkleidung... - Seite 11 MONTAGE...
- Seite 12 MONTAGE Reinigen Sie vor der weiteren Montage gründlich die inneren und äußeren Seitenscheiben.
-
Seite 13: Endabnahme Der Installation
MONTAGE Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden. - Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811224 IAV SE-EX C35L-7 Die aktuelle Version dieser Heizinstruktion kann unter 2015-10-07 www.contura.eu heruntergeladen werden.
