Installations-
anleitung
C 650
www.contura.eu

Werbung

Inhaltsverzeichnis
loading

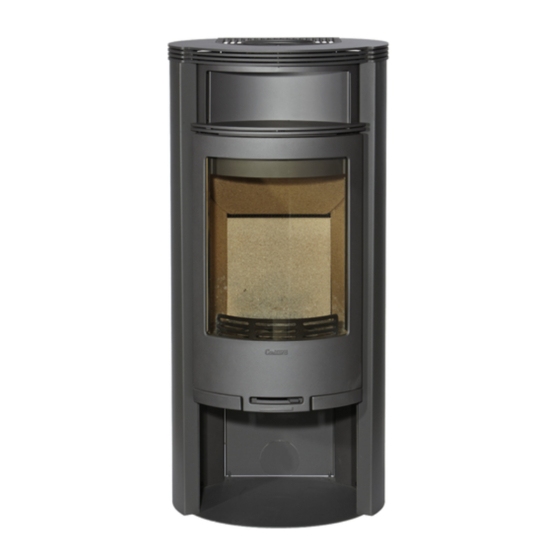

Inhaltszusammenfassung für Nibe Contura C 650

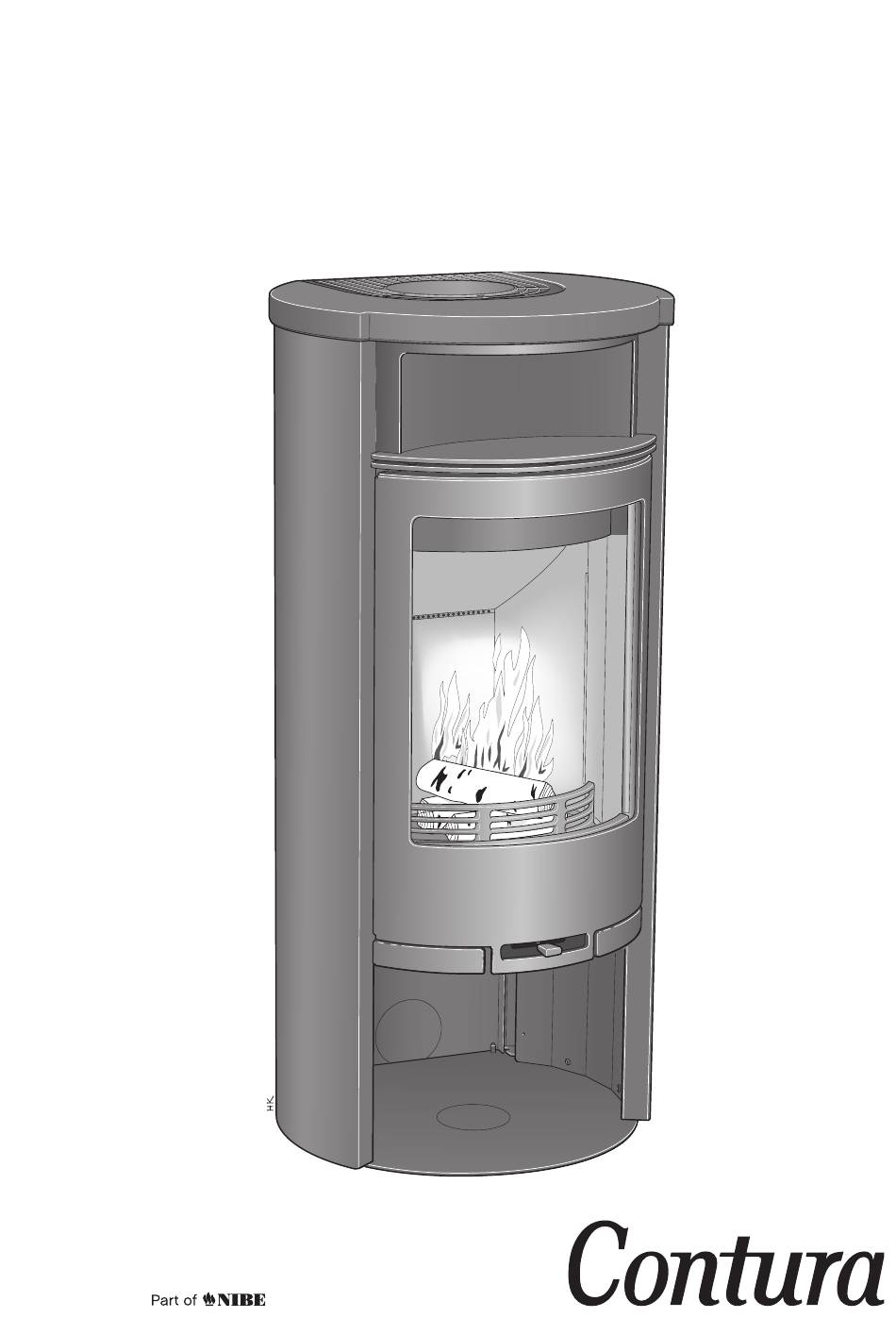

  • Seite 1 Installations- anleitung C 650 www.contura.eu...
  • Seite 2: Hersteller

    Zertifiziert Emission von gefährlichen Stoffen Zertifiziert Nennleistung 6 kW Wirkungsgrad Rauchgastemperatur am Anschlussstück bei 280°C Nennleistung Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung. Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES Markaryd, den 1. Juli 2013...
  • Seite 3: Inhaltsverzeichnis

    INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive Wärmeausnutzung aufweist.
  • Seite 4: Wichtige Hinweise

    FAKTEN Wichtige Hinweise! Technische Daten Montage durch Tragender Untergrund Leistung 3-9 kW Nennleistung 6 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 80% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell Kaminofen und Schornstein können maximale Funktionalität und Sicherheit des...
  • Seite 5: Demontage

    DEMONTAGE So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile entnommen werden. Drehen Sie den Gussboden bei Bedarf leicht. Die erneute Montage erfolgt in umgekehrter Reihenfolge. Wenn der Freiraum als Holzfach verwendet wird, muss das Strahlungsblech unter dem Einsatz montiert sein.
  • Seite 6: Schornsteinanschluss

    SCHORNSTEIN Schornsteinanschluss • Ein Rauchkanal mit scharfen Biegungen und horizontalem • Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt.
  • Seite 7: Zufuhr Von Verbrennungsluft

    ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird.
  • Seite 8: Installationsabstände

    INSTALLATIONSABSTÄNDE Installationsabstände C 650 Der Mindestabstand zwischen BEI DER INSTALLATION EINES DREHTELLERS Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- brennbaren Gebäudeteil oder ten Installationsabstände nicht. Brennbare Decke Einrichtungsgegenständen Siehe separate Installationsanleitung für den beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl- schornsteins an der Oberseite verweisen wir auf die Montagean- leitung des entsprechenden Fab-...
  • Seite 9: Montage Von C 650

    MONTAGE Montage von C 650...
  • Seite 10 MONTAGE Halten Sie die Seitenverkleidung etwa 20 mm über das Fußblech und drehen Sie die Vorderseite der Seitenverkleidung um die Kante der Beine ein. Führen und drücken Sie die Stirnseite der Seitenverkleidung über den Wellenzapfen des Fußblechs.
  • Seite 11 MONTAGE Verwenden Sie eine Torxschraube mit Scheiben, um die Seitenverkleidung zu befestigen. Justieren Sie die Seitenverkleidung so, dass sie sich mit der Vorderseite zum Einsatz und mit der Rückseite zum Rückenblech befindet. Montieren Sie Blech-, Specksteinaufsatz oder Backfach gemäß den Angaben im Abschnitt für das jeweilige Zubehör auf Seite 28 bis 30.
  • Seite 12: Montage Des Backofens (Zubehör)

    MONTAGE Montage des Backofens (Zubehör) Positionieren Sie die Backfachklappe auf dem Zapfen. Haken sie das obere Scharnier fest und ziehen Sie eine der Schrauben leicht an. Schließen Sie die Backfachklappe und stellen Sie diese waagerecht ein. Öffnen Sie sie im Anschluss daran vorsichtig und ziehen Sie beide Schrauben fest an.
  • Seite 13: Montage Der Warmhaltenische Aus Blech (Zubehör)

    MONTAGE Montage der Warmhaltenische aus Blech (Zubehör) Tauschen Sie die vormontierte Stellschraube im Wärmefach gegen die beiliegende längere Stellschraube aus. Platzieren Sie die Warmhaltenische im Warmhaltefach. Verwenden Sie für eine waagerechte Montage an der Rückseite Stellschrauben. An der Warmhaltefachseite befindet sich ein kleiner Spalt.
  • Seite 14: Montage Der Warmhaltenische Aus Speckstein (Zubehör)

    MONTAGE Montage der Warmhaltenische aus Speckstein (Zubehör) Die Bodenplatte der Warmhaltenische wird im Warmhaltefach montiert. Verwenden Sie an der Rückseite Stellschrauben für eine waagerechte Montage. Legen Sie danach Verpackungspapier zum Schutz vor Kratzern aus, wenn die Oberseite in die richtige Position geschoben wird. Sockelmontage (Zubehör) 3-4 mm...
  • Seite 15: Montage Des Auszugsfachs (Zubehör)

    MONTAGE Montage des Auszugsfachs (Zubehör) Bei der Schubladenmontage muss stets die Sollbruchstelle am Rückenblech entfernt werden, damit die Konvektionsluft zugeführt wird. Lösen Sie die hintere Inbusschraube drei Umdrehungen. Legen Sie die Auszugseinheit auf das Fußblech. Halten Sie die Auszugseinheit über die hinteren Montieren Sie das Auszugsfach mit vier Inbusschrauben.
  • Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811111 IAV SE-EX C650 - 3 Händler.
