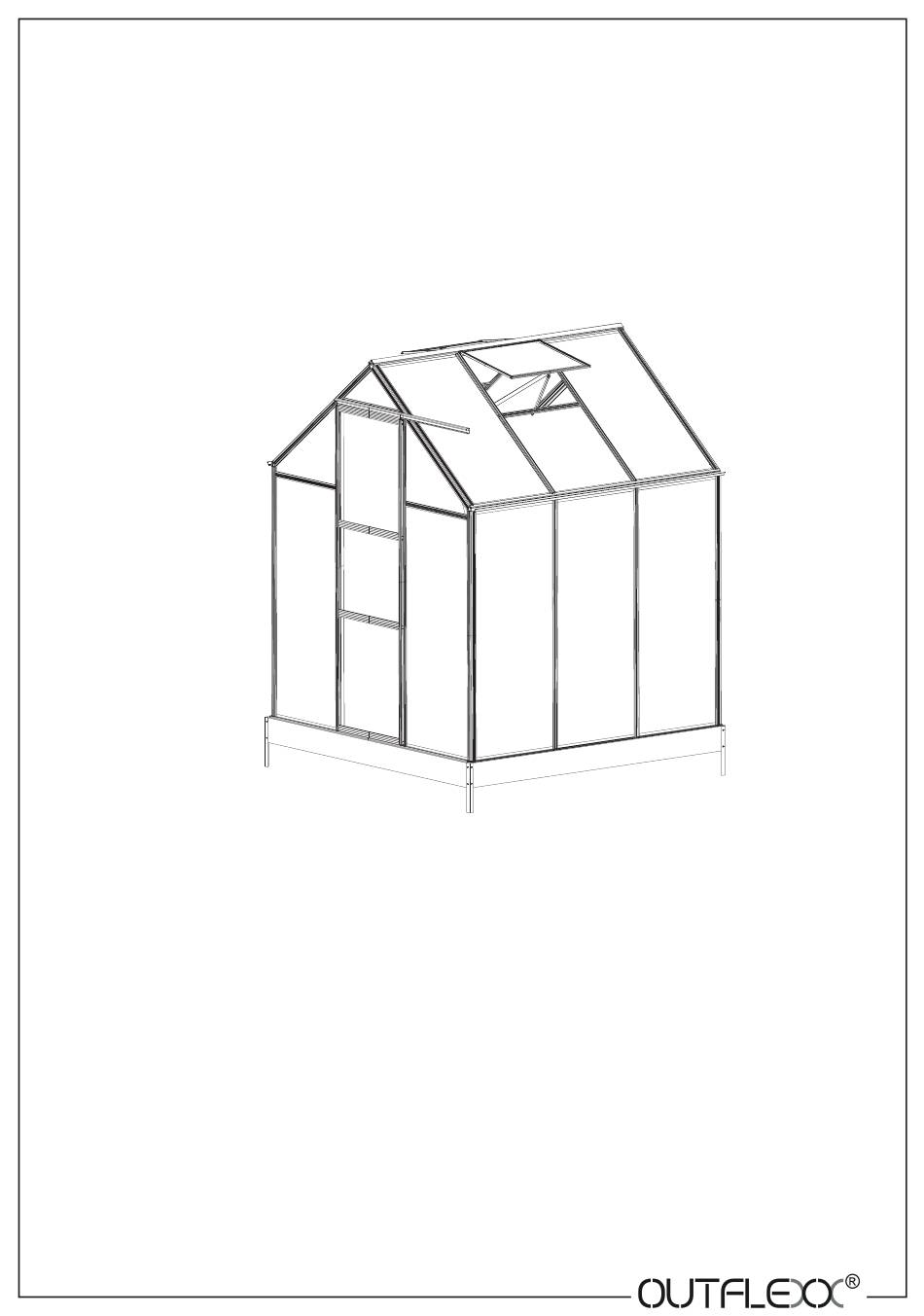

- Seite 1 Montageanleitung Montageanleitung Art. Nr. 13742 Produktma e: (L X B X H): 195 X 195 X 205 CM Produktmaße: 195x195x205cm Bitte lesen Sie sich diese Anleitung sorgf ltig Bi� e lesen Sie Sich diese Anleitung sorgfäl� g vor der Montage durch.
- Seite 2 Sicherheitshinweise Arbeitsbereich trocken und sauber halten! Ein überladener, feuchter oder nasser Arbeitsbereich kann Verletzungen verursachen. Bereiten Sie einen fl achen und ebenen Untergrund vor! Stellen Sie sicher, dass das Gewächshaus auf einem ebenen und fl achen Untergrund aufgebaut wird. Mon� eren Sie das Gewächshaus nicht bei starkem Wind oder an einem Ort der starkem Wind ausgesetzt ist! Obwohl das Gewächshaus dafür entwickelt wurde stärkeren Wind auszuhalten als normale Gewächshäuser, bauen Sie es nicht bei starkem Wind oder an einem Ort auf, der starkem Wind ausgesetzt ist.
- Seite 3 Teil Nr. Anz. überspringen Sie diesen Schritt, falls Sie kein Fundament ben tigen: W05 12 S01 16 M01 16 Schritt 1 Bei der Befestigung des Gew chshauses an der Basis, bitte die vorhandenen Gew chshaus-Schrauben l sen und die W05 Clips befestigen. Es werden keine zus tzlichen Muttern oder Bolzen ben tigt.
- Seite 4 Schritt 3 Schritt 4...
- Seite 5 (P7-P10) (P4-P6) (P11-P17) Türmontage Vorderwand hintere Wand Seiten und Dach Teil Nr. Anz. Teil Nr. Anz. Teil Nr. Anz. Teil Nr. Anz. L01A L01A L02A L18A L01B L01B L02B L01C L01D L03B L16B L03B L01E L05C L02C L03A Ø4X16 L02D L03B L05A L03C...
- Seite 6 Teil Nr. Anz. Türmontage L18A L16B Ø4X16 L18A L16B L16B Schritt 1-4 L18A Schritt 1-5 Schritt 1-6...
- Seite 7 Dachentlüftung Teil Nr. Anz. Schritt Schritt Schritt Ø4X12 Ø4X8 Schritt Schritt Schritt Schritt Schritt Schritt...
- Seite 8 (P4-P6) hintere Wand Teil Nr. Anz. L01A L01B L01C L03B L02C L02D L05A L08A 3-10 Schritt M6X10 Die abgewinkelten Eckhalter werden auf die Form des Daches geschnitten und angebracht. Bitte stellen Sie sicher, dass sie korrekt an jeder L01B Seite angebracht sind L01A L08A Schritt...
- Seite 9 Die abgewinkelten Eckhalter werden auf die Form des Daches geschnitten und angebracht. Bitte stellen Sie sicher, dass sie korrekt an jeder Seite angebracht sind L01B L05A L02D L02C L05A L05A L02D L05A L08A Schritt Schritt S01x2 S01x2 S01x2 L03B L03B L03B Schritt Schritt...
- Seite 10 Schritt Schritt Verwenden Sie W04, um L02D um L01C zusammenzuführen. Die Aluminiumkomponenten sollten einen festen Sitz ohne gro e Lücken haben. L01C S01/M01 S01/M01 L01A L01C L01C L02D L01C 3-10 Schritt Schritt...
- Seite 11 Teil Nr. Anz. (P7-P10) Vorderwand L01A L01B L01D L01E L03A L03B L03C L04A L04B 4-14 Schritt L05A L05B M6X10 M6X16 Schritt Die abgewinkelten Eckhalter werden auf die Form des Daches geschnitten und angebracht. Bitte stellen Sie sicher, dass sie korrekt an jeder Seite angebracht sind L04B L04A...
- Seite 12 L05B L01A L05A L05B L05B L05A L05A Schritt Schritt L03C L04A L03B L03C L05B L03B Schritt...
- Seite 13 L01E S01(2St )/ jeder L03C L01B L05B L05A L01E L01D Schritt Schritt S01/M01 Schritt...
- Seite 14 S01(4St) L03A 4-11 Schritt M01/S01 4-10 Schritt L03A 4-12 Schritt Benutzen Sie S02 und M01 um W03 in die richtige Position zu bringen. Die Aluminiumkomponenten sollten einen festen Sitz ohne gro e Lücken haben. S02/M01 S02/M01 S02(2St) 4-13 Schritt 4-14 Schritt...
- Seite 15 Teil Nr. Anz. (P11-P17) Seiten und Dach L02A L02B L03B L05C L08B L08B Schritt Wichtig: Bitte stellen Sie sicher, dass Sie 3x S01 in den Kanal von jedem L02A einsetzen, diese 1 Schraube wird sp ter ben tigt, um die Verspannung zu regeln. L02A Schritt...
- Seite 16 L02A Schritt L02A L02A L08B Schritt...
- Seite 17 L05C L05C L05C L05C Step 4-14 Schritt Schritt...
- Seite 18 Wichtig: Stellen Sie bitte sicher, dass Sie 5x S01 in den Kanal von L02B einsetzen, 3 Stück werden sp ter ben tigt, um die Verstrebungen von Fenster - Entlüftungen zu regeln. L02B Schritt Schritt Schritt...
- Seite 19 Wichtig: Stellen Sie bitte sicher, dass Sie 5x S01 in den Kanal von L02B einsetzen, 3 Stück werden sp ter ben tigt, um die Verstrebungen von Fenster - Entlüftungen zu regeln. L02B Schritt L03B S01 (4St) L03B WICHTIG: Y9 ist das letzte zu montierende Polycarbonat.
- Seite 20 Wichtig: Stellen Sie bitte sicher, dass Sie 5x S01 in den Kanal von L02B einsetzen, 3 Stück werden sp ter ben tigt, um die Verstrebungen von Fenster - Entlüftungen zu regeln. L02B Schritt Schritt Schritt...
- Seite 21 Wichtig: Stellen Sie bitte sicher, dass Sie 5x S01 in den Kanal von L02B einsetzen, 3 Stück werden sp ter ben tigt, um die Verstrebungen von Fenster - Entlüftungen zu regeln. L02B WICHTIG: Y9 ist das letzte zu montierende Polycarbonat. Schieben Sie L03B nach oben, bevor Sie Y9 montieren Schritt und dann wieder über Y9 schieben,...
- Seite 22 L05D L05D L05D L05E L05E L05E L05D L05D L05F Ø4X8 L05F J02L/R L05F L05F J03L/R L05F Unterputzmontage Schritt Schritt J03L/R J02L/R J02L/R J02L/R Schritt...
- Seite 23 Unterputzmontage Dichten Sie die Lücke mit neutralem Silikon-Dichtmittel ab. J013R/L...
