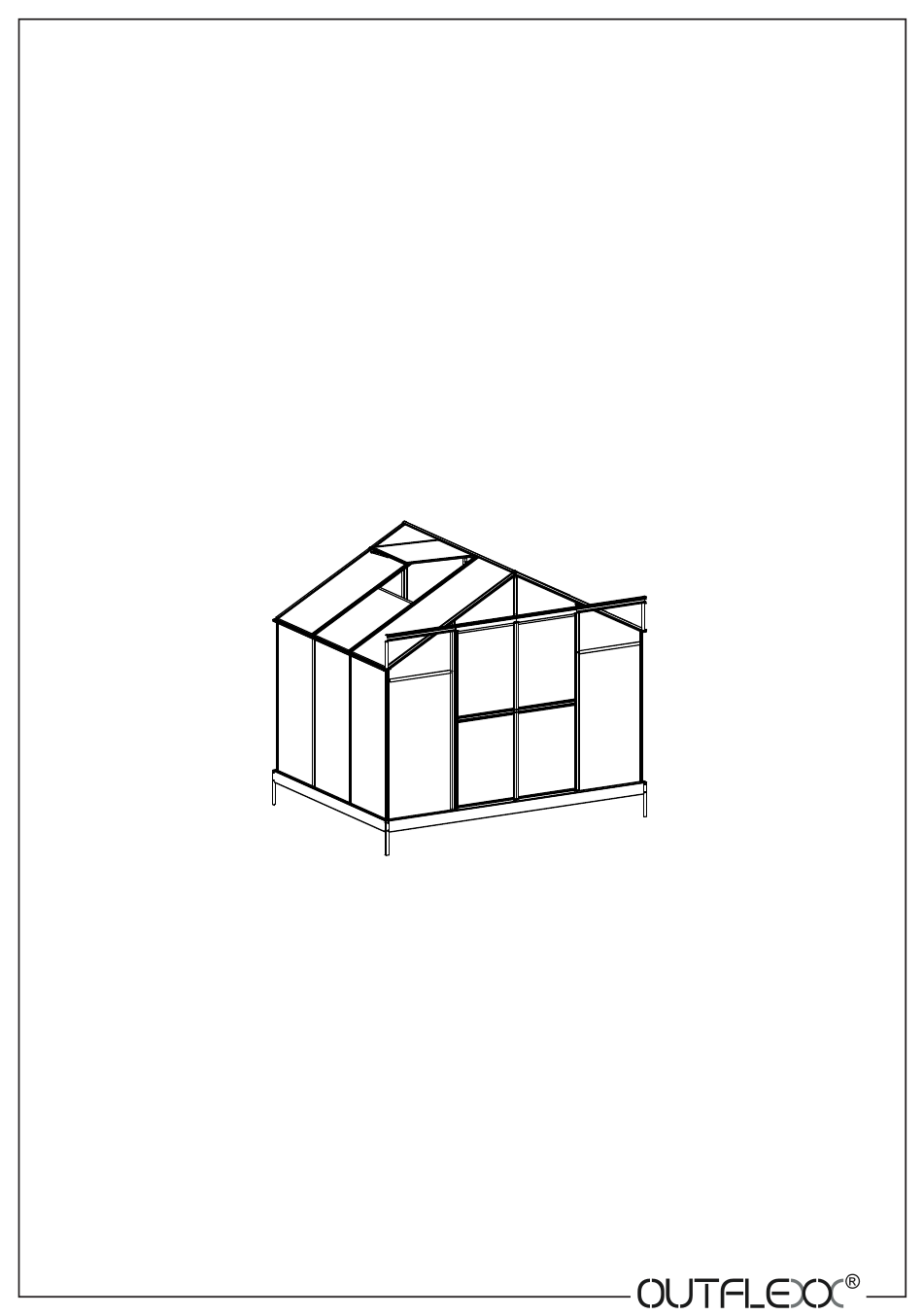

- Seite 1 Montageanleitung Art.Nr.:30892 Produktmaße: (L x B x H): 192 x254 x 210 cm Bitte lesen Sie sich diese Anleitung sorgfältig vor der Montage durch.
- Seite 2 Sicherheitshinweise Arbeitsbereich trocken und sauber halten! Ein überladener, feuchter oder nasser Arbeitsbereich kann Verletzungen verursachen. Bereiten Sie einen flachen und ebenen Untergrund vor! Stellen Sie sicher, dass das Gewächshaus auf einem ebenen und flachen Untergrund aufgebaut wird. Montieren Sie das Gewächshaus nicht bei starkem Wind oder an einem Ort der starkem Wind ausgesetzt ist! Obwohl das Gewächshaus dafür entwickelt wurde stärkeren Wind auszuhalten als normale Gewächshäuser, bauen Sie es nicht bei starkem Wind oder an einem Ort auf, der starkem Wind...
- Seite 3 Stk. Teil Fundamentmontage M6X10 M4.2X13 C1 D1 4*S03 Es wird empfohlen, das Gewächshaus mit dem Fundament zu befestigen. Am besten wird dieses erst am Ende erledigt, nachdem das Gewächshaus vollständig aufgebaut ist. L08M L08C L08M L10M L08C L10M L08C Verwenden Sie einen elektrischen Schraubenzieher, um die selbstschneidenden Schrauben (Z27) durch die Schwellen (L08C, L10M und L08M) und den Sockel (C1 und D1) zu befestigen.
- Seite 4 Stk. Stk. Teil Teil M5X10 L01A L08C D139 L01B D140 L08M M4X10 L02A D141 L10M L02G L02C D142 M5X35 L11A L02D M5X12 L02E L11B M4X12 L11C L02F L02H L23A L02J Mitgelieferte Werkzeuge L03A L15A L04A L17A L04B L18A L05A L02K L06C L19A L07C...
- Seite 5 Stk. Teil Fenster Montage L19A L20A L21A M5X10 L20A M4X10 L19A L19A L21A...
- Seite 6 Stk. Teil Tür Montage L15A L15A L17A L18A L02K M5X10 L02K L18A L18A L17A...
- Seite 7 Stk. Teil Rahmen Montage L01A L01B L02A L01A L02C L02D L01B L02E L01B L02F L08M L08C L02H L08C L01A L08M L08C L10M L10M M5X10 L01A&B Befestigen Sie die Aluminiumprofile wie gezeigt mit S20 & M08. L02H L02D L02A&C&D&E&F L02C L02A L02A L02F L02E...
- Seite 8 Stk. Teil L09A L09C L09M L09M L09A M5X10 L09C L09A L09C L09A&C&M L01A&B L09A&C&M Schieben Sie die Platten in dierichtige Position.
- Seite 9 Stk. Teil L07C M5X10 L07C L07C L07C L07C Befestigen Sie L07C wie gezeigt mit S20 und M08. L07C L07C Schieben Sie die Platten in die richtige Position.
- Seite 10 Teil Stk. L11A L11B L02G L11A L02J L11A D141 L11A L02G L02J L11A L11B M5X10 L11A&B L11A&B S20X2 Schieben Sie S20 * 2Stück L02E&F in die Führungsschiene von L11A & L11B. L02J D141 L02E&F Stecken Sie D141 in den Schlitz von L02E &...
- Seite 11 Teil Stk. L04A L04B M5X10 L04A L04B L04B L04A...
- Seite 12 Teil Stk. Bringen Sie L06C & L05A * 2Stück in Position, und befestigen Sie diese dann zusammen mit L04A/L04B L06C L05A mit S20 & M08. L09C L04A&B L05A L06C M5X10 M5X35 L05A L05A L05A L05A S47X2 Schieben Sie S47 * 2Stück in L05A dieFührungsschiene von L09C, indie das Fenster...
- Seite 13 Teil Stk. Bringen Sie Y10 in Position, und befestigen Sie dann L03A L03A mit S20 und M08. L11C M5X10 Wiederholen Sie den Schritt wie oben. L03A 1. Schieben Sie das Fenster in Position. L11C 2. Schieben Sie S20 * 2Stück in die Führungsschiene von L11C, und befestigen Sie diese mit L09B.
- Seite 14 Teil Stk. L03A L03A M5X10 Y10 in Position bringen. Installieren Sie die restlichen Y10 und L03A in der Reihenfolge wie in den vorherigen Schritten. L03A...
- Seite 15 Teil Stk. L05A L05A M5X10 L05A Entfernen Sie S20, bevor Sie die beiden L05A befestigen. L05A L05A L05A L05A Bringen Sie Silikondichtmittel (nicht im Lieferumfang enthalten) auf dieoben angegebenen Stellen an, um das Austreten von Wasser zuverhindern.
- Seite 16 Teil Stk. M5X12 Befestigen Sie L14 wie gezeigt mit D142 und S26. Tür Tür L10M Schieben Sie die Tür in die Schienen von L14 & L10M.
- Seite 17 Teil Stk. L23A D139 D140 D142 M5X12 L23A M4X12 L23A D142 D140 D140 D139 L23A Befestigen Sie die Abdeckungen wie oben gezeigt.
