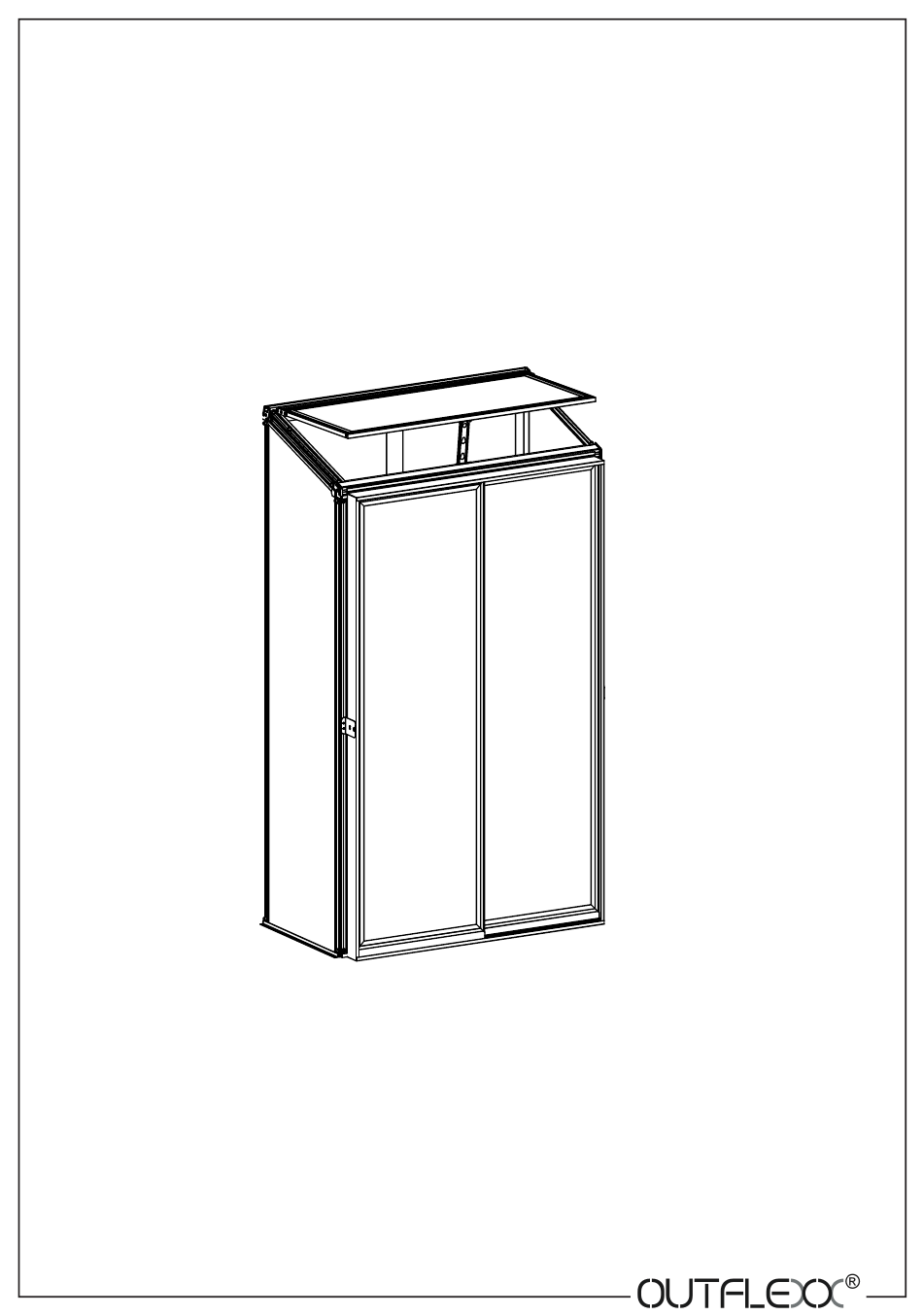

- Seite 1 Montageanleitung Artikel Nr.: 22274 Produktmaße: (L x B x H): 51 x 91 x 168 cm Bitte lesen Sie sich diese Anleitung sorgfältig vor der Montage durch.
- Seite 2 Teil Teil Teil Teil L01A M6X10 L01B L18A M4X6 L18B L01C D101 M6X12 L19A L01D D108 L01E L19B D109 L02A D117 L21A L02B H78-1 4 Ø4X12 L22A H78-2 4 Ø4X12D L23A J121L M4.2X10 L08A J121R L08B J119L L10A J119R L14A J120 Teil POLYCARBONAT Platte...
- Seite 3 Teil Montage der Lüftungsöffnung L19A L19B Befestigen Sie L19A an L19B mit Z15 und L23A setzen Sie dann die Platte Y10 in Position. Befestigen Sie L20 mit Z15 an L19A/L19B. D108 Ø4X12D M4X6 L19A L19A L19B L19B Schieben Sie 2xS36 in die Führungsschiene von L19B um A68 mit M16 befestigen.
- Seite 4 Befestigen Sie L23A & L31 mit D108 und Z15 am Fenster wie unten gezeigt. (L23A & L31 sind werksseitig als ein Teil bereits montiert). D108 L23A&L31 L23A D108 D108 L23A D108...
- Seite 5 Teil L18B L18A L18B L18A L18A Ø4X12D Außenansicht Türmontage L18B L18A L18A Befestigen Sie L18A mit Z15 an L15&L18B und bringen Sie dann die Platte Y11 in L18B L18B Position. L18A L18A L18A L18A Befestigen Sie ein weiteres Teil L18A mit Z15 an L15 & L18B.
- Seite 6 Teil Montage der Regale (3 Stück) L22A Befestigen Sie L21A (3 Stück) mit Z15 L21A an 2 x L22A wie unten gezeigt. Ø4X12D L22A L21A L21A L21A L22A Setzen Sie die Platte Y7 in die Führungsschiene von L22A ein.
- Seite 7 Teil Hauptrahmenmontage L08A L08B L01B L10A L02B L01C L01A L02A L02B L01A L02A L01A L01B L01C M6X10 L08A L08B Befestigen Sie die Basis und alle vertikalen Elemente mit S35 & M14. L08A L10A L08B S35/M14 L08A S35/M14 L02A S35/M14 S35/M14 S35/M14...
- Seite 8 Teil Ø4X12D L22A L22A L01A&B L02A Bringen Sie die Platten in Position. Befestigen Sie die Regale mit Z15 an L01A/L01B/L01C/L02A/L02B.
- Seite 9 Teil L01D L01D L01E L01E D101 M6X10 Befestigen Sie L06, L07, L01D & L01E mit dem vertikalen Rahmen indem Sie die Platten D99 & D101 und S35 & M14 verwenden. S35/M14 D101 S35/M14 L01E/D...
- Seite 10 Teil Tür Befestigen Sie L14A L14A mit Z19 auf L07. L14A Ø4X12D Befestigen Sie L13 an M4.2X10 L07 und L10A mit Z15. H78-1 H78-2 L14A Tür L18B Tür Tür Bringen Sie die Magnetaufkleber H78 an den passenden Stellen auf L18A und L13 an, damit die Tür dicht schließen kann.
- Seite 11 Teil Fenster J121L/R Ø4X12D Ø4X12 J121L J121R J119L/R J119L J119R S35/M14 Befestigen Sie die Teile J119R/L & J120 J121R/L mit Z15. D109 D117 Befestigen Sie die Platte D109 mit S35 und M14 an L07, im Anschluss J120 mit Z03 an M6X10 D109.
- Seite 12 L23A Lüftungsöffnung L23A Lüftungsöffnung Schieben Sie 2 x S37 in die Führungsschiene von L31 um es mit L23A M15 an L06 zu befestigen. L23A S35/M14 D117 Lösen Sie die vorhandenen Z15 und befestigen Sie die Halterung D117 an L13 und L01A mit den gleichen Z15 und S35 &...
