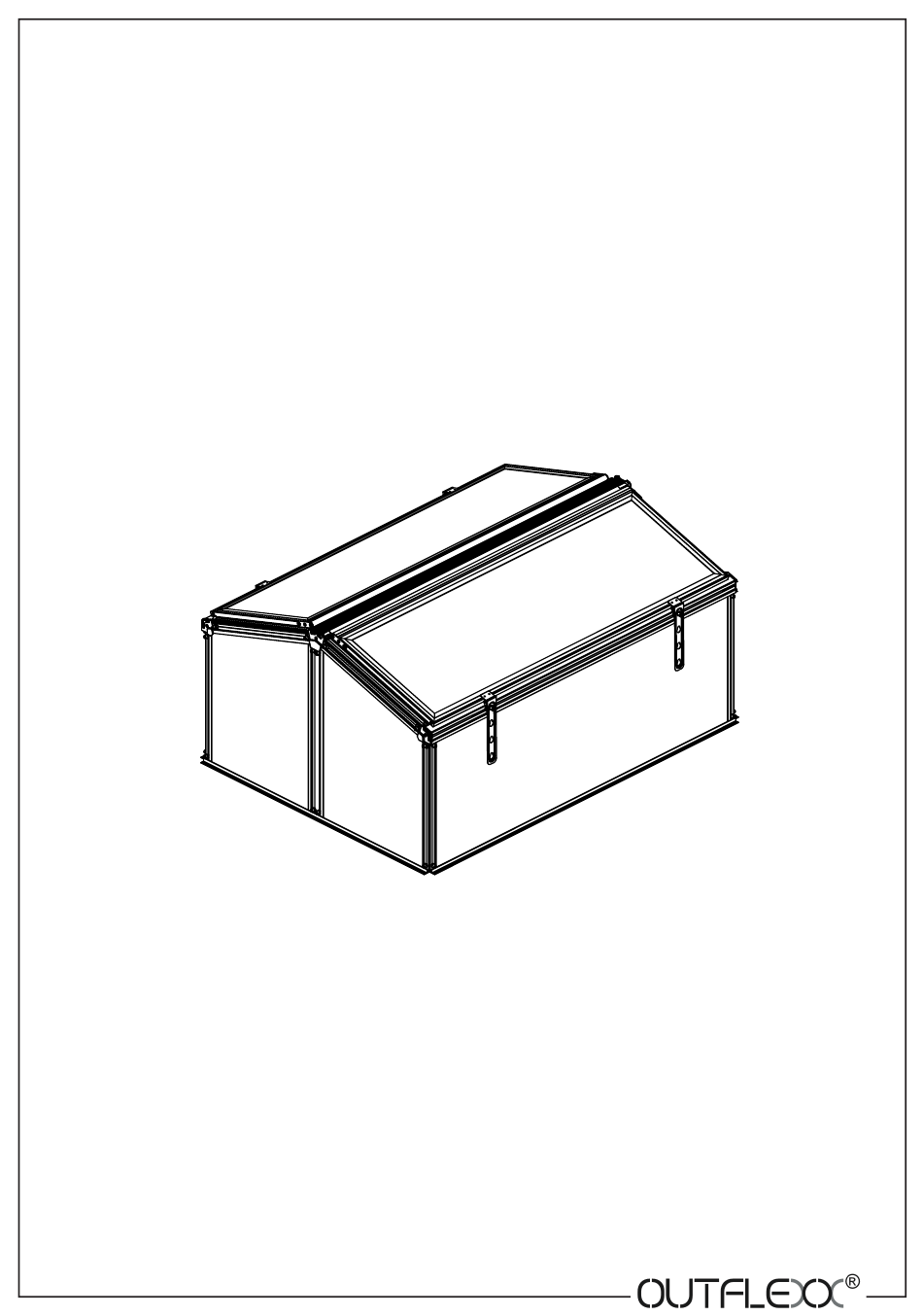

- Seite 1 Montageanleitung Artikel Nr.: 22272 Produktmaße: (L x B x H): 87 x 117 x 56 cm Bitte vor der Montage sorgfältig lesen.
- Seite 2 Nr. Menge Nr. Menge Nr. Menge Teil Teil Teil J118 L01A D100 J119L L01B L03C D108 J119R J120 M6X10 M6X12 L08A L08B Ø 4X12D L23A Ø4X12 L19B L19A Nr. Menge Teil PC NR.1...
- Seite 3 Nr. Menge Teil Fenster L19A L19B L23A D108 Ø4X12D Ø4X12 L19A L19A L19B Befestigen Sie L19A an L20 und L19B mit Z15, und setzen Sie dann die Platte Y10 in ihre Position ein. Befestigen Sie einen weiteren L19A mit Z15.
- Seite 4 Montieren Sie L23A und L31 mit D108 und Z15 am Fenster (siehe unten). (L23A & L31 sind werkseitig als ein Teil bereits montiert) D108 L23A L23A D108 D108 L23A D108 Befestigen Sie Teil A68 an L19B mit Z03.
- Seite 5 Nr. Menge Teil L08A Montage des Hauptrahmens L08B L01A L03C M6X10 L01A L03C L01A L08B L03C L01A L01A L08A L08B L08A Befestigen Sie alle vertikalen Elemente mit S35 & M14.
- Seite 6 Nr. Menge Teil Bringen Sie die Paneele in die Positionen. M6X10 S35/M14 Befestigen Sie L07 an L01A mit S35 und M14.
- Seite 7 Nr. Menge Teil Dachmontage Befestigen Sie L01B an L06, indem Sie die Platte D100 und S35 & M14 verwenden. L01B L01B D100 L01B M6X10 L01B L01B S35/M14 D100 Montieren Sie L01B an L01A, mit der Platte D99 und S35 & M14. S35/M14...
- Seite 8 Nr. Menge Teil Fenster Bei der Befestigung des Fensters auf dem Dach, öffnen Sie es wie gezeigt vollständig, M6X12 um die Montage zu erleichtern. L23A Schieben Sie 2 * S37 in den Kanal von L31, um es mit M15 an L06 zu befestigen.
- Seite 9 Nr. Menge Teil J118 J119L J119R J120 Ø4X12 Ø4X12D J120 J119L/R J118 Montieren Sie J120 an Befestigen Sie die Abdeckung J118 und J119L/R mit Z15. L07, mit Z03.
