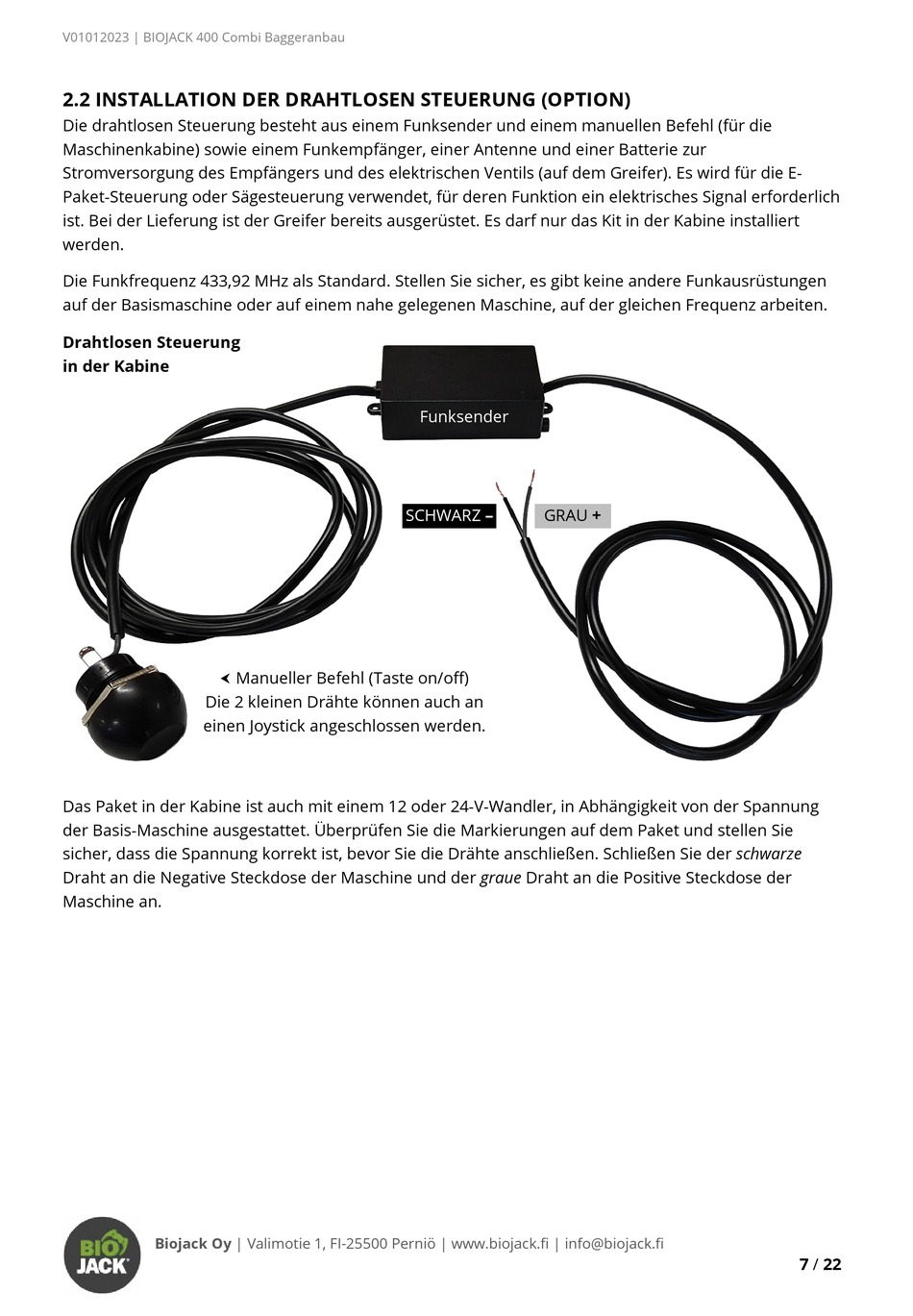

V01012023 | BIOJACK 400 Combi Baggeranbau
2.2 INSTALLATION DER DRAHTLOSEN STEUERUNG (OPTION)
Die drahtlosen Steuerung besteht aus einem Funksender und einem manuellen Befehl (für die
Maschinenkabine) sowie einem Funkempfänger, einer Antenne und einer Batterie zur
Stromversorgung des Empfängers und des elektrischen Ventils (auf dem Greifer). Es wird für die E-
Paket-Steuerung oder Sägesteuerung verwendet, für deren Funktion ein elektrisches Signal erforderlich
ist. Bei der Lieferung ist der Greifer bereits ausgerüstet. Es darf nur das Kit in der Kabine installiert
werden.
Die Funkfrequenz 433,92 MHz als Standard. Stellen Sie sicher, es gibt keine andere Funkausrüstungen
auf der Basismaschine oder auf einem nahe gelegenen Maschine, auf der gleichen Frequenz arbeiten.
Drahtlosen Steuerung
in der Kabine
Funksender
SCHWARZ –
GRAU +
⮜
Manueller Befehl (Taste on/off)
Die 2 kleinen Drähte können auch an
einen Joystick angeschlossen werden.
Das Paket in der Kabine ist auch mit einem 12 oder 24-V-Wandler, in Abhängigkeit von der Spannung
der Basis-Maschine ausgestattet. Überprüfen Sie die Markierungen auf dem Paket und stellen Sie
sicher, dass die Spannung korrekt ist, bevor Sie die Drähte anschließen. Schließen Sie der schwarze
Draht an die Negative Steckdose der Maschine und der graue Draht an die Positive Steckdose der
Maschine an.
Biojack Oy | Valimotie 1, FI-25500 Perniö | www.biojack.fi | info@biojack.fi
7 / 22
