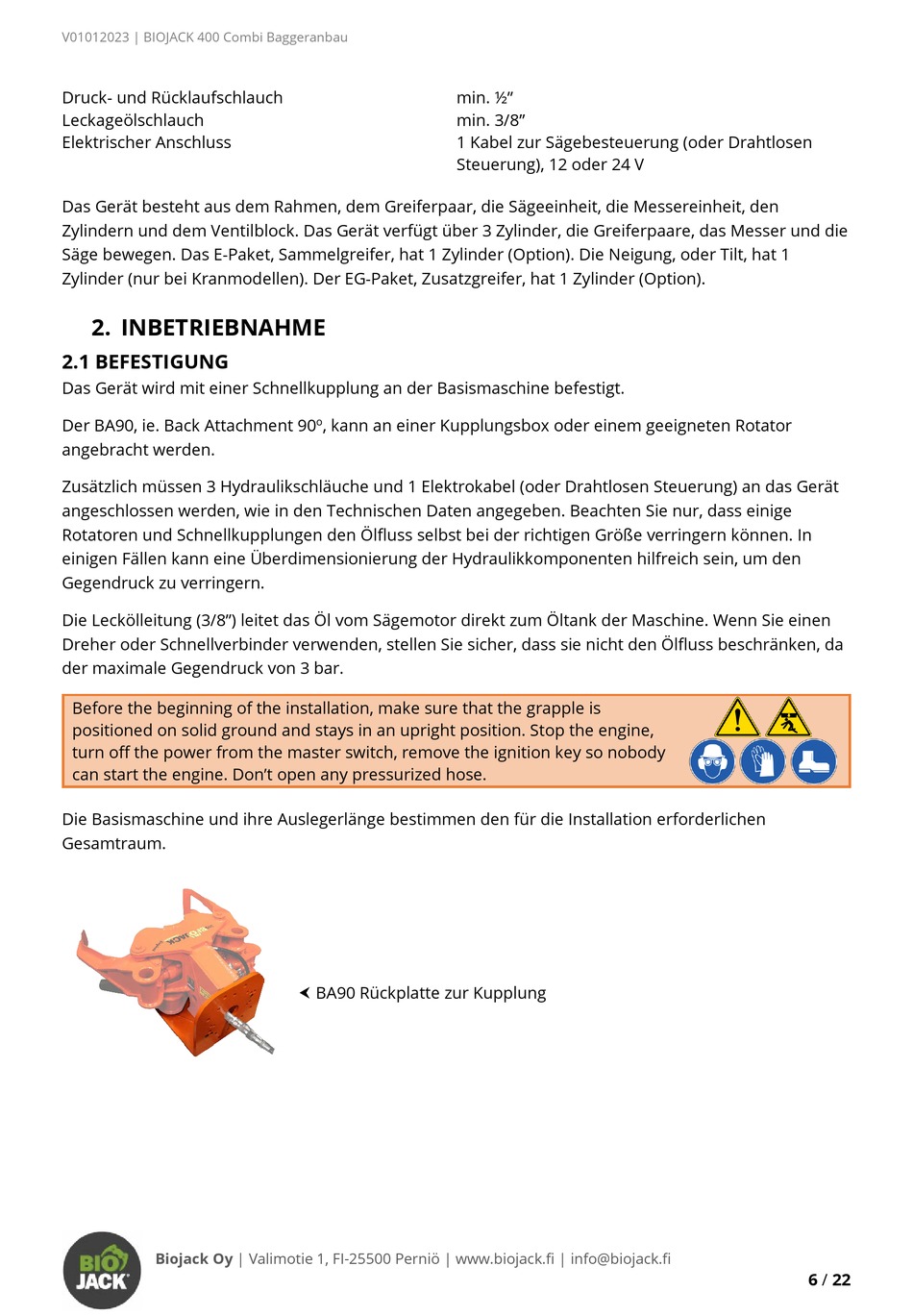

V01012023 | BIOJACK 400 Combi Baggeranbau
Druck- und Rücklaufschlauch
Leckageölschlauch
Elektrischer Anschluss
Das Gerät besteht aus dem Rahmen, dem Greiferpaar, die Sägeeinheit, die Messereinheit, den
Zylindern und dem Ventilblock. Das Gerät verfügt über 3 Zylinder, die Greiferpaare, das Messer und die
Säge bewegen. Das E-Paket, Sammelgreifer, hat 1 Zylinder (Option). Die Neigung, oder Tilt, hat 1
Zylinder (nur bei Kranmodellen). Der EG-Paket, Zusatzgreifer, hat 1 Zylinder (Option).
2. INBETRIEBNAHME
2.1 BEFESTIGUNG
Das Gerät wird mit einer Schnellkupplung an der Basismaschine befestigt.
Der BA90, ie. Back Attachment 90
angebracht werden.
Zusätzlich müssen 3 Hydraulikschläuche und 1 Elektrokabel (oder Drahtlosen Steuerung) an das Gerät
angeschlossen werden, wie in den Technischen Daten angegeben. Beachten Sie nur, dass einige
Rotatoren und Schnellkupplungen den Ölfluss selbst bei der richtigen Größe verringern können. In
einigen Fällen kann eine Überdimensionierung der Hydraulikkomponenten hilfreich sein, um den
Gegendruck zu verringern.
Die Leckölleitung (3/8") leitet das Öl vom Sägemotor direkt zum Öltank der Maschine. Wenn Sie einen
Dreher oder Schnellverbinder verwenden, stellen Sie sicher, dass sie nicht den Ölfluss beschränken, da
der maximale Gegendruck von 3 bar.
Before the beginning of the installation, make sure that the grapple is
positioned on solid ground and stays in an upright position. Stop the engine,
turn off the power from the master switch, remove the ignition key so nobody
can start the engine. Don't open any pressurized hose.
Die Basismaschine und ihre Auslegerlänge bestimmen den für die Installation erforderlichen
Gesamtraum.
Biojack Oy | Valimotie 1, FI-25500 Perniö | www.biojack.fi | info@biojack.fi
min. ½"
min. 3/8"
1 Kabel zur Sägebesteuerung (oder Drahtlosen
Steuerung), 12 oder 24 V
o
, kann an einer Kupplungsbox oder einem geeigneten Rotator
⮜ BA90 Rückplatte zur Kupplung
6 / 22
