INSTALLATION
Ø150
H1
2x
Anschlüsse
Abluftausführung

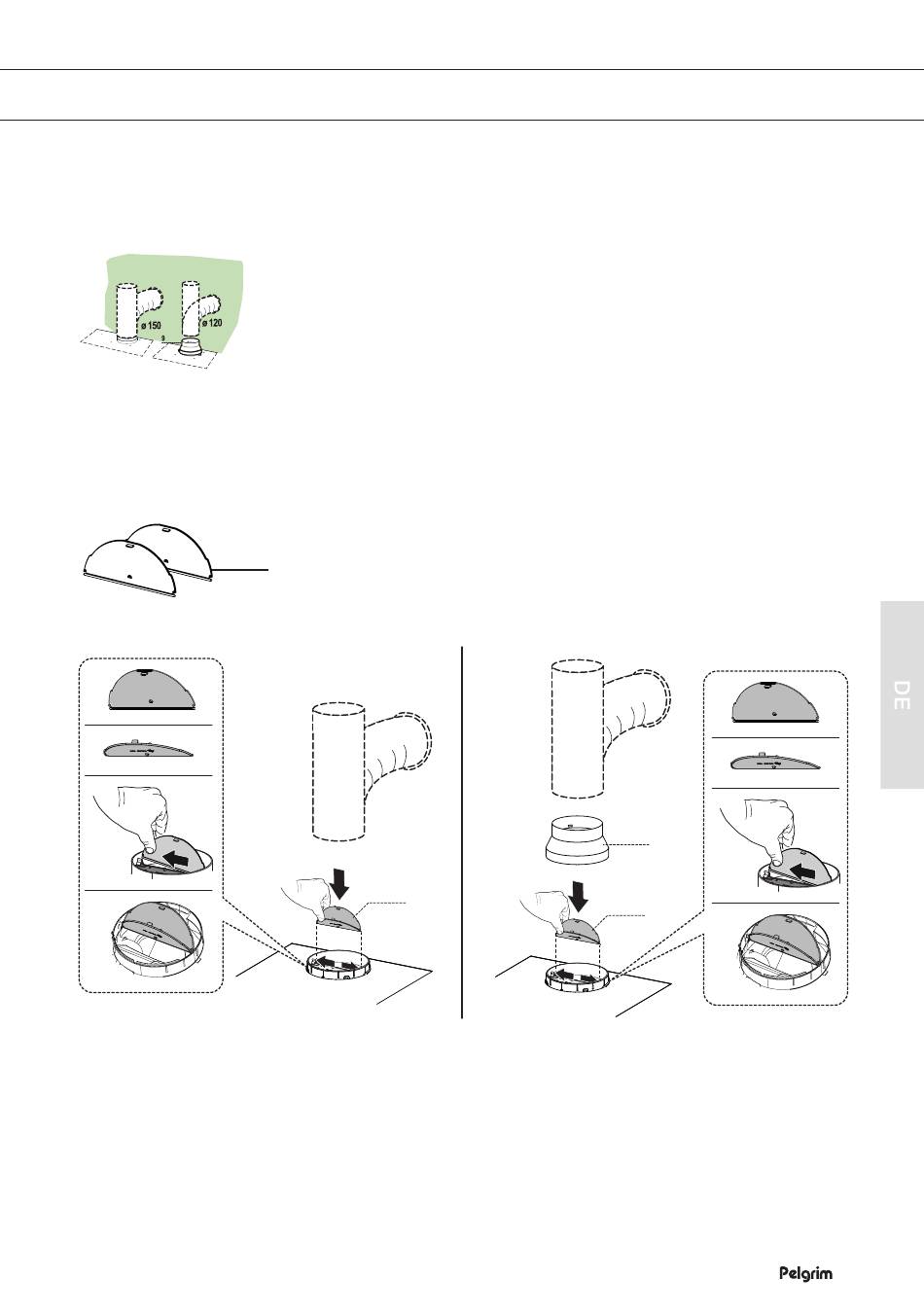

Schließen Sie die Abzugshaube an ein starres oder flexibles Rohr mit
ø150 oder 120 mm an.
• Verwenden Sie bei Abluftausführung die mitgelieferten Absperrventile,
um einen Rückfluss der Luft durch den Abluftkanal zu verhindern.
Diese werden in den Motorausgang eingeklickt (siehe Zeichnung).
• Bei Verwendung eines Anschlussrohres ø120 den Reduzierflansch
'9' am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
H1
2x
Ø120
O
Ø150
Ø150
H1
2x
H1
H1
2x
H1
Ø120
H1
2x
2x
Ø120
O
O
H1
2x
2x
Ø150
H1
2x
DE 11
