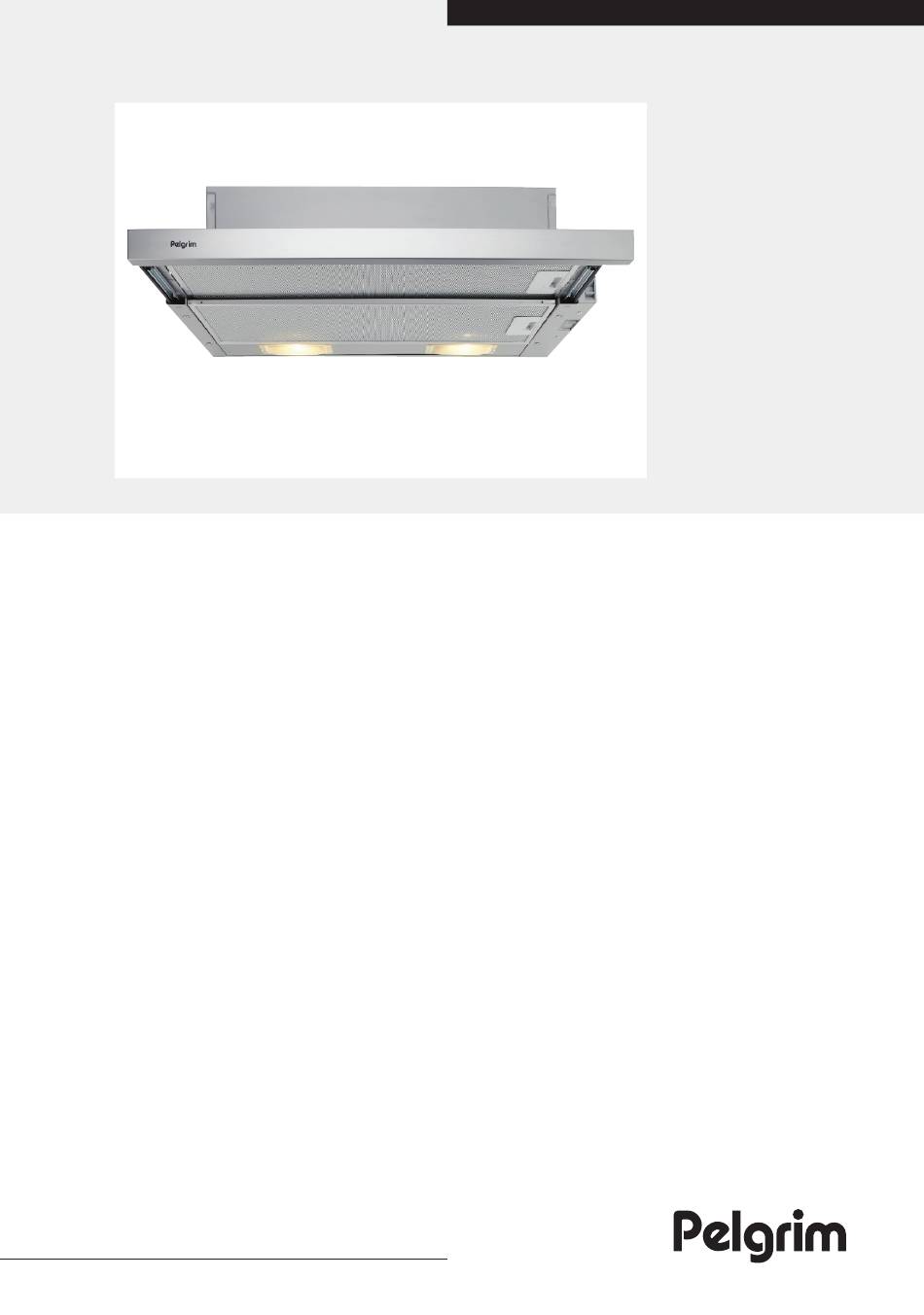

- Seite 1 SLK635RVS Handleiding Afzuigkappen Notice d’utilisation Hotte cheminée Bedienungsanleitung Dunstabzugshaube Instructions for use Cooker hood...
- Seite 2 Handleiding NL 3 - NL 13 Notice d’utilisation FR 3 - FR 13 Anleitung DE 3 - DE 13 Manual EN 3 - EN 13 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - Tip NL 4...
- Seite 14 NL 14...
- Seite 26 FR 14...
- Seite 27 INHALT Ihre Haube Beschreibung Einleitung Gebrauch Bedienung Pflege Reinigen Fettfilter entfernen Austausch der Kohlefilter Beleuchtung Installation Allgemein Elektroanschluss Montage der Haube Anlagen Entsorgung Gerät und Verpackung DE 3...
- Seite 28 IHRE HAUBE Beschreibung Ein-/Ausschalten + Ventilatorstufen 1, 2 oder 3 Ein-/Ausschalten Beleuchtung Einleitung Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts. Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf.
- Seite 29 GEBRAUCH Bedienung Gebläse ein- und ausschalten Stellen Sie mit dem Schieberegler A die gewünschte Absaugstufe ein: 1, 2 oder 3. Die Abzugshaube wird auf die entsprechende Stufe geschaltet. Stellen Sie den Schieberegler A auf die Stufe 0. Der Ventilator wird ausgeschaltet. Beleuchtung ein- und ausschalten Stellen Sie den Schieberegler B auf die Stufe 1.
- Seite 30 PFLEGE Reinigen Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten.
- Seite 31 PFLEGE Fettfilter Fettfilter entfernen Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose ziehen oder den Schalter im Sicherungskasten auf Null stellen. Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. Kohlefilter Austausch der Kohlefilter Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.
- Seite 32 INSTALLATION Allgemein Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften. Wichtig zu wissen: • Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen.
- Seite 33 INSTALLATION Anschluss Elektroanschluss Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = Phase L BLAU = Phase N Diese Dunstabzugshaube ist mit einem Stecker versehen.
- Seite 34 INSTALLATION Montage Bohren der Trägerplatte und Montage der Dunstabzugshaube • Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank- Unterfläche positioniert werden. • Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren. • Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 150 mm in die Trägerplatte bohren.
- Seite 35 INSTALLATION Anschlüsse Abluftausführung Schließen Sie die Abzugshaube an ein starres oder flexibles Rohr mit ø150 oder 120 mm an. Ø150 • Verwenden Sie bei Abluftausführung die mitgelieferten Absperrventile, um einen Rückfluss der Luft durch den Abluftkanal zu verhindern. Diese werden in den Motorausgang eingeklickt (siehe Zeichnung). •...
- Seite 36 INSTALLATION Umluftausführung • In das eventuell über der Haube vorhandene Bord ein Loch ø125 mm bohren. • Den Reduzierflansch ‘9’ am Haubenaustritt anbringen. • Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch ø120 mm anschließen. •...
- Seite 37 ANLAGEN Entsorgung Entsorgung Gerät und Verpackung Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein: •...
- Seite 38 DE 14...
- Seite 50 EN 14...
- Seite 51 EN 15...
- Seite 52 680802...
