Anleitung VARIOMASS MF
Die Demontage der Klemmringverschraubung muss aus Sicherheitsgründen bei druckloser
Prozessleitung erfolgen.
2.3.1.3 Ausrichtung des Einpunkt-Eintauch Fühlers
Ein wichtiger Punkt bei der Ausrichtung der Edelstahlsensoren ist der, dass die Sensoren in gleicher
Richtung angeströmt werden müssen, wie bei der Kalibrierung. Eine Abweichung dieser Anström-
richtung kann die Genauigkeit der Druckluftmessung beeinträchtigen. Der Sensor ist so in die Rohr-
leitung einzubauen, dass die Durchflussrichtungsmarkierung "Pfeil" auf dem Sensor Flansch zum
Gehäuse mit der Strömungsrichtung der Druckluft übereinstimmt. Die Standard Durchflussrichtung
ist von rechts nach links definiert, wenn man vom Sensorgehäusedeckel auf die Prozessleitung
schaut. Eine Abweichung von +/- 5° aus der Strömungsebene ist zulässig, ohne Einbuße einer Ge-
nauigkeit. Die eingestanzte "FLOW" Markierung mit Pfeil gibt die Durchflussrichtung an. Das Durch-
flussfenster der Schutzhülse ist in Durchflussrichtung 100% offen (s. Abb. 5). Bei richtigem Einbau
ist die Kabelverschraubung am Sensorgehäuse im Winkel von 90° zur Durchflussrichtung.
UPSTREAM

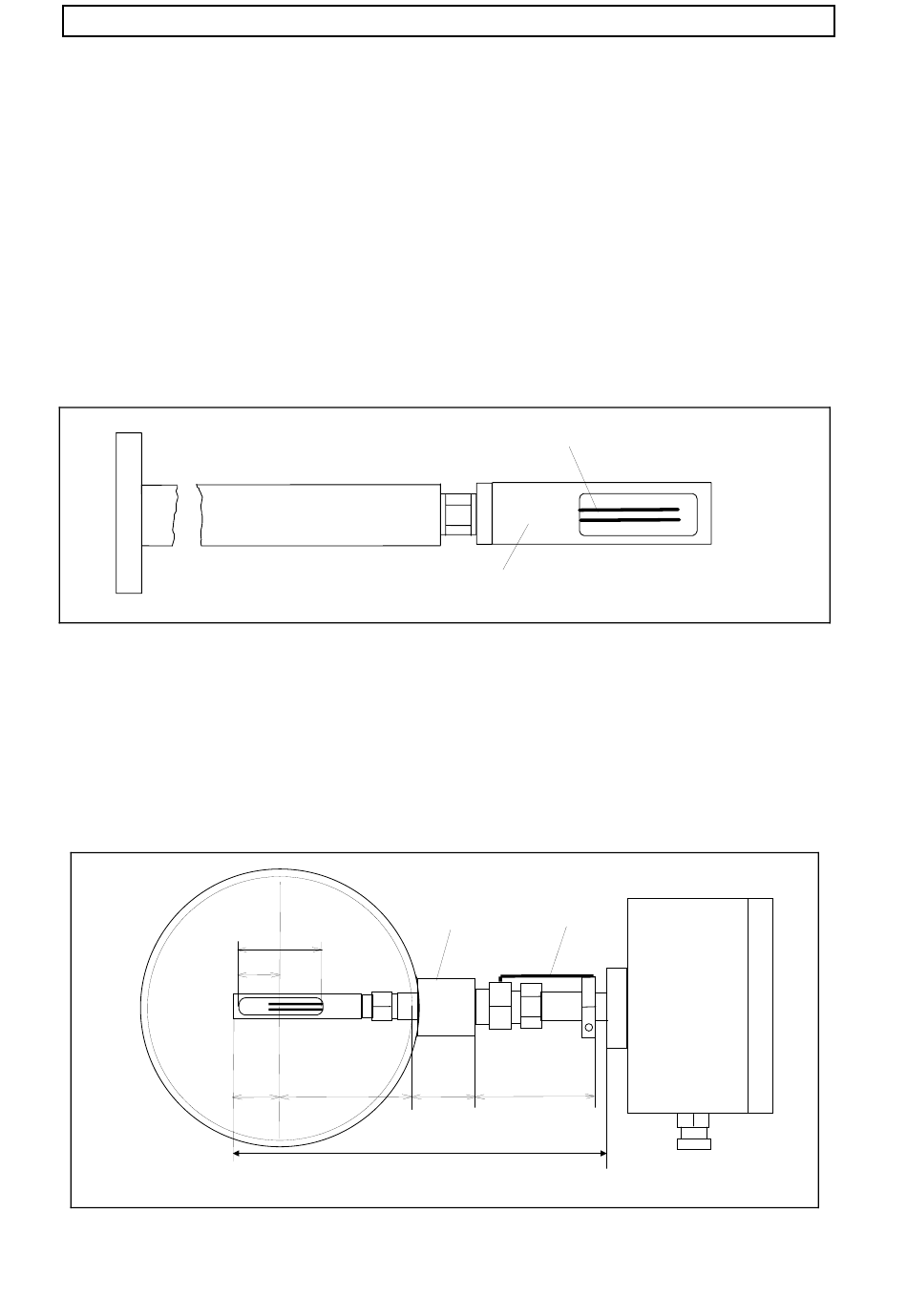

Abb. 5) Durchflussfenster eines Einpunkt-Eintauch Sensors in Fließrichtung
Bei einer umgekehrten Durchflussrichtung (hier: von links nach rechts) wird der Sensor um seine
Achse um 180° gedreht, so dass die Pfeil Markierung "FLOW" am Sensor mit der tatsächlichen
Fließrichtung übereinstimmt. Die am Sensorgehäusedeckel angebrachte Kabeleinführungen bei ho-
rizontalem Prozessverlauf zeigen dann nach oben (s. Kapitel 3.2).
Die Sensoren sind so zu installieren, dass die Durchflussfenster auf die maximale Strömungs-
geschwindigkeit, die sich in der Rohrleitungsmitte befindet, ausgerichtet sind (s. Abb. 6a bzw. 6b).
Die Mitte des Durchflussfensters stimmt mit der Rohrleitungsmittellinie überein.
Abb. 6 a) Ausrichtung des Durchflussfensters mit Klemmringverschraubung
Version 1.2
Anschweissmuffe
b = 33
b/2
Di/2
20
Sensorstablänge "L"
RTD (Fühler)
Sensor Fenster
Verschraubung
ca. 60 mm
"A"
