DIELEN VARIOMASS FB Montage- Und Betriebsanleitung
Verwandte Anleitungen für DIELEN VARIOMASS FB
Inhaltszusammenfassung für DIELEN VARIOMASS FB

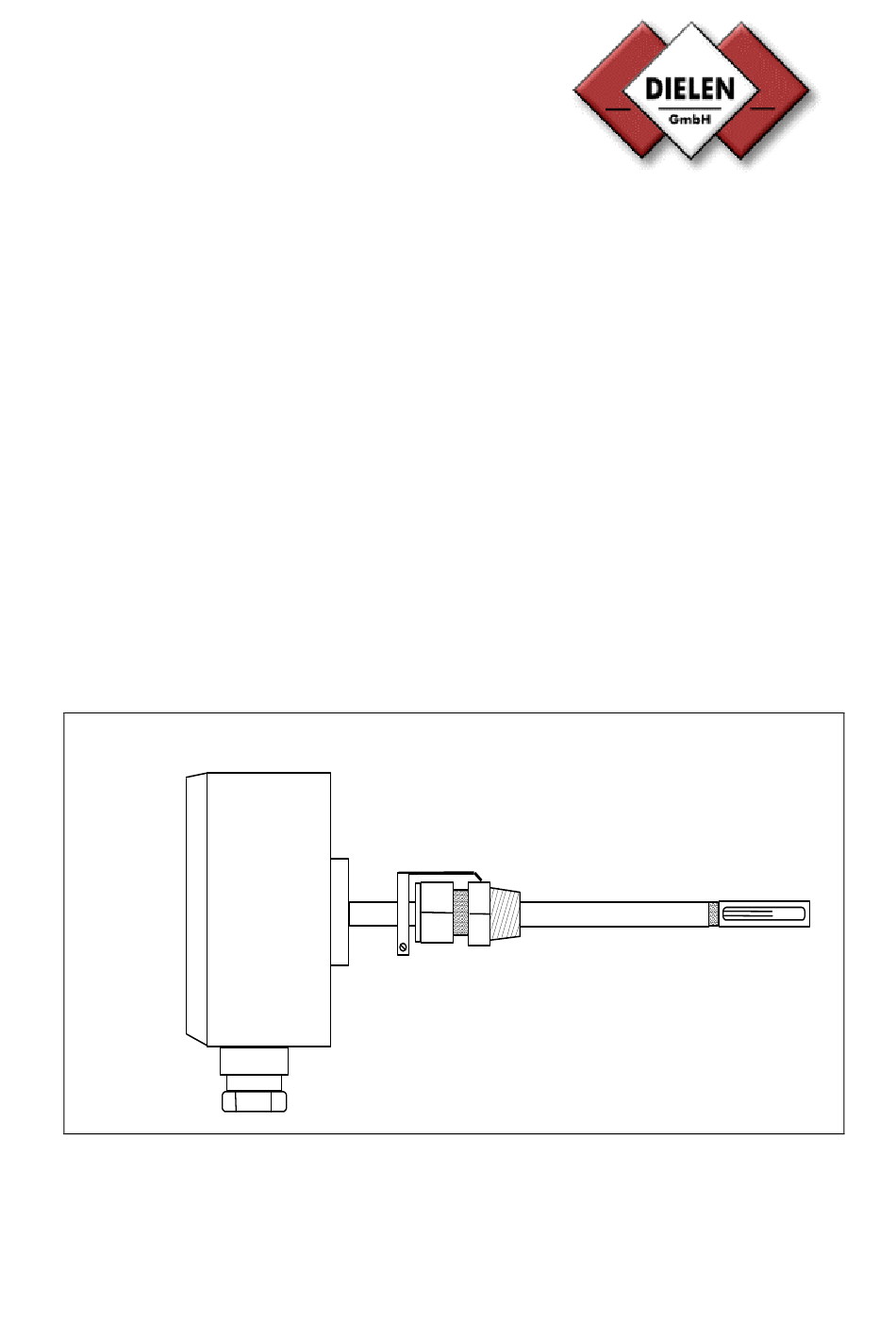

- Seite 1 Montage- und Betriebsanleitung _______________________________________________________________________ Druckluftbilanzierungssystem VARIOMASS FB Version: 05/13...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 0. Einleitung ......................3 1. Technische Daten .................... 3 1.1 Elektronik ....................3 1.2 Sensor ......................4 2. Montage ......................5 2.1 Überprüfung der Sensorlänge ..............5 2.2 Platzierung des Sensors ................6 2.3 Einbau der Sensoren ................. 9 3. -
Seite 3: Einleitung
0. Einleitung Diese Betriebsanleitung gilt für alle VARIOMASS FB IN-LINE Sensoren für Rohrnennweiten von 1/2" (12 mm) bis 2" (50 mm) und alle VARIOMASS FB Einpunkt-Eintauch-Sensoren für Rohrnennweiten von DN 65 bis DN 500. Zum Lieferumfang gehören standardmäßig: Der Sensor mit integrierter Auswerteelektronik und bei den Einpunkt Eintauch Sensoren zusätzlich eine Klemmringverschraubung mit angeschweißter Spannmuffe oder eine herausziehbare Sonden-... -
Seite 4: Sensor
1.2. Sensor Die Einpunkt-Eintauch-Sensoren können nach Tabelle 1.1 entsprechend der möglichen Messberei- che in Abhängigkeit von der Rohrnennweite eingesetzt werden. Modell Rohrnennweite max. Messbereich: min. Messbereich: erster Messwert: DN 65 0 - 900 Nm³/h 0 - 90 Nm³/h 1 Nm³/h DN 80 0 - 1.400 Nm³/h 0 - 140 Nm³/h... -
Seite 5: Montage
2. Montage 2.1 Überprüfung der Sensorlänge 2.1.1 Einpunkt Eintauch Sensoren Die Länge des Sensorstabes "L" eines Einpunkt-Eintauch-Sensors wurde so gewählt, daß sich das Durchflußfenster mindestens bis zur Mitte des Prozeßrohres eintauchen läßt. 65 mm Abb. 1a) Abmessungen der Einpunkt-Eintauchfühler Die Sensorstablänge "L" ist standardmäßig für Rohrnennweiten von DN 65 bis DN 300 ca. 300 mm und für DN 65 bis DN 500 ca. -
Seite 6: Platzierung Des Sensors
Gewinde N Abb. 1b) Abmessungen der In-Line Sensoren 2.2 Plazierung des Sensors 2.2 1 Plazierung des Sensors ohne Strömungsgleichrichter Die genaue Ausrichtung und Plazierung des Meßgerätes in der Strömung ist von entscheidender Be- deutung für die Erzielung korrekter Durchflußwerte. Eine freie, ungestörte gerade Meßstrecke von 10 x D Einlauf- und 5 x D Auslaufstrecke sollte als Mi- nimum zur Verfügung stehen (D = Rohrinnennennweite). - Seite 7 Meßstrecke Strömung Sensorgehäusedeckel Kabeleinführung Abb. 2a) Einpunkt Eintauch Sensor: Messstrecke mit zwei 90°-Bögen Gesamte Meßstrecke 1/3 Meßstrecke 2/3 der Meßstrecke 10 x D Einlauf 5 x D Strömung FLOW Sensormeßrohr mit Flansche Abb. 2b) In-Line Sensoren: Messstrecke mit zwei 90°-Bögen Die Rohrleitungsführung (waagerecht oder senkrecht) ist für das Meßsystem ohne Bedeutung.
-
Seite 8: In-Line Sensor
2.2 2 Plazierung eines Sensors mit Strömungsgleichrichter 2.2.2.1 In-Line Sensor Eine freie, ungestörte gerade Meßstrecke von mindestens 3 x D Einlauf- und 2 x D Auslaufstrecke sollte bei den In-Line Sensoren mit Strömungsgleichrichter zur Verfügung stehen (D = Rohrinnen- nennweite). Bei einer starken Strömungsverwirbelung im Einlaufbereich des Sensors durch Klappen, Regler oder Veränderung der Rohrnennweiten sollten mindestens 10 x D Einlauf- und 5 x D Auslaufstre- cke bei den In-Line Sensoren mit Strömungsgleichrichtern zur Verfügung stehen. -
Seite 9: Einbau Der Sensoren
2.3. Einbau der Sensoren 2.3.1 Einbau der Einpunkt Eintauch Sensoren 2.3.1.1 Anbringung der Anschweißmuffe An der Prozeßleitung ist eine Anschweißmuffe mit ½" Innengewinde anzubringen. Die Länge der Anschweißmuffe "M" sollte zwischen 20 und 60 mm betragen. Der Lochinnendurchmesser an der Prozeßleitung für die Anschweißmuffe sollte mindestens 15 mm betragen, um den Sensorstab (Außendurchmesser "d"... -
Seite 10: Ausrichtung Des Einpunkt-Eintauch Fühlers
Die Demontage der Klemmringverschraubung sollte aus Sicherheitsgründen bei druckloser Prozeß- leitung erfolgen. 2.3.1.3 Ausrichtung des Einpunkt-Eintauch Fühlers Ein wichtiger Punkt bei der Ausrichtung der Edelstahlsensoren ist der, daß die Sensoren in gleicher Richtung angeströmt werden müssen, wie bei der Kalibrierung. Eine Abweichung dieser Anströmrich- tung kann die Genauigkeit der Druckluftmessung beeinträchtigen. - Seite 11 Verschraubung Anschweissmuffe b = 33 ca. 60 mm Di/2 "A" Sensorstablänge "L" Abb. 6 a) Ausrichtung des Durchflussfensters mit Klemmringverschraubung Die minimale Sensorstablänge (L ) errechnet sich für einen Sensor mit Klemmringverschraubung mit angeschweißter Spannmuffe wie folgt (s. Abb. 6a): L min = 20 mm + D i / 2 + A + 60 mm b = 33 Di/2...
-
Seite 12: Einbau Des In-Line Sensors
2.3.1.4 Hinweis zum Ausbau des Sensors: Der Ausbau des Sensors unter Druck bei Verwendung eines Kugelhahnes bedarf besonderer Vor- sicht. Der Sensorstab ist bei geöffneter Klemmringverschraubung und Spannmuffe mit Gegendruck bis hinter dem Kugelhahn herauszuziehen, bevor dieser geschlossen werden darf. Als Faustregel gilt: Erst wenn das Sensorstabfenster beim Herausziehen sichtbar ist, kann der Kugelhahn geschlossen werden. -
Seite 13: Elektrischer Anschluss
3. Elektrischer Anschluss 3.1 Auswerteelektronik Schäden, die durch das Eindringen von Feuchtigkeit in das Elektronikgehäuse verursacht werden, fallen nicht unter die Produktgewährleistung. Um so wichtiger ist es, darauf zu achten, daß der Sen- sor Gehäusedeckel immer dicht verschlossen ist um die Schutzart IP 65 zu gewährleisten. Alle Verdrahtungen sind bei stromloser Elektronik durchzuführen. -
Seite 14: Analogausgang
Jumper durchgeführt werden. (Position: 0/4mA) Für die Nutzung des 0 – 20 mA Signals kann durch Einbringen eines 500 Ohm Widerstandes ein 0 – 10 VDC Signal erzeugt werden. Abb. 8) Position der Jumper auf der VARIOMASS FB Elektronik Platine... -
Seite 15: Sensor
Elektronik an der 5-pol. Sensorbuchse verbunden und wird hierdurch mit der benötigten Spei- sespannung von 24 VDC versorgt. Das Messsignal (unlineares mA Signal) des Aufnehmers (Sensor) wird über das externe Sensorkabel an die Auswerteelektronik übermittelt und verarbeitet. Abb. 9) Außenseite des VARIOMASS FB Gehäuse Flansch Dosen *optional nur auf Anfrage möglich... -
Seite 16: Inbetriebnahme
1Nm³/Impuls blinkt diese LED kurz auf) 4.1 Gerät überprüfen Das VARIOMASS FB Gerät läßt sich leicht durch Veränderung der Jumper Position leicht überprüfen. In dem normalen Messmodus steht der Haupt Jumper in der obersten Stellung „Null“ = Parkposition für den Jumper, damit dieser nicht verloren geht (siehe Abb. 10) -
Seite 17: Optionen
Ihr Gerät zutreffen. 5.1 USB Schnittstelle: Die serielle Schnittstelle (Option V) des VARIOMASS FB ist hier eine USB Schnittstelle und dient der Kommunikation zwischen der Auswerteelektronik des Messsystems und einem PC mit der Software WIN-LC. Hierdurch hat man die Möglichkeit der grafischen Anzeige der Messwerte am PC zu reali- sieren. -
Seite 18: Impulsausgang
5.3 Impulsausgang Der potentialfreie Impulsausgang (Option I) kann softwaremäßig so ausgelegt werden, dass er mit den meisten Impulszählern reibungsfrei arbeiten kann. Die softwaremäßige Anpassung erlaubt ein Festlegen der Durchflussmenge pro Impuls, die mit der Software WIN-FB oder über den Haupt Jum- per (Position: IMP) eingestellt werden kann. -
Seite 19: Haupt Jumper
INTERN EXTERN Ext. - Ext. Impulszähler Impulszähler 6. Haupt Jumper Hier wird die Funktion des Haupt Jumpers erklärt. Parkstellung Anzeige der Parameter Auswahl der Einheiten Auswahl des Impulsverhältisses Auswahl des Analog Ausganges Anzeige mit Tages- und Monatsverbrauchszählern (Nur bei der Software Version: FB 1.xmV) Abb. -
Seite 20: Fehlersuche
Stecken Sie anschließend den jumper wieder in die Parkposition (Null) ganz oben! 7. Fehlersuche Fehlersuche und Reparaturen am VARIOMASS FB dürfen nur von qualifiziertem Fachpersonal, mit entsprechender Ausbildung, durchgeführt werden. Schäden am Gerät, die durch Fahrlässigkeit des Bedieners verursacht werden, sind von der Produktgewährleistung nicht abgedeckt. -
Seite 21: Modell Nummer
B = Bluetooth für Software WIN-LC Beispiel: Modell Nr. F-1-S-K-0M-00-0-D-R bedeutet: VARIOMASS FB Druckluftbilanzierungssystem, Eintauch Sensor für Nennweite von DN 65 bis DN 300 mit einer herausziehbaren Sondeneinheit mit Kugelhahn (BVR ½ “) einem analogen Stromausgang (0 -20 mA oder 4-20 mA) und einer zusätzlicher M-Bus Schnittstelle, in einem kompakten Gehäuse (Elektronik vor Ort im Sensorgehäuse) mit...
