Montageanleitung – Keylezz® Metalltür-Set

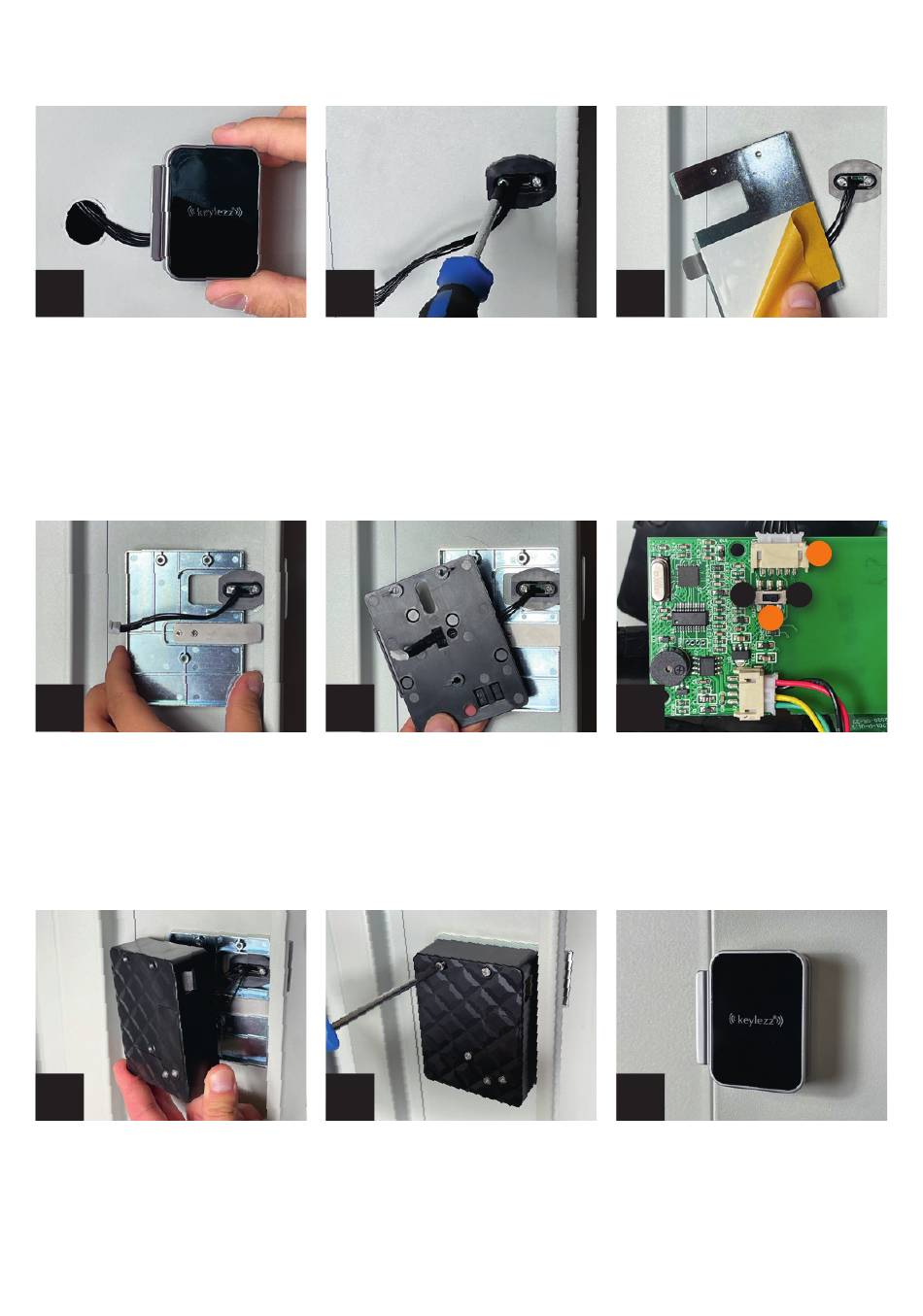

1.
Falls vorhanden, bestehendes
Schloss aus Metalltür ent-
fernen, ansonsten Bohrung
durchführen (19 mm). Kabel
der Keylezz® Außenantenne
durch die Öffnung führen.
4.
Metallplatte seitlich hinter den
Befestigungsstutzen schieben,
ohne dass die Klebung greift.
Bis zum Anschlag schieben,
dann festdrücken. Befesti-
gungsstutzen festschrauben.
7.
Bringen Sie den Deckel wie-
der auf das Keylezz® Fallen-
schloss und platzieren Sie
das Schloss passend auf der
Metallplatte.
Keylezz® Fallenschloss – Basic Plus
2.
Die Kabel durch den Befes-
tigungsstutzen führen und
diesen von innen mit den mit-
gelieferten Schrauben leicht
anschrauben, aber noch nicht
fixieren.
5.
Lösen Sie durch seitliches
drücken den Deckel des
Keylezz® Fallenschlosses
und führen Sie die Kabel der
Außenantenne durch die zen-
trale Öffnung des Deckels.
8.
Fixieren Sie das Schloss mit
den drei mitgelieferten Ge-
windeschrauben.
3.
Wir empfehlen die Verwen-
dung von doppelseitigem
Klebeband (nicht im Liefer-
umfang enthalten).
B
1
6.
Die beiden Schrauben der
Platine lösen und diese
umdrehen. Schalter (1) in
Position B (externe Antenne)
bringen und Verkabelung auf
den Steckplatz (2) setzen.
9.
Fertig. Das Keylezz® Fallen-
schloss kann jetzt in Betrieb
genommen werden.
