Führen Sie einen Funktionstest mit den Tauchelektroden durch und kontrollieren ob die
gewünschte LED aufleuchtet.

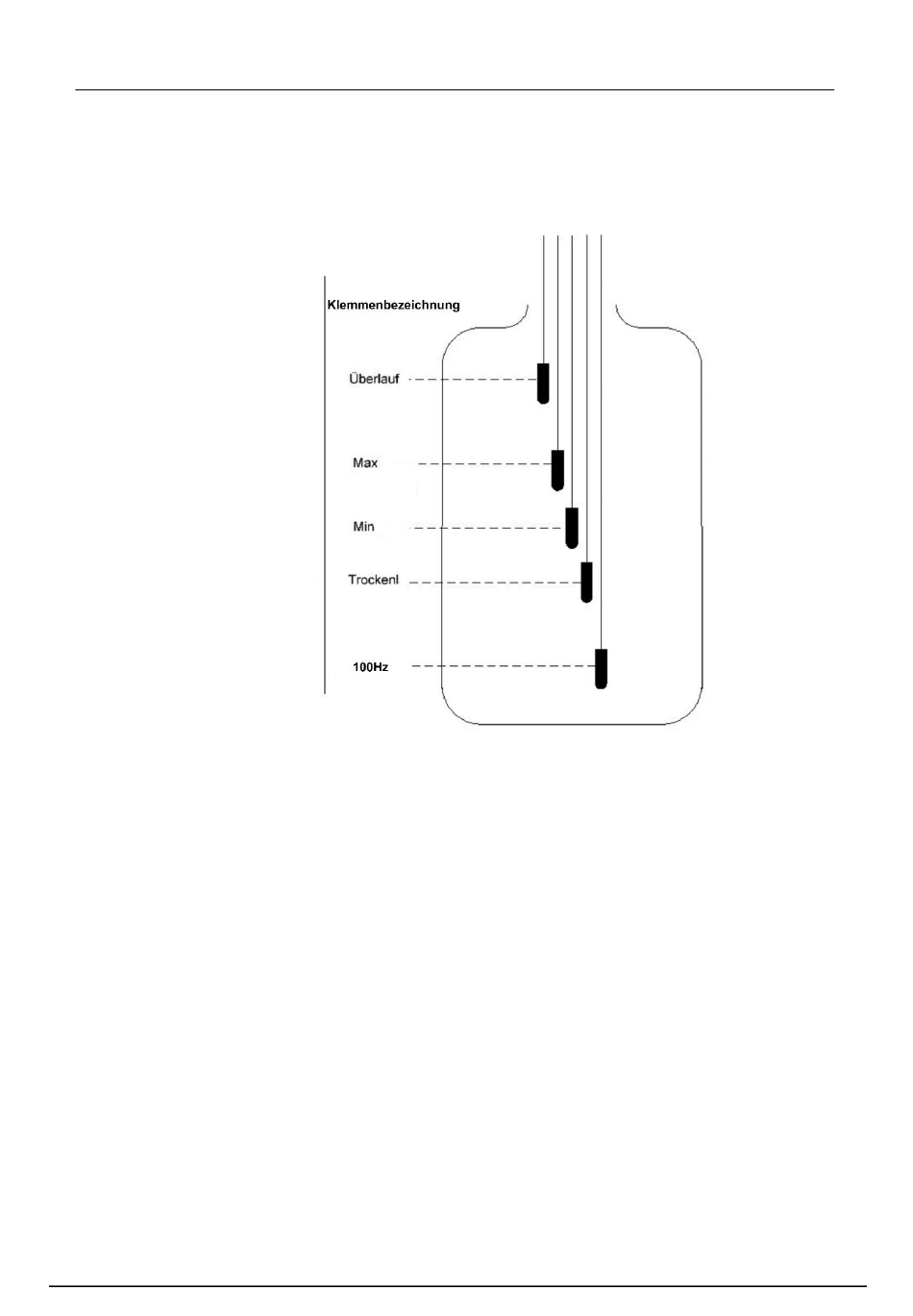

4. Funktion der einzelnen Tauchelektroden
Funktion
Pumpe
Zwangs EIN
MV ZU
MV AUF
(Pumpe EIN)
Pumpe AUS
Masse
Funktionshinweise:
Die Auffangbehältersteuerung beinhaltet folgende Funktionen:
a. Regelung des Wasserstandes:
Wenn durch Wasserverlust in Schwimmbad, z.B. durch Verdunstung oder Rückspülung,
der Wasserspiegel bis unterhalb der Tauchelektrode "MV AUF-Pumpe EIN" (Min. Niveau -
Klemme 3) absinkt, öffnet das Frischwasser-Magnetventil. Sobald der Wasserspiegel die
Position des Niveausensors "MV ZU" (Max. Niveau - Klemme 2) erreicht und die
betreffende Elektrode berührt, schließt das Frischwasser-Magnetventil.
b. Trockenlaufschutz der Filterpumpe:
Wenn durch Wasserverlust im Auffangbehälter (z.B. Rückspülung) der Wasserstand bis
unterhalb der Tauchelektrode "Pumpe AUS" (Trockenlauf - Klemme 4) absinkt, schaltet die
Auffangbehältersteuerung die Filterpumpe aus, damit diese nicht durch Wassermangel
beschädigt wird. Sobald der Wasserstand wieder bis auf Höhe der Elektrode
"Trockenlaufschutz Pumpe EIN" (Klemme 3) gestiegen ist, und die Tauchelektrode berührt,
schaltet die Auffangbehältersteuerung automatisch die Filtersteuerung wieder ein.
