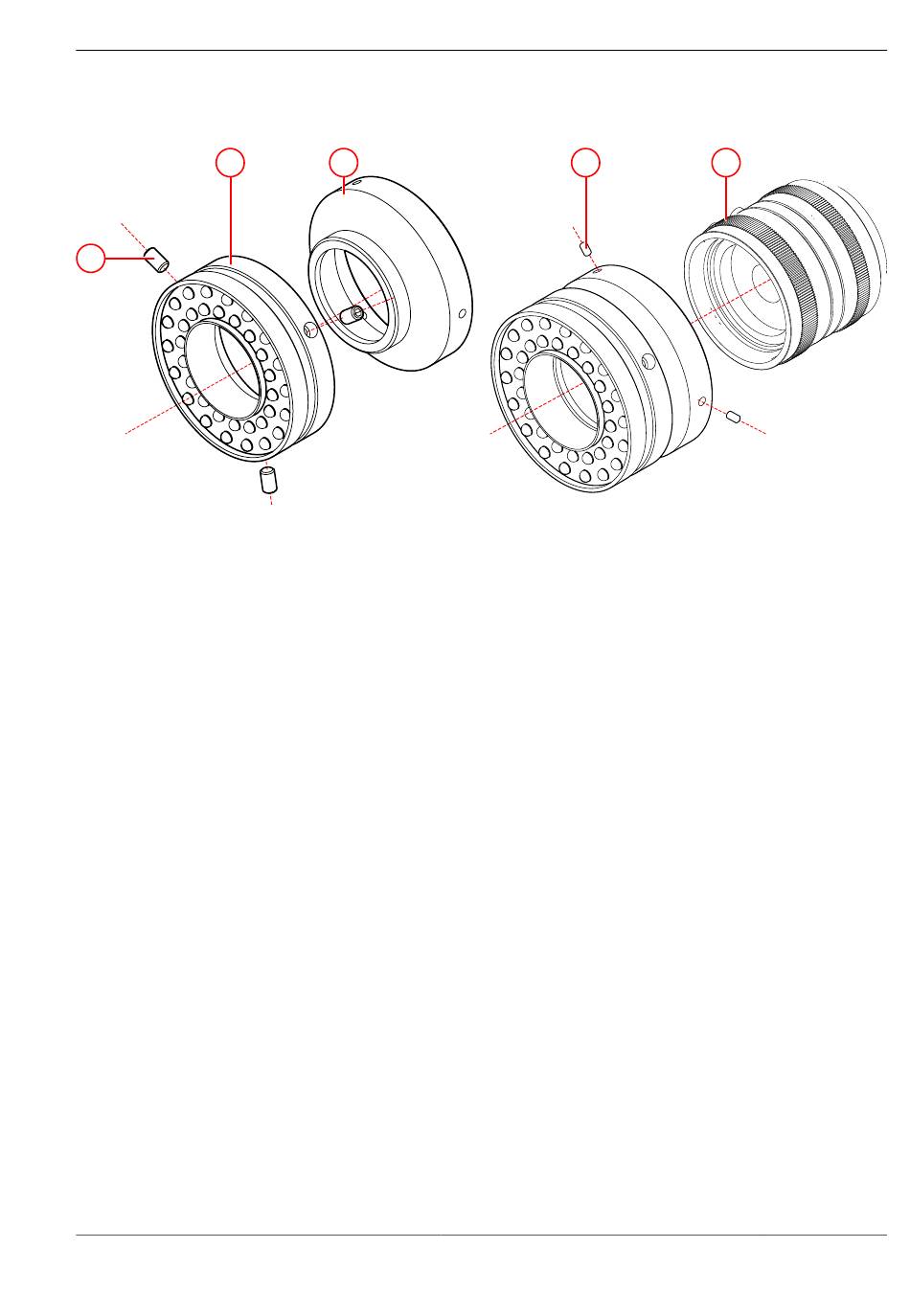

Montage mittels Adapterring (Zubehör) am Objektiv:
B
C
1. - 2.
1. Setzen Sie den Adapterring (A) in die Beleuchtung (B) ein.
2. Ziehen Sie die drei Gewindestifte (C) der Beleuchtung abwechselnd in
kleinen Schritten handfest an.
3. Setzen Sie die den Adapterring direkt auf das Objektiv (D) auf. Ziehen
Sie die drei Gewindestifte (E) des Adapterrings abwechselnd in kleinen
Schritten handfest an.
