5.5 Technische Zeichnung

Status LED

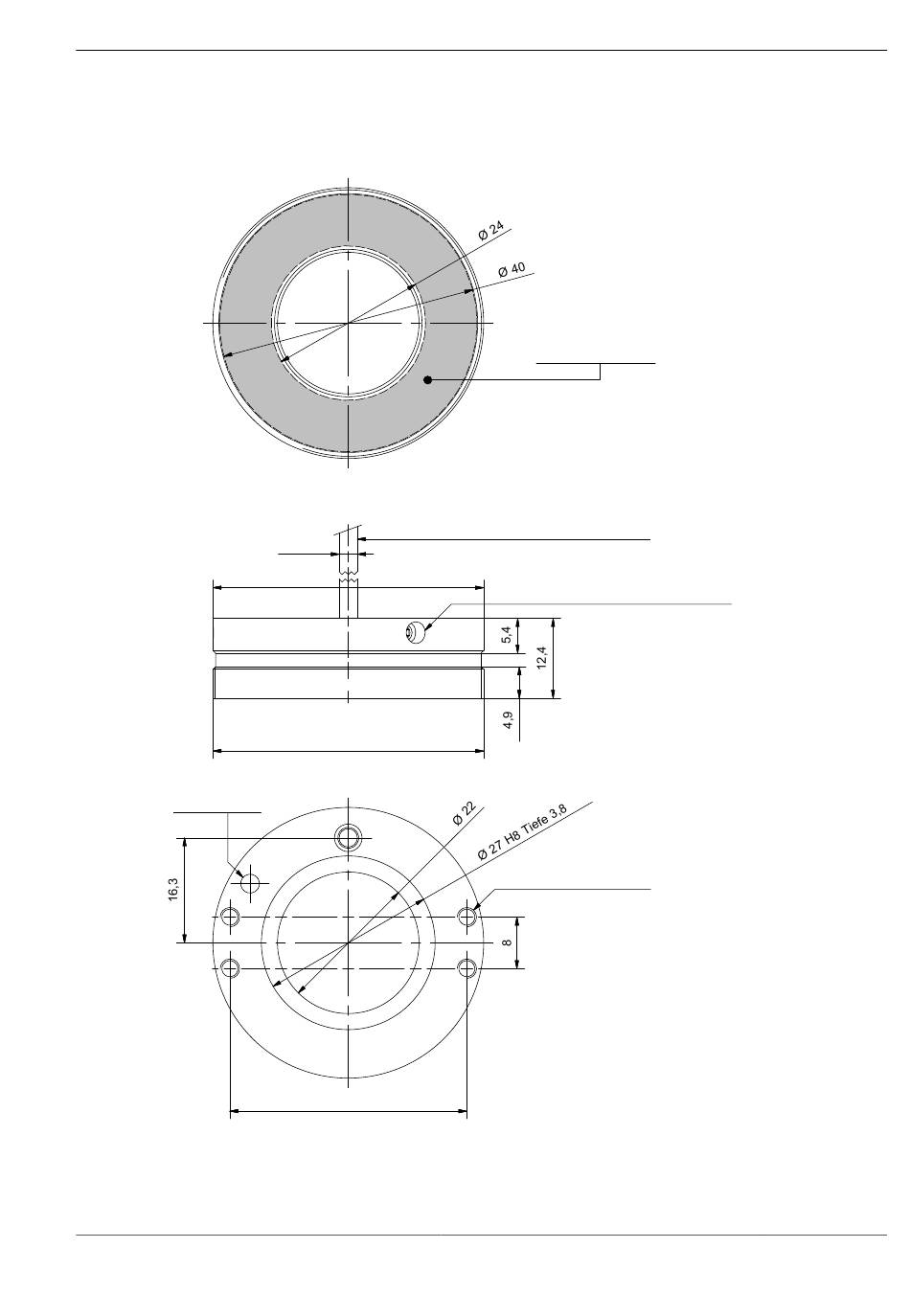

Abb. 4: Technische Zeichnung (Angaben in mm)
© Vision & Control GmbH 2018
montiertes Anschlusskabel, Länge 1400
Ø 2,8
Ø 42
M42 x 0,5 für Vorsatzring
36,8
Lichtaustrittsfläche
3 x M3 Madenschraube
zur Befestigung des Adapterrings
4 x M3 Tiefe 4
999.994.327.10-de-2.0
RK1220-R633/BA
