6.2 Montage

6.2.1 Gerät montieren
Montage- und Anschlussarbeiten nur in abgeschaltetem und
spannungslosem Zustand durchführen.
Die Montage erfolgt direkt am Objektiv (Klemmdurchmesser 27 mm). Hierfür
benötigen Sie einen Innensechskantschlüssel 1,5 mm (nicht im Lieferumfang
enthalten).
Für andere Objektivgrößen erfolgt die Montage über Adapter (Zubehör). - siehe
"Objektivadapter", Seite 15

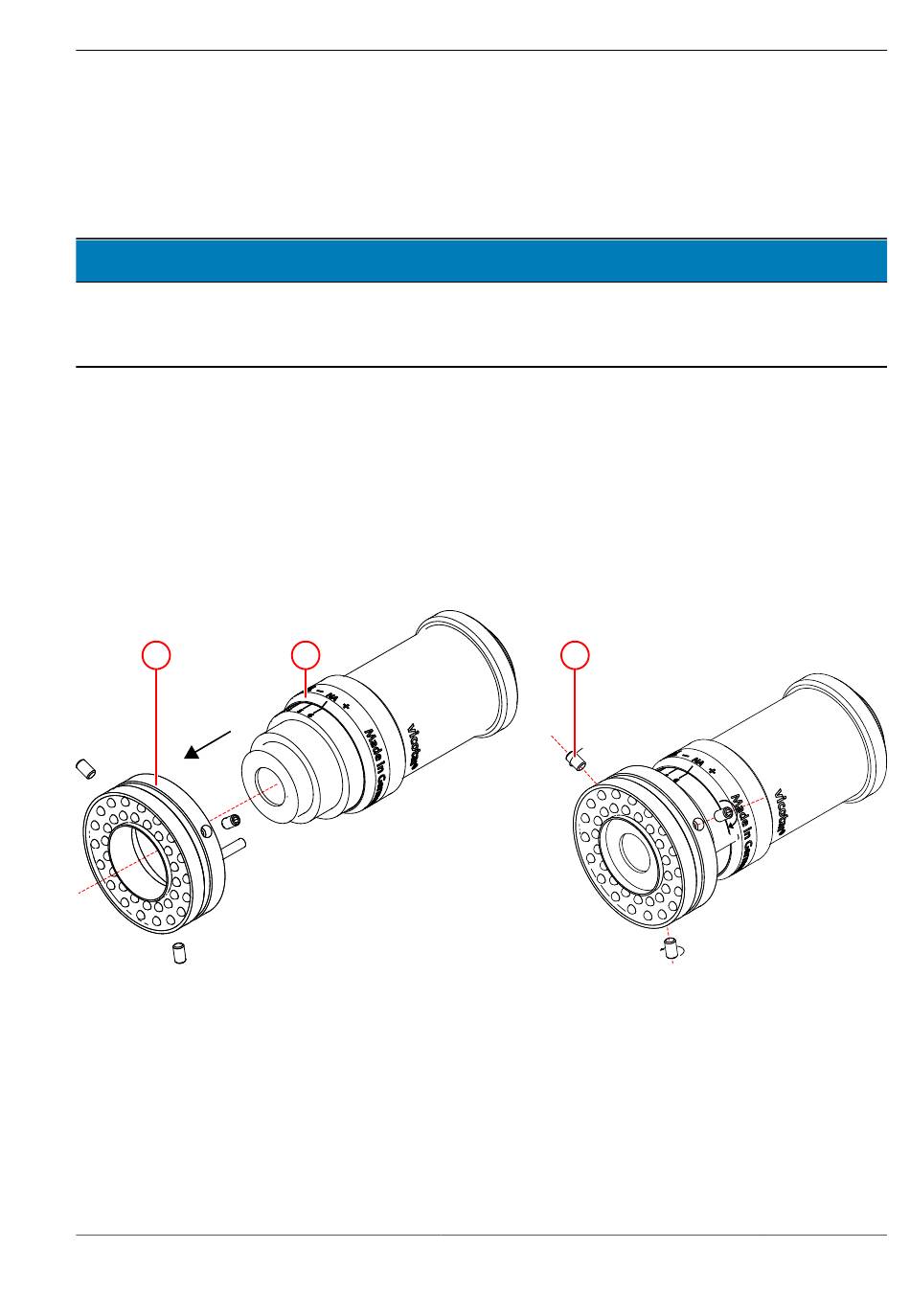

Direktmontage an Objektiven:
A
1. Setzen Sie die Beleuchtung (A) direkt auf das Objektiv (B) auf.
2. Ziehen Sie die drei Gewindestifte (C) abwechselnd in kleinen Schritten
handfest an.
© Vision & Control GmbH 2018
ACHTUNG
B C
