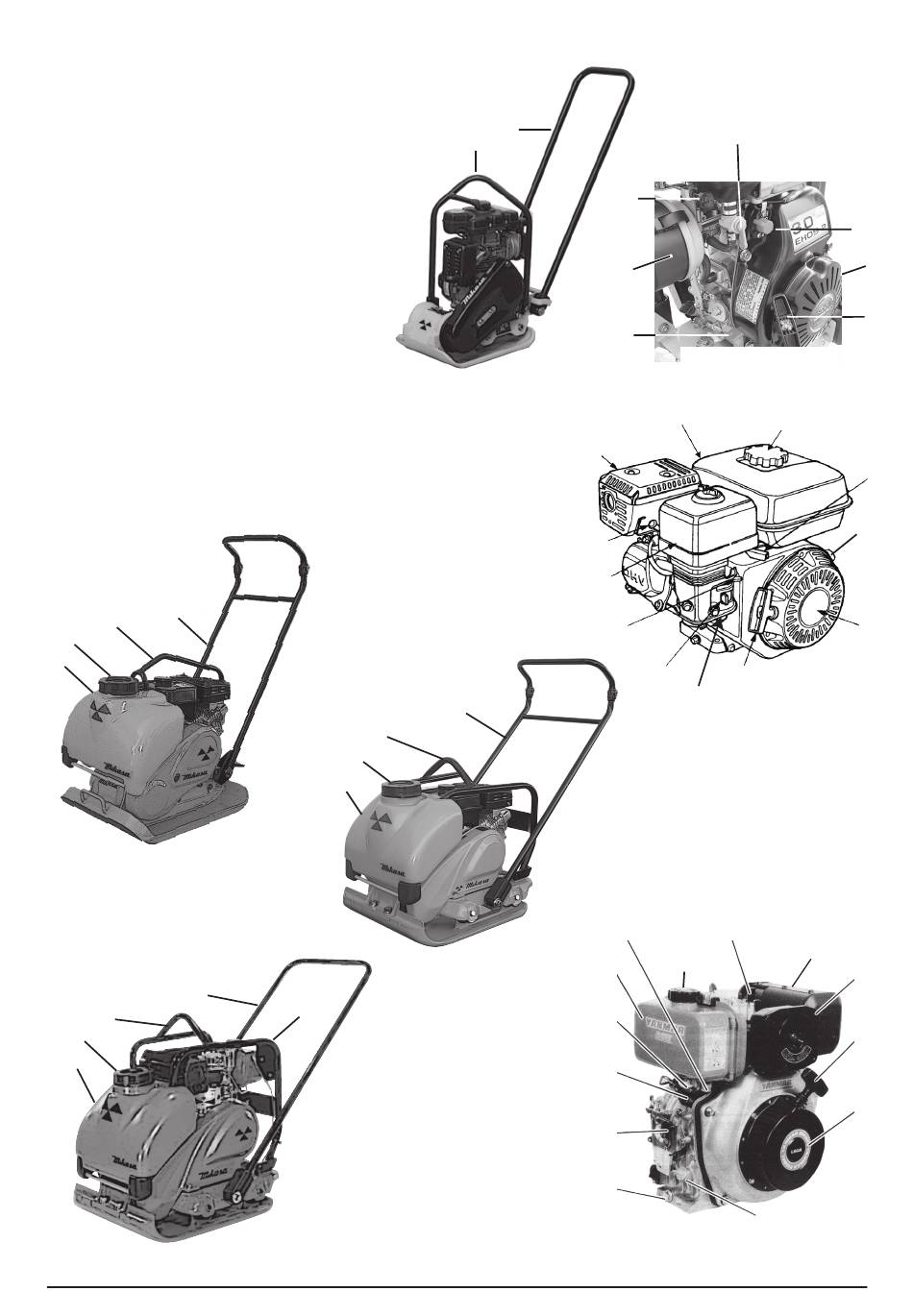

5. Bedienungselemente
1. Kraftstoffhahn
2. Starterhebel
3. Motorschalter
4. Starterklappenhebel (Choke)
5. Drehzahleinstellhebel (Gashebel)
6. Steuerhebel
7. Transporthaken
8. Wassertank für Sprinklersystem
9. Kraftstofftankdeckel
10. Kraftstofftank
11. Reversierstarter
12. Air Cleaner ( Luftfilter )
13. Schalldämpfer
14. Zündkerze
15. Vergaser
16. Gummistopfen
17. Verschlusskappe (Wassertank)
V75
V80
6
7
17
8
V100D
6
7
17
8
V40
V90
7
17
8
5
18. F.O.Ablaßschraube
19. Treibstoff Einspritzpumpe
20. L.O.Ablaßschraube
21. Öleinfüllstutzen
