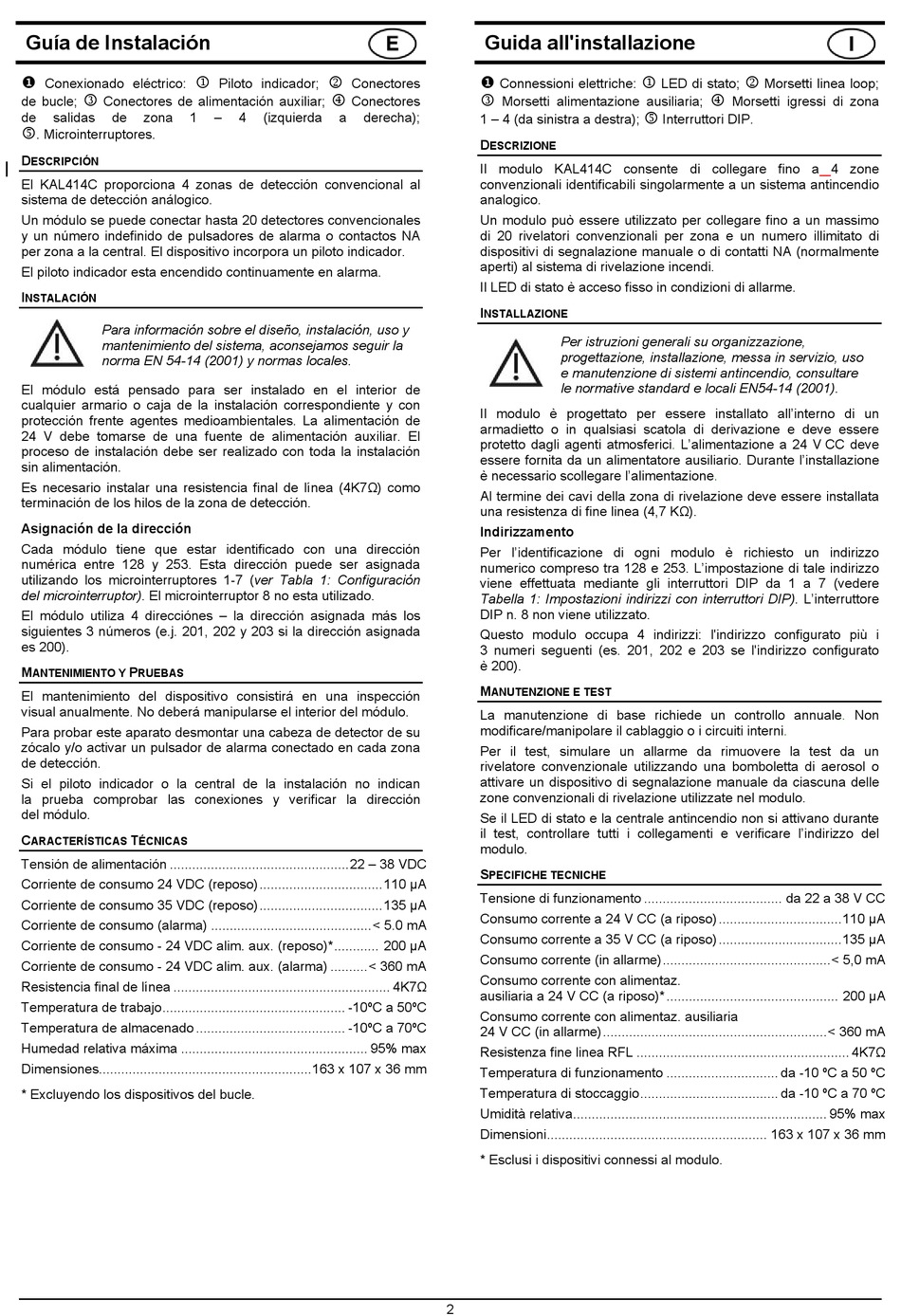

Guía de Instalación
Conexionado eléctrico:
3
de bucle;
Conectores de alimentación auxiliar;
de
salidas
de
zona
1
5
. Microinterruptores.
D
ESCRIPCIÓN
El KAL414C proporciona 4 zonas de detección convencional al
sistema de detección análogico.
Un módulo se puede conectar hasta 20 detectores convencionales
y un número indefinido de pulsadores de alarma o contactos NA
per zona a la central. El dispositivo incorpora un piloto indicador.
El piloto indicador esta encendido continuamente en alarma.
I
NSTALACIÓN
Para información sobre el diseño, instalación, uso y
mantenimiento del sistema, aconsejamos seguir la
norma EN 54-14 (2001) y normas locales.
El módulo está pensado para ser instalado en el interior de
cualquier armario o caja de la instalación correspondiente y con
protección frente agentes medioambientales. La alimentación de
24 V debe tomarse de una fuente de alimentación auxiliar. El
proceso de instalación debe ser realizado con toda la instalación
sin alimentación.
Es necesario instalar una resistencia final de línea (4K7Ω) como
terminación de los hilos de la zona de detección.
Asignación de la dirección
Cada módulo tiene que estar identificado con una dirección
numérica entre 128 y 253. Esta dirección puede ser asignada
utilizando los microinterruptores 1-7 (ver Tabla 1: Configuración
del microinterruptor). El microinterruptor 8 no esta utilizado.
El módulo utiliza 4 direcciónes – la dirección asignada más los
siguientes 3 números (e.j. 201, 202 y 203 si la dirección asignada
es 200).
M
P
ANTENIMIENTO Y
RUEBAS
El mantenimiento del dispositivo consistirá en una inspección
visual anualmente. No deberá manipularse el interior del módulo.
Para probar este aparato desmontar una cabeza de detector de su
zócalo y/o activar un pulsador de alarma conectado en cada zona
de detección.
Si el piloto indicador o la central de la instalación no indican
la prueba comprobar las conexiones y verificar la dirección
del módulo.
C
T
ARACTERÍSTICAS
ÉCNICAS
Tensión de alimentación ................................................22 – 38 VDC
Corriente de consumo 24 VDC (reposo).................................110 µA
Corriente de consumo 35 VDC (reposo).................................135 µA
Corriente de consumo (alarma) ...........................................< 5.0 mA
Corriente de consumo - 24 VDC alim. aux. (reposo)*............ 200 µA
Corriente de consumo - 24 VDC alim. aux. (alarma) ..........< 360 mA
Resistencia final de línea .......................................................... 4K7Ω
Temperatura de trabajo................................................. -10ºC a 50ºC
Temperatura de almacenado ........................................ -10ºC a 70ºC
Humedad relativa máxima .................................................. 95% max
Dimensiones.........................................................163 x 107 x 36 mm
* Excluyendo los dispositivos del bucle.
1
2
Piloto indicador;
Conectores
4
Conectores
–
4
(izquierda
a
derecha);
Guida all'installazione
Connessioni elettriche:
3
Morsetti alimentazione ausiliaria;
1 – 4 (da sinistra a destra);
D
ESCRIZIONE
Il modulo KAL414C consente di collegare fino a 4 zone
convenzionali identificabili singolarmente a un sistema antincendio
analogico.
Un modulo può essere utilizzato per collegare fino a un massimo
di 20 rivelatori convenzionali per zona e un numero illimitato di
dispositivi di segnalazione manuale o di contatti NA (normalmente
aperti) al sistema di rivelazione incendi.
Il LED di stato è acceso fisso in condizioni di allarme.
I
NSTALLAZIONE
Per istruzioni generali su organizzazione,
progettazione, installazione, messa in servizio, uso
e manutenzione di sistemi antincendio, consultare
le normative standard e locali EN54-14 (2001).
Il modulo è progettato per essere installato all'interno di un
armadietto o in qualsiasi scatola di derivazione e deve essere
protetto dagli agenti
atmosferici.
essere fornita da un alimentatore ausiliario. Durante l'installazione
è necessario scollegare
Al termine dei cavi della zona di rivelazione deve essere installata
una resistenza di fine linea (4,7 KΩ).
Indirizzamento
Per l'identificazione di ogni modulo è richiesto un indirizzo
numerico compreso tra 128 e 253. L'impostazione di tale indirizzo
viene effettuata mediante gli interruttori DIP da 1 a 7 (vedere
Tabella 1: Impostazioni indirizzi con interruttori DIP). L'interruttore
DIP n. 8 non viene utilizzato.
Questo modulo occupa 4 indirizzi: l'indirizzo configurato più i
3 numeri seguenti (es. 201, 202 e 203 se l'indirizzo configurato
è 200).
M
ANUTENZIONE E TEST
La manutenzione di base richiede un controllo
modificare/manipolare il cablaggio o i circuiti
Per il test, simulare un allarme da rimuovere la test da un
rivelatore convenzionale utilizzando una bomboletta di aerosol o
attivare un dispositivo di segnalazione manuale da ciascuna delle
zone convenzionali di rivelazione utilizzate nel modulo.
Se il LED di stato e la centrale antincendio non si attivano durante
il test, controllare tutti i collegamenti e verificare l'indirizzo del
modulo.
S
PECIFICHE TECNICHE
Tensione di funzionamento ..................................... da 22 a 38 V CC
Consumo corrente a 24 V CC (a riposo) .................................110 µA
Consumo corrente a 35 V CC (a riposo) .................................135 µA
Consumo corrente (in allarme).............................................< 5,0 mA
Consumo corrente con alimentaz.
ausiliaria a 24 V CC (a riposo)* .............................................. 200 µA
Consumo corrente con alimentaz. ausiliaria
24 V CC (in allarme)............................................................< 360 mA
Resistenza fine linea RFL ......................................................... 4K7Ω
Temperatura di funzionamento .............................. da -10 ºC a 50 ºC
Temperatura di stoccaggio..................................... da -10 ºC a 70 ºC
Umidità relativa.................................................................... 95% max
Dimensioni........................................................... 163 x 107 x 36 mm
* Esclusi i dispositivi connessi al modulo.
2
1
2
LED di stato;
Morsetti linea loop;
4
Morsetti igressi di zona
5
Interruttori DIP.
L'alimentazione a 24 V CC deve
l'alimentazione.
annuale.
interni.
Non
