de Montageanleitung

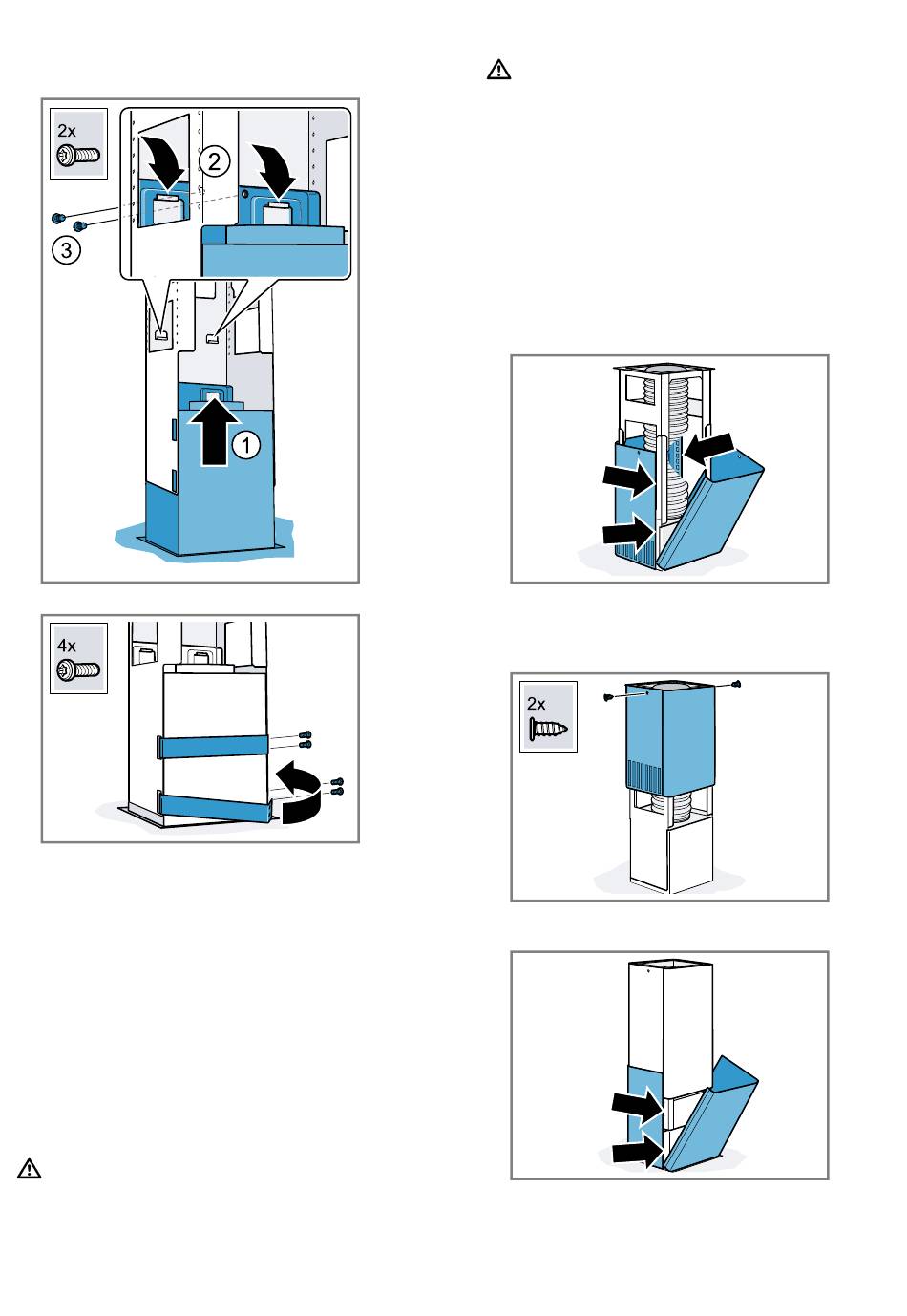

2. Das Gerät mit 2 Sicherungsschrauben am Tragege-
stell befestigen.
3. Die Sicherungsbügel einhängen und festschrauben.
Verrohrung
Hinweis: Wenn Sie ein Aluminiumrohr verwenden, den
Anschlussbereich vorher glätten.
Wir empfehlen die Verrohrung mit einem Abluftrohr
Ø 150 mm.
Abluftverbindung herstellen (Abluftrohr Ø 150ºmm)
▶
Das Abluftrohr direkt am Luftstutzen befestigen und
abdichten.
Abluftverbindung herstellen (Abluftrohr Ø 120 mm)
1. Den Reduzierstutzen am Luftstutzen befestigen.
2. Das Abluftrohr am Reduzierstutzen befestigen.
3. Die Verbindungsstellen abdichten.
Kaminverblendung montieren
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶
Schutzhandschuhe tragen.
14
WARNUNG ‒ Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts können
das Anschlusskabel beschädigen.
▶
Das Anschlusskabel nicht knicken oder einklem-
men.
1. Um die Kaminverblendungen zu trennen, das Klebe-
band entfernen oder die Kaminverblendung aus der
Schutzverpackung nehmen.
2. Sofern vorhanden die Schutzfolien an beiden Kamin-
verblendungen entfernen.
3. Hinweis: Um Kratzer zu vermeiden, weiche Tücher
als Schutz über die Kanten der äußeren Kaminver-
blendung legen.
Beide Teile der oberen Kaminverblendung auf dem
Gerät aufsetzen und zusammenstecken.
Hinweis: Die Schlitze der Kaminverblendung zeigen
nach unten.
4. Die obere Kaminverblendung hochschieben und mit
2 Schrauben befestigen.
5. Beide Teile der unteren Kaminverblendung auf dem
Gerät aufsetzen und zusammenstecken.
