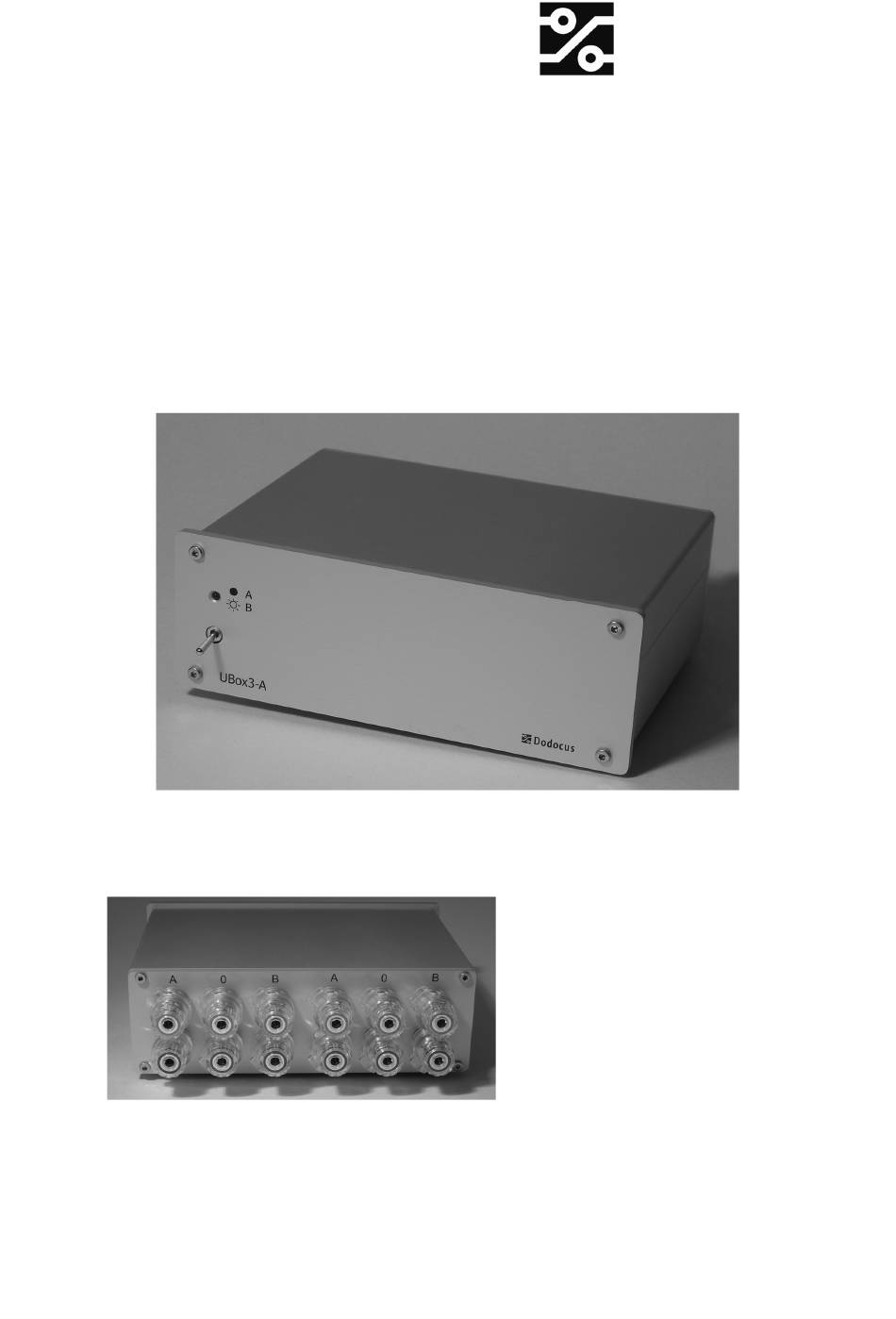

- Seite 1 Dodocus Design Bedienungsanleitung Umschalter - UBox3 - UBox3-WBT - UBox3-A - UBox3-A-WBT UBox3-A UBox3-WBT 765 Rückseite Seite 1 V07/4.11.20...
- Seite 2 Dodocus Design UBox3-sw Sicherheitshinweise Der Umschalter UBox3 (-A) ist aus Sicherheitsgründen nur für Verstärkerleistungen bis zu 200W zugelassen. Bei höheren Leistungen können gefährliche Spannungen entstehen, die an den nicht vollständig isolierten Lautsprecherterminals berührt werden könnten. Bestimmungsgemäße Verwendung Der Umschalter UBox3 (-A) ist für die Verwendung im Audio- Bereich vorgesehen.
- Seite 3 Dodocus Design Installation Der Umschalter UBox3 (-A) bietet die Möglichkeiten : Eine Quelle (Verstärker) auf zwei Ausgänge umzuschalten (Verstärker) Lautsprecher A Lautsprecher B Eine Last (Lautsprecher) von zwei Quellen zu speisen. (Lautsprecher) (Verstärker A) (Verstärker B) Anmerkung: Nur ein Kanal (von 2) dargestellt.
- Seite 4 Dodocus Design Anschluss der UBox3 Anschluss der UBox3-A Seite 4 V07/4.11.20...
- Seite 5 Dodocus Design Umschaltung UBox3 und UBox3-WBT Die Umschaltung erfolgt manuell durch einen 4poligen Knebelschalter. Die Schaltung beim Umschalten von A nach B geschieht unterbrechend. Dies wird besonders deutlich durch die Mittelstellung. UBox3-A und UBox3-A-WBT Die Umschaltung erfolgt automatisch, es sind 3 verschiedene Möglichkeiten vorhanden:...
- Seite 6 Dodocus Design 3. Schalten mit 12V Triggerspannung Das Steckernetzgerät in eine spannungsführende Steckdose stecken. Den Schalter an der Frontseite des Gerätes in die untere Stellung schalten. Über die obere Klinkenbuchse an der Rückseite wird ein 12V Triggersignal zugeführt. Die LED an der Frontseite der UBox3-A leuchtet bei aktiver Umschaltung.
- Seite 7 Dodocus Design Gemeinsames Schalten von 2 UBox3-A Verstärker Verbindungskabel Netzteil 2pol 3,5mm Klinke Seite 7 V07/4.11.20...
- Seite 8 Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen abgeben. Tel: 0421 / 52 72 84 Hersteller: FAX: 0421 / 52 72 83 Dodocus Design, Frank Leisten Email: info@dodocus.de Simon-Bolivar-Straße 11 WEEE-Reg.-Nr. DE 60335427 28197 Bremen Seite 8...
