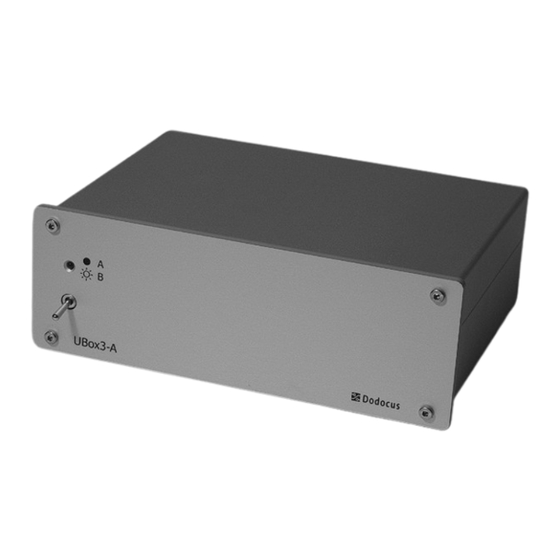

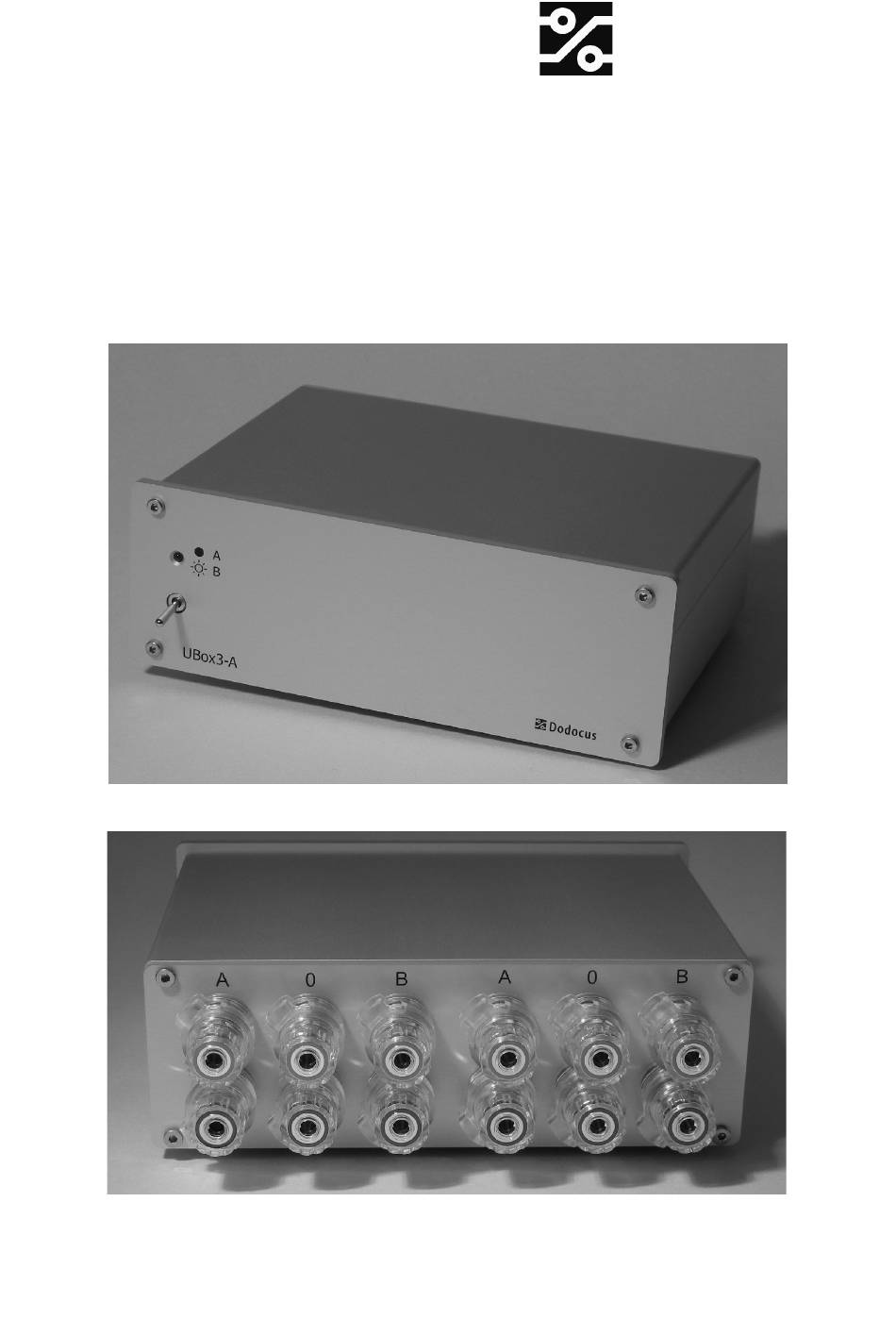

- Seite 1 Dodocus Design Bedienungsanleitung Umschalter - UBox3 - UBox3-WBT - UBox3-A - UBox3-A-WBT UBox3-A UBox3-WBT Rückseite Seite 1...
-
Seite 2: Sicherheitshinweise
Lautsprecherterminals berührt werden könnten. Bestimmungsgemäße Verwendung Der Umschalter UBox3 (-A) ist für die Verwendung im Audio- Bereich vorgesehen. Für andere Verwendungszwecke ist er nicht geeignet und zugelassen, insbesondere nicht zum Umschalten von gefährlichen Spannungen. -
Seite 3: Installation
Dodocus Design Installation Der Umschalter UBox3 (-A) bietet die Möglichkeiten : Eine Quelle (Verstärker) auf zwei Ausgänge umzuschalten (Verstärker) Lautsprecher A Lautsprecher B Eine Last (Lautsprecher) von zwei Quellen zu speisen. (Lautspecher) (Verstärker A) (Verstärker B) Anmerkung: Nur ein Kanal (von 2) dargestellt. - Seite 4 Das Steckernetzgerät in eine spannungsführende 230V- Steckdose stecken. Mit dem Schalter an der Frontseite der UBox3-A kann umgeschaltet werden. Die LED an der Frontseite der UBox3-A leuchtet bei aktiver Umschaltung. 3. Schalten mit 12V Triggerspannung Das Steckernetzgerät in eine spannungsführende Steckdose stecken.
-
Seite 5: Trigger-Ausgang
Dodocus Design Über die obere Klinkenbuchse an der Rückseite wird ein 12V Triggersignal zugeführt. Die LED an der Frontseite der UBox3-A leuchtet bei aktiver Umschaltung. Trigger-Ausgang Am Trigger-Ausgang steht bei aktivem Schaltzustand eine Triggerspannung von 12V zur Verfügung. Hiermit können weitere Geräte, auch weitere UBox3-A getriggert werden. - Seite 6 Dodocus Design Gemeinsames Schalten von 2 UBox3-A Verstärker Verbindungskabel 2pol 3,5mm Klinke 1 und 2: Steckernetzteile Seite 6...
-
Seite 7: Technische Daten Ubox3
Dodocus Design Technische Daten UBox3 Max. Schaltleistung 200W (8Ω) (aus Sicherheitsgründen) LS-Terminals Banane (WBT: Banane oder/und Klemmen) Umgebungs- 0°C bis 40°C temperatur Gehäuse: Aluminium-Strangguss, eloxiert, Frontplatten: Aluminium eloxiert 4mm / bzw. 3mm Maße: Breite:171mm Tiefe: 127mm (ohne Terminals und Schalter) Höhe: 60mm (ohne Füße) - Seite 8 Dodocus Design Hersteller: Dodocus Design Inselstr. 10 28207 Bremen Tel: 0421 / 434 02 65 FAX: 0421 / 44 10 33 Email: info@dodocus.de Seite 8...
