Print Offset, Transfer Tension, Transfer TOF und Transfer EOF

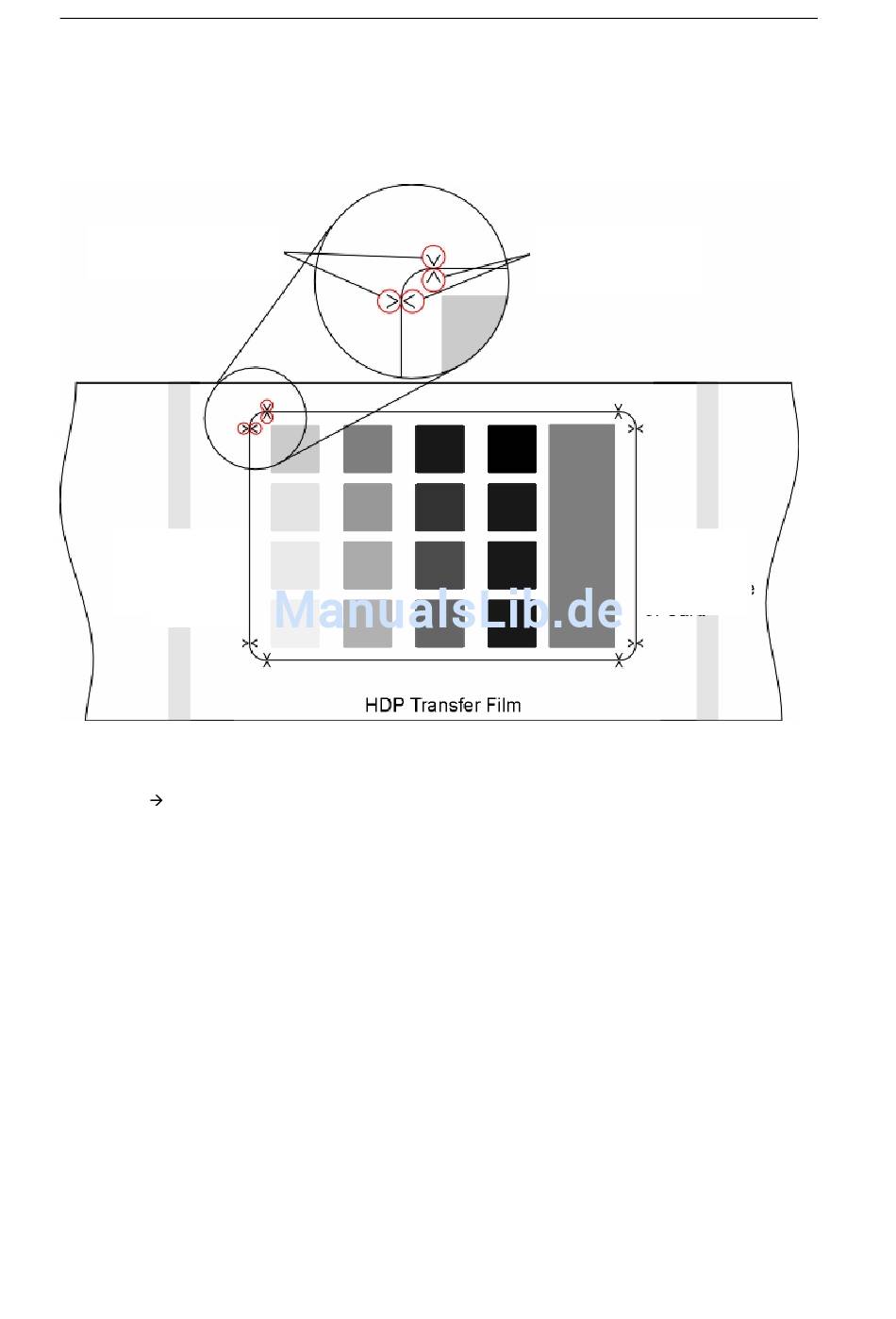

Die folgenden Ausrichtungsprozesse (alignment process) müssen als ein Schritt durchgeführt werden: Print
Offset, Transfer TOF, Transfer EOF und Transfer Tension. Dies soll bewirken, daß die Kante des Druckbilds
genau mit der Kante des HDP Films abgestimmt wird (siehe Bild unten). Wenn die Ausrichtung, bzw.
Abstimmung, richtig durchgeführt wurde, sollten die Kante der Karte genau zwischen den inneren und äußeren
Ausrichtungspfeil liegen.
Äussere
Ausrichtungspfeile
Anfang der
Karte
Information die Sie wissen sollten, wovor Sie die Abstimmung durchführen:
•
Die Zahlen, die Sie zur Einstellung eingeben, stellen Pixel dar. Die Anzahl der Pixel gleicht der Messung in
Inch mal 300 oder der Messung in Millimeter mal 11,8, z.B. 0,100 inches oder 2,54 mm ergibt 30 Punkte
(pixels),
1 mm=12 Pixel.
•
Das Ausrichtungsbild soll Ihnen bei der Einstellung helfen. Lassen Sie diesen Test nach jeder Änderung
laufen. Sie können dies bewerkstelligen, in dem Sie die Menü Taste drücken, Print Test Image und dann
Gray/Align YMC auswählen.
•
Sie können die Einstellungen in den folgenden Schritten ändern, in dem Sie die Menü Taste drücken, Setup
Printer auswählen und dann die Einstellung auswählen, die Sie ändern wollen. Benutzen Sie die Scroll-
Tasten um sich durch das Menü zu bewegen. Um eine Einstellung auszuwählen, drücken Sie die Select
Taste.
•
Alle HDP Bilder müssen 2,54 mm auf jeder Seite der Karte überstehen. In dem oberen Bild sollten sich die
äußeren Abstimmungspfeile in diesen 2,54 mm befinden, nachdem das Bild richtig zentriert wurde. Dies
bewirkt, daß die Pfeile beim Druck ausgelassen werden.
HDP Kartendrucker Benutzerhandbuch
Innere
Ausrichtungspfeile
84
Ende der
Karte
