CleanFit CPA 451
Messeinrichtung
Einbauort
!
Endress+Hauser
Eine vollständige Messeinrichtung besteht aus:
•
Armatur CleanFit CPA 451
•
pH- / Redoxelektrode OrbiPac W CPF 81/82
•
Messumformer Liquisys M CPM 223/253
1
4

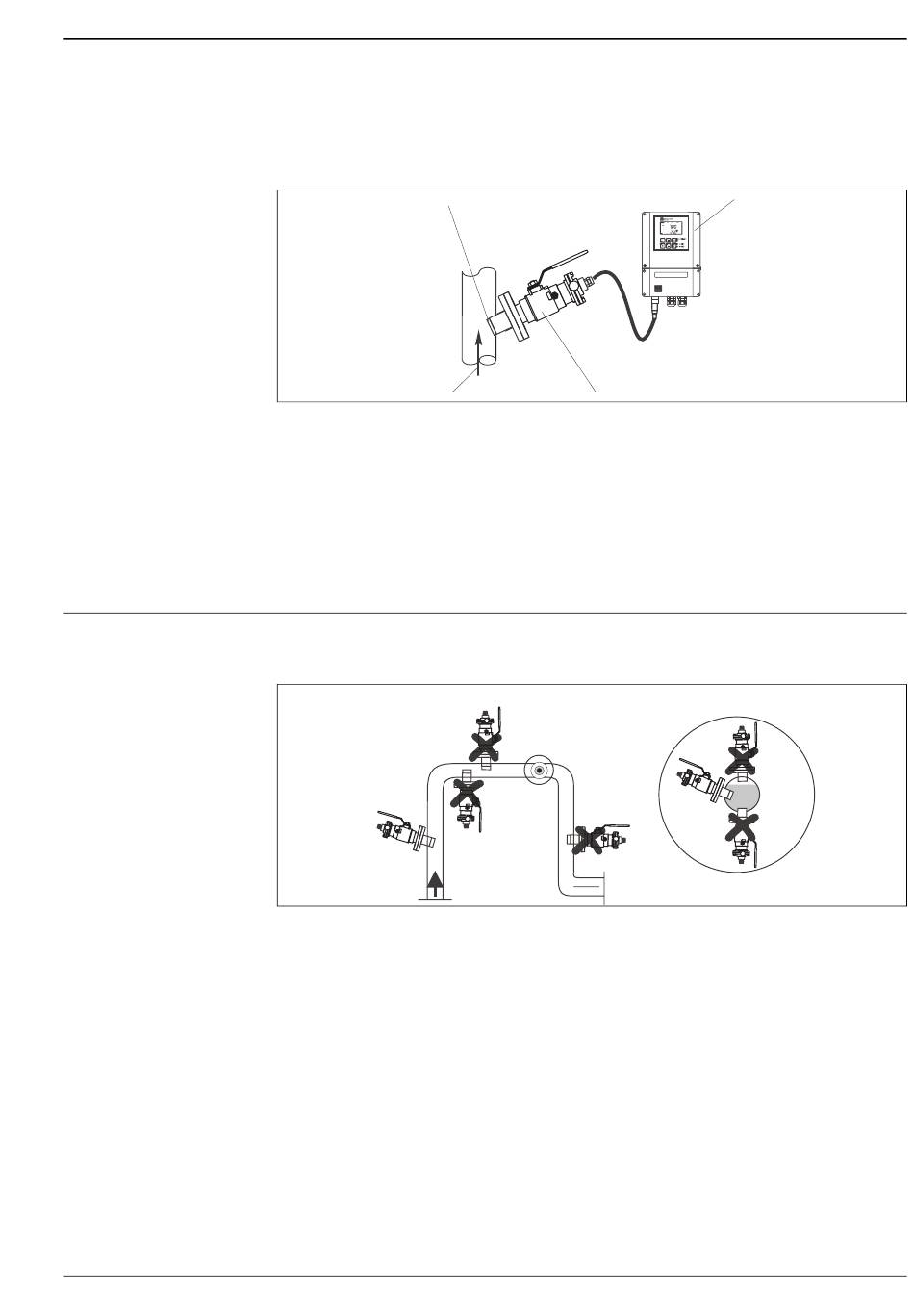

Messeinrichtung mit CPA 451
1 pH- / Redoxelektrode OrbiPac W CPF 81/82
2 Liquisys M CPM 223/253
3 CleanFit CPA 451
4 Strömungsrichtung des Mediums
Einbaubedingungen
Installieren Sie die Armatur an Orten gleichmäßiger Strömung. Der Rohrdurchmesser muss min-
destens DN 80 sein.
1
Geeignete und ungeeignete Einbausituationen
1 Steigrohr, beste Einbausituation
2 Horizontale Leitung von oben, ungeeignet wegen Luftraum oder Schaumblasen
3 Horizontale Leitung seitlich mit geeignetem Einbauwinkel (sensorabhängig, s. u.)
4 Überkopfeinbau, verboten wegen fehlendem Kontakt der Innenableitung der pH-Elektrode
5 Fallrohr, ungeeignet
Hinweis!
•
Installieren Sie die Armatur nicht an Stellen, wo sich Lufträume oder Schaumblasen bilden
können (→ Abb. ).
•
Zu Fehlmessungen kommt es, wenn:
– sich die Elektrode nicht vollständig im Medium befindet
– Ablagerungen die Glasmembran der Elektrode oder die Referenz zusetzen
– die pH-bzw. Redoxelektrode waagerecht oder über Kopf eingebaut wird (der Neigungswin-
kel zur Horizontalen muss mind. 15° sein, damit die Innenableitung der Elektrode Elektrolyt-
kontakt behält).
3
2
Detail A,
(Draufsicht)
3
4
5
2
C07-CPA451xx-14-07-00-xx-001.eps
Detail A, 90° gedreht
(Seitenansicht)
3
C07-CUA451xx-11-07-00-de-001.eps
3
