WilTec INT 950 Bedienungsanleitung Seite 8

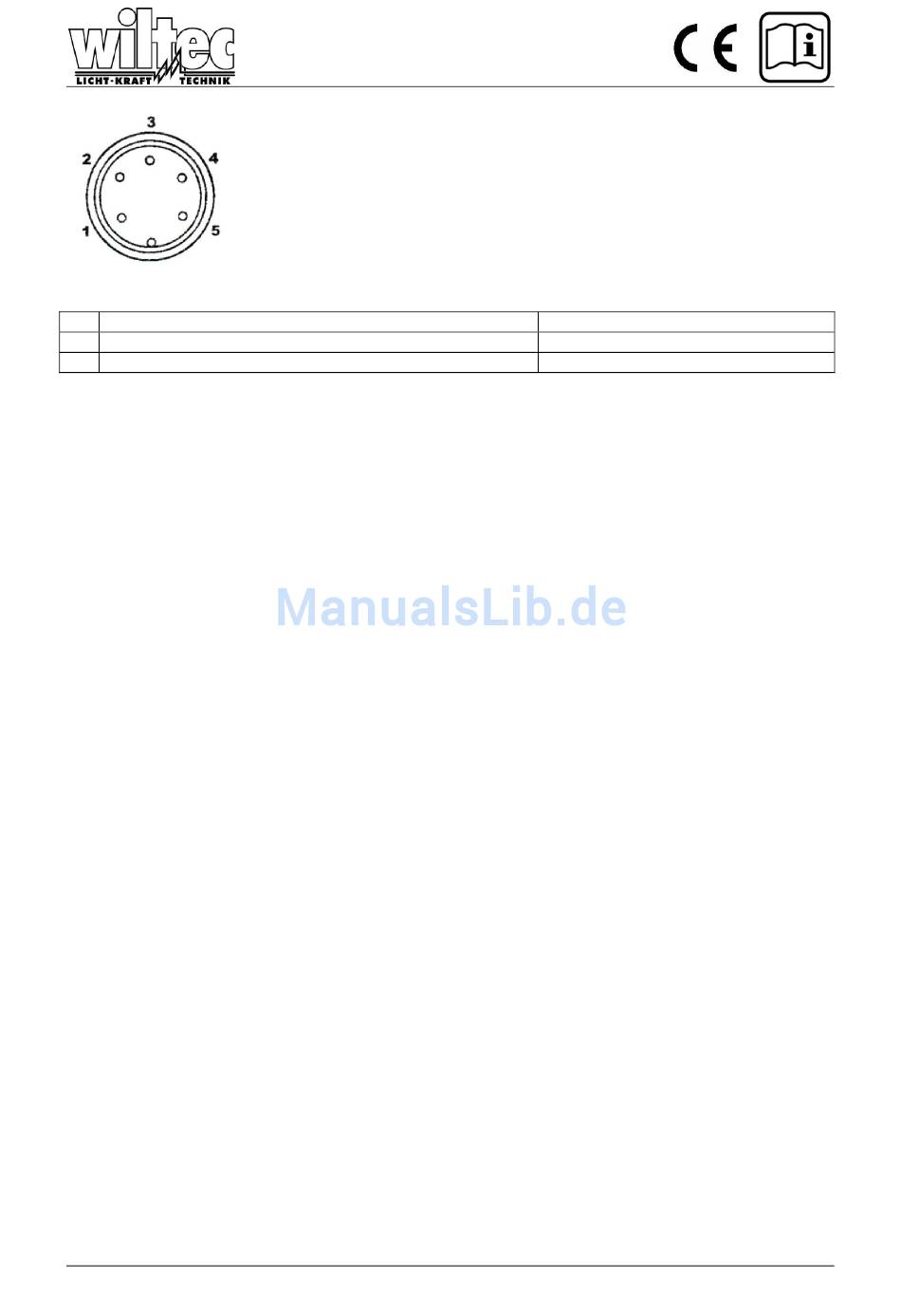

A zwischen Pol 4 & 5 (Heizelement)
B zwischen Pol 1 & 2 (Sensor)
C zwischen Pol 3 & Lötkolbenspitze
Sollten die Werte von A und B stark von den oben genannten abweichen, tauschen Sie den Stecker
und das Heizelement bzw. den Sensor.
Ist der Wert C über 2 , sollte der Lötkolben mit Stahlwolle oder Sandpapier gereinigt werden.
Austauschen der Heizelemente
Sie sollten immer beide Heizelemente austauschen, wenn ein Heizelement defekt ist.
Lösen Sie die Überwurfmuttern in dem Sie sie gegen den Uhrzeigersinn drehen. Ziehen Sie die
Lötspitzen raus und entfernen Sie die Schrauben. Ziehen Sie den Führungsstift raus und öffnen Sie
die Handgriffe.
Achten Sie drauf, dass Ihnen die Zugfeder nicht weg springt.
Entfernen Sie die selbst schneidenden Schrauben und die Abdeckungen. Nun können Sie das alte
Heizelement entfernen und gegen ein neues austauschen.
Ein defektes Heizelement lässt sich durch folgende Widerstandsmessung feststellen:
1. Der Widerstandswert des Heizelements (rot) liegt im Normalfall zwischen 1,7
2. Der Widerstandswert des Sensors (blau) liegt im Normalfall zwischen 16 und 18 .
Weichen die gemessenen Werte von den oben aufgeführten ab, sollte das Heizelement wie folgt aus-
getauscht werden:
1. Entlöten Sie die Heizelement- und Sensorkontakte
2. Tauschen Sie das alte gegen ein neues Heizelement aus. Achten Sie beim Einbau darauf,
dass die Kabel in einem günstigen Biegeradius liegen, um den Leiterwiderstand möglichst ge-
ring zu halten.
Kabelbruch in der Zuleitung zum Tweezer.
Sie können testen, ob das Kabel defekt ist, indem Sie die Station einschalten und die Tempera-
tur auf 400° C einschalten. Dann bewegen Sie die Zuleitung. Fängt die LED der Station an zu
flackern, liegt ein Kabelbruch vor und die Zuleitung muss ausgetauscht werden.
© by WilTec Wildanger Technik GmbH
http://www.wiltec.info
1,7 – 1,9
16 – 18
unter 2
und 1,9 .
