Smd hot tweezer

Lötzinn und Flussmittel

Sollte zu wenig Lötzinn an der zu bearbeitenden Stelle sein, dann tragen Sie Lötzinn oder Flussmittel

auf. Sollte der Bereich zu klein sein, um das Lötzinn oder Flussmittel direkt aufzutragen, können Sie

dieses auch auf die Lötspitzen auftragen.

Die INT 950 hat einen Sensor, der mit dem Heizelement im Handteil B verbunden ist und die Tempe-

ratur an die Station übermittelt. Wenn das Heizelement in Handteil A defekt ist, wird die Station keine

Fehlermeldung anzeigen.

Prüfung des 5-poligen Lötkolbenanschlusssteckers auf Defekte:

Sollte der Lötkolben nicht einwandfrei funktionieren, ist es möglich, einen Defekt am Anschlussstecker

folgendermaßen auszuschließen, um den Fehler einzugrenzen:

Entfernen Sie das Anschlusskabel und messen Sie die Widerstandswerte zwischen den einzelnen

Polen. Die unten stehende Tabelle zeigt Ihnen die zu erwartenden Werte an, wie sie im Normalfall

vorliegen müssen.

http://www.wiltec.info

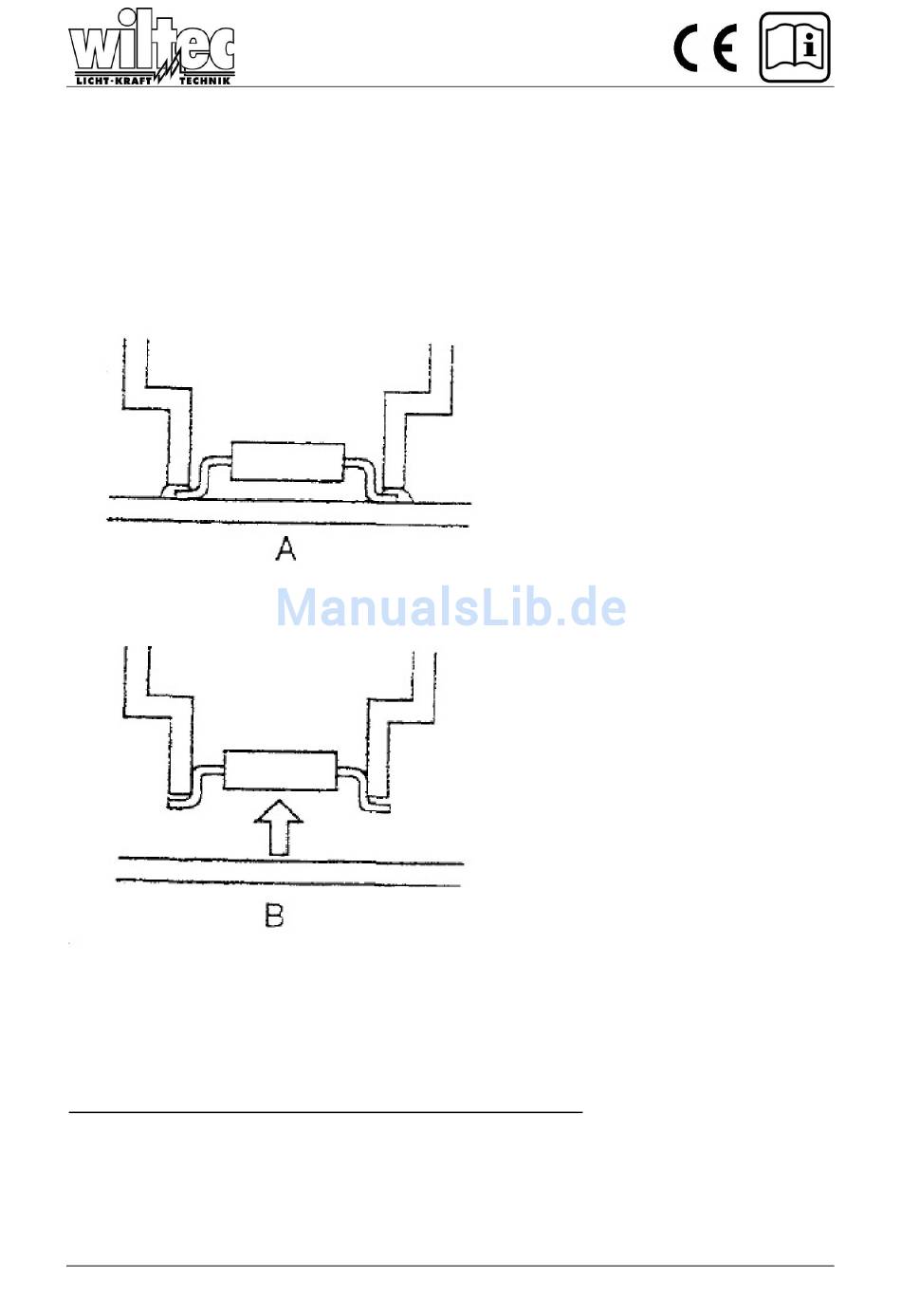

Auslöten und Abheben der Bauteile

Platzieren Sie die Lötspitzen an das

gelötet Bauteil und schmelzen Sie

das Lötzinn. Stellen Sie sicher, dass

das Lötzinn komplett geschmolzen

ist, so wie auf Abbildung A.

Wenn das Lötzinn komplett ge-

schmolzen ist, drücken Sie die

Tweezer leicht zusammen und

heben Sie das Bauteil ab.
