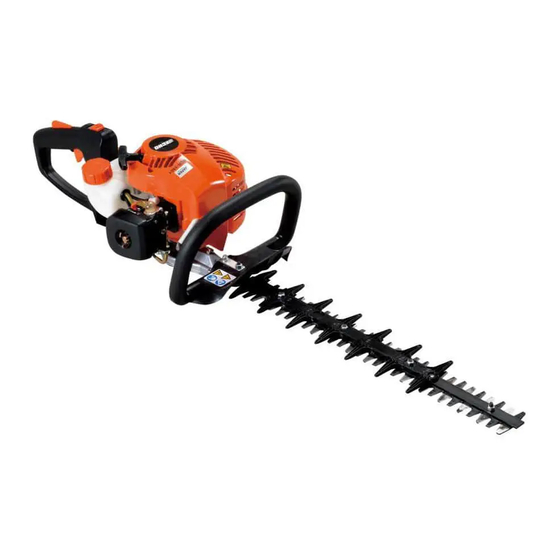

  • Seite 1 ITALIANO ESPAÑOL OPERATOR'S MANUAL BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES HCR-1501 WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN.
  • Seite 30 1Notes and rear cover 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-023301 Printed in Japan 0x0xxxx zzzz ES X750229-2702 © 2013...
  • Seite 31 1Buchdeckel DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG TRAGBARE MOTORHECKENSCHERE HCR-1501 WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.

  • Seite 32: Hersteller

    Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Beabsichtigter Zweck dieses Produkts ECHO-Heckenscheren zeichnen sich durch ihr geringes Gewicht sowie ihre hohe Leistungsfähigkeit aus. Sie sind mit Benzinmotoren ausgestattet und eignen sich zum Schneiden von Hecken und Sträuchern.
  • Seite 33 Grundlagen / Heckenschneiden .................. 18 Wartung und Pflege ......................19 Wartungsrichtlinien ...................... 19 Wartung und Pflege ..................... 19 LAGERUNG........................24 Langfristige Lagerung (30 Tage und länger) ............... 24 Entsorgungshinweise......................25 Technische Daten......................26 Konformitätserklärung....................... 27 Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte ......28...

  • Seite 34: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Lesen Sie diesen Abschnitt unbedingt durch, bevor Sie das Produkt verwenden. Er enthält wichtige Informationen zum Thema Sicherheit. Befolgen Sie die Anweisungen sorgfältig. Lesen Sie außerdem die Sicherheitshinweise im Hauptteil dieser Bedienungsanleitung. In Textabschnitten, die mit einem [diamond mark]-Symbol beginnen, werden die möglichen Folgen einer Nichtbeachtung von Si- cherheitshinweisen beschrieben.

  • Seite 35: Stelle, An Der Sich Der Sicherheitsaufkleber Befindet

    Falls der Sicherheitsaufkleber aufgrund von Verschleiß oder Beschädigung nicht mehr lesbar ist oder sich abgelöst hat, erwer- ben Sie bitte einen neuen Sicherheitsaufkleber von Ihrem ECHO-Händler, und bringen Sie ihn an der nachstehend gezeigten Stelle an. Der Sicherheitsaufkleber muss stets gut lesbar sein.

  • Seite 36: Umgang Mit Kraftstoff

    Sichere Verwendung des Produkts Umgang mit Kraftstoff GEFAHR Beim Auftanken in sicherer Entfernung von Brandherden bleiben Kraftstoff ist leicht entflammbar und kann bei falschem Umgang schnell in Brand geraten. Gehen Sie beim Mischen, Lagern und Betanken mit äußerster Vorsicht vor. Andernfalls kann es zu schweren Brandverletzungen kommen. Befol- gen Sie sorgfältig die folgenden Anweisungen.

  • Seite 37: Umgang Mit Dem Motor

    Sichere Verwendung des Produkts Umgang mit dem Motor WARNUNG Starten des Motors Bei Feuer oder Rauch steht Sicherheit an erster Befolgen Sie beim Starten des Motors unbedingt die fol- Stelle genden Sicherheitsregeln: Wenn Flammen aus dem Bereich des Motors kommen Stellen Sie beim Einsatz des Gerätes stets sicher, dass oder Rauch aus einem anderen Teil als dem Auspuff alle Griffe und Schutzvorrichtungen montiert sind.

  • Seite 38: Umgang Mit Dem Produkt

    Sichere Verwendung des Produkts Umgang mit dem Produkt Allgemeine Sicherheitsregeln WARNUNG Bedienungsanleitung Verleihen oder Übereignen des Produkts Lesen Sie die Bedienungsanleitung vor Wenn Sie das Produkt verleihen, muss die ausleihende der Inbetriebnahme des Produkts Person auch die zugehörige Bedienungsanleitung erh- aufmerksam durch, um eine korrekte Be- alten.
  • Seite 39 Sichere Verwendung des Produkts WARNUNG Benutzer des Geräts Vibration und Kälte Das Gerät darf von folgenden Personen nicht verwendet Es wird vermutet, dass das Raynaud-Syndrom, das die werden: Finger mancher Menschen befällt, durch stark vibrierende übermüdeten Personen Arbeitsgeräte und dem Arbeiten bei Kälte herbeigeführt alkoholisierten Personen wird.
  • Seite 40 Sichere Verwendung des Produkts WARNUNG Vor dem Arbeiten mit dem Produkt alle Fremdkörper Produkt nicht einhändig bedienen und Hindernisse aus dem Arbeitsbereich entfernen Umfassen Sie bei laufendem Motor die Handgriffe stets mit beiden Händen. Bedienen Sie das Produkt niemals Überprüfen Sie den Bereich, in dem das Gerät einge- mit nur einer Hand.

  • Seite 41: Schutzausrüstung

    Sichere Verwendung des Produkts WARNUNG Produkt nicht zum Schneiden harter Gegenstände Verwenden Sie das Produkt nicht, wenn Sie auf einer verwenden Leiter oder einem Stuhl stehen Verwenden Sie das Gerät nicht zum Schneiden harter Führen Sie keine Schneidarbeiten durch, wenn Sie auf Gegenstände (z.

  • Seite 42: Packliste

    Packliste Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren ECHO-Händler, wenn Teile fehlen oder beschädigt sind. Nummer Bezeichnung des Teils Menge Komplett montierte Motorheckenschere...

  • Seite 43: Beschreibung

    Beschreibung Beschreibung 1. Vorderer Handgriff Zur Schneidvorrichtung hin ange- 10. Schalldämpferabdeckung Zum Schutz vor versehentli- brachter Handgriff. chem Kontakt mit heißen Abgasen. 2. Vergaser Zur Herstellung eines geeigneten Kraftstoff- 11. Getriebegehäuse Enthält das Getriebe zur Verminder- Luft-Gemisches. ung der Geschwindigkeit, die vom Motor auf die Schnei- 3.

  • Seite 44: Bevor Sie Beginnen

    Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Empfohlenes Mischverhältnis: 50 : 1 (2 %) für Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50 : 1 Öl. - Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstoff- tank.

  • Seite 45: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Beachten Sie beim Starten des Motors die Sicherheitsanweisungen ab Seite 4im Abschnitt „Sichere Verwendung des Produkts", um eine einwandfreie Bedienung des Geräts sicherzustellen. Wenn sich das Schneidmesser beim Starten bewegt, obwohl der Gashebel auf Leerlaufdrehzahl eingestellt ist, jus- tieren Sie den Vergaser, bevor Sie das Produkt verwenden.

  • Seite 46: Warmlaufen Des Motors

    Bedienung des Motors Warmlaufen des Motors Sobald der Motor läuft, lassen Sie ihn 2 bis 3 Minuten im Leerlauf (niedrige Drehzahl) warmlaufen. Das Warmlaufen des Motors sorgt für eine gleichmäßigere Schmierung im Inneren. Lassen Sie den Motor vollständig warmlaufen, insbesondere bei Kälte. Starten eines warmen Motors Schieben Sie den Zündschalter aus der Position „Stopp".

  • Seite 47: Schneiden Von Hecken Und Sträuchern

    Schneiden von Hecken und Sträuchern Schneiden von Hecken und Sträuchern Schwenkbetrieb Der Anwender soll ohne Anstrengung und mühelos Hecken sch- neiden und Bodendecker kürzen können. Zu diesem Zweck kann der hintere Handgriff auf seiner Drehachse nach links und rechts D) verstellt werden. Der Schneidbalken und damit die Lau- frichtung der Messer (A B) werden dadurch der Oberflächen- kontur der Hecke angepasst.

  • Seite 48: Grundlagen / Heckenschneiden

    Schneiden von Hecken und Sträuchern Grundlagen / Heckenschneiden HINWEIS Dieses Gerät ist für das Schneiden von Sträuchern und Hecken mit Zweigen von max. 6 mm Durchmesser ausgelegt. Führen Sie alle Schneidarbeiten bei Vollgas durch. Wenn Sie mit geringeren Geschwindigkeiten als Vollgas arbeiten, schleift möglicherweise die Kupplung;...

  • Seite 49: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege Wartungsrichtlinien Komponente Wartung Seite Vor der Verwendung Monatlich Luftfilter Reinigen/ersetzen • Kraftstofffilter Überprüfen/reinigen/ersetzen • Zündkerze Überprüfen/reinigen/justieren/ersetzen • Vergaser Justieren/Ersetzen und justieren • Kühlsystem Überprüfen/reinigen • Schalldämpfer Überprüfen/festziehen/reinigen • Messerantrieb Schmieren • (15 - 20 Std.) Starter Überprüfen •...

  • Seite 50: Wartung Und Pflege

    Wartung und Pflege Justieren des Vergasers WARNUNG Nach erfolgter Vergaserjustierung darf sich das Schneidmesser im Leerlauf nicht bewegen; ansonsten besteht die Ge- fahr schwerer Verletzungen. VORSICHT Die Leerlaufanschlagschraube (T) muss so justiert sein, dass sich das Schneidmesser beim Starten nicht bewegt. Wenden Sie sich bei Problemen mit dem Vergaser bitte an Ihren Händler.

  • Seite 51: Überprüfen Des Kraftstoffsystems

    Wartung und Pflege WICHTIG Die Schalldämpferabdeckung nicht ausbauen. Fragen Sie bei Bedarf bitte Ihren Händler um Rat. Überprüfen des Kraftstoffsystems Führen Sie vor jeder Verwendung eine Überprüfung durch. Vergewissern Sie sich nach jeder Betankung, dass kein Kraft- stoff an den Leitungen, Dichtungen oder am Kraftstofftank- deckel austritt.

  • Seite 52: Schmieren Des Getriebegehäuses

    Wartung und Pflege Messerabstand einstellen (je nach Bedarf) Die Gegenmuttern mit einem T-Schlüssel eine halbe Umdrehung aufdrehen. Schneidmesserbolzen mit einem 10 mm-Gabelschlüssel festzie- hen. Die Schrauben 1/4 - 1/2 Umdrehung lösen Bolzen mit dem Gabelschlüssel in dieser Position halten und Ge- genmuttern festziehen.
  • Seite 53 Wartung und Pflege Fehlerbehebung Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten. Der Stoppschalter befindet sich in der Auf „Start" stellen Position „Stopp" Es wurde zu viel Kraftstoff angesaugt Motor nach Wartung starten Elektrischer Defekt Händler um Rat fragen Vergaser defekt oder innerlich verk-...

  • Seite 54: Lagerung

    LAGERUNG LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht en- tweichen können, und nicht in der Nähe von Flammen oder Funken. Brandgefahr. Gehen Sie folgendermaßen vor, wenn Sie das Produkt lange Zeit lagern möchten (30 Tage und länger): Entleeren Sie den Kraftstofftank vollständig.

  • Seite 55: Entsorgungshinweise

    Entsorgungshinweise Entsorgungshinweise Entsorgen Sie Altöl unter Einhaltung der gesetzlichen Vorschriften Ihres Landes. Auf den größeren Kunststoffteilen des Produkts befindet sich jeweils eine Kennzeichnung (Code) des Werkstoffs. Diese Codes beziehen sich auf die folgenden Werkstoffe; entsorgen Sie diese Kunststoffteile unter Einhaltung der gesetzlichen Vorschriften Ihres Landes.

  • Seite 56: Technische Daten

    Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Öl Motoröl für luftgekühlte Zweitaktmotoren. ISO-L- EGD-Norm (ISO/CD 13738), JASO FC, FD und ECHO Premium 50 : 1-Öl. Verhältnis 50 : 1 (2 %) Kraftstoffverbrauch bei maximaler Motorleistung 0,40 Spezifischer Kraftstoffverbrauch bei maximaler Motor-...

  • Seite 57: Konformitätserklärung

    OHME; TOKIO 198-8760 JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: TRAGBARE MOTORHECKENSCHERE Marke: ECHO Typ: HCR-1501 Folgendem entspricht: * Anforderungen der Richtlinie 2006/42/EG (Verwendung der harmonisierten Norm ISO 10517) * Anforderungen der Richtlinie 2004/108/EG (Verwendung der harmonisierten Norm EN ISO 14982)
  • Seite 58 Gewährleistungs- und Garantiebestimmungen für Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte...
  • Seite 59 1Notizen und hintere Umschlagseite NOTIZEN X750-023301 X750229-2702 2013...
  • Seite 60 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750-023301 Gedruckt in Japan 0x0xxxx zzzz ES X750229-2702 © 2013...
  • Seite 116 1Notas y contraportada MEMORANDO X750-023301 X750229-2702 2013...
  • Seite 117 MEMORANDO X750-023301 X750229-2702 2013...
  • Seite 120 1??? 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-023301 Printed in Japan 0x0xxxx zzzz ES 1503A 1186 ES X750229-2702 2013 ©...
