2. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
ANMERKUNG:
Diese Vorgehensweise gilt nur für Systeme mit installierter 5G-WWAN-Karte.
ANMERKUNG:
Stellen Sie beim erneuten Installieren der Schutzabdeckung der WWAN-Karte sicher, dass die Schutzabdeckung in
die Klammern an der I/O-Zusatzplatine eingeführt wird.
Die nachfolgenden Abbildungen zeigen die Position der 5G-WWAN-Karte und stellen das Verfahren zum Entfernen bildlich dar.

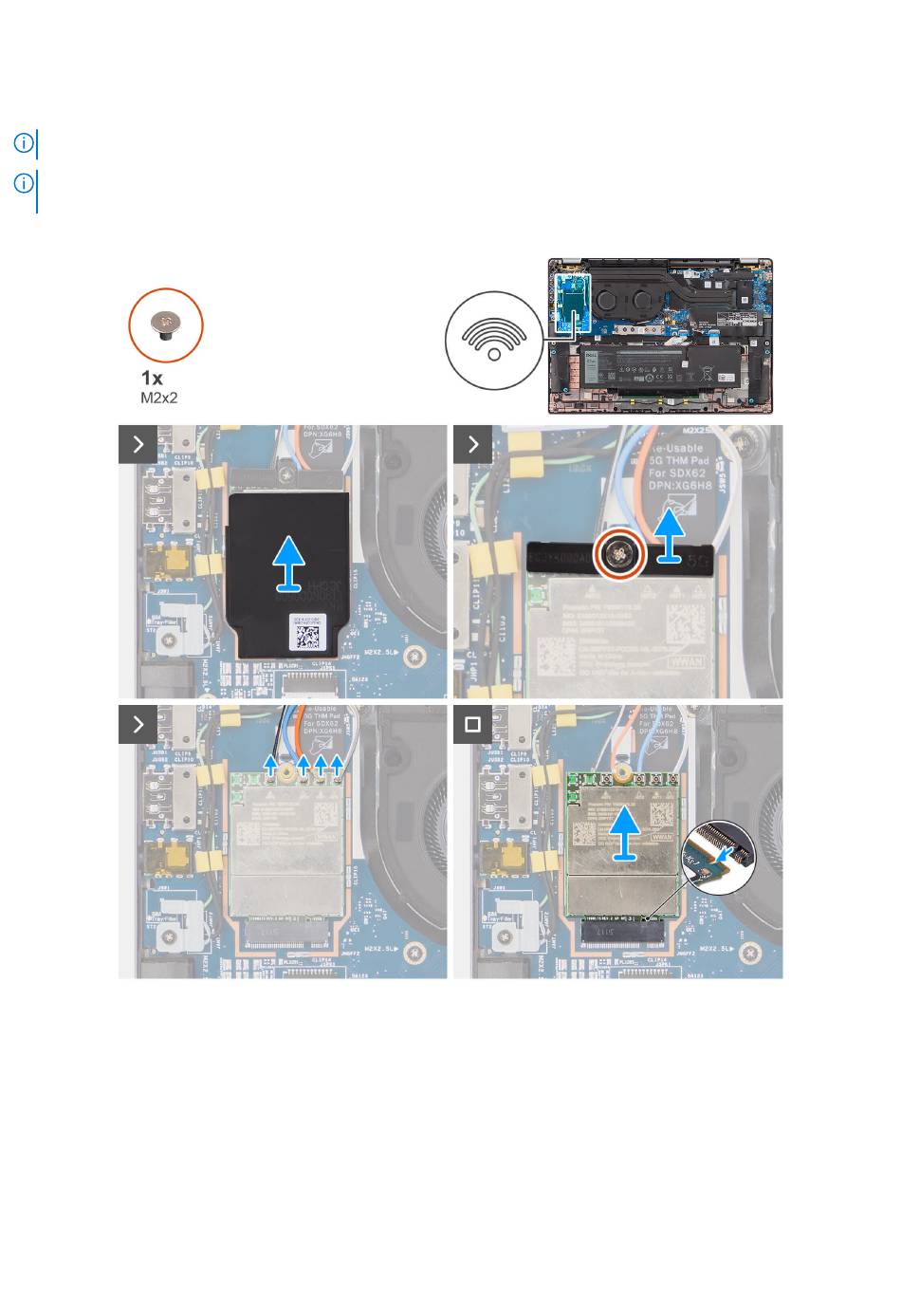

Abbildung 22. Entfernen der 5G-WWAN-Karte
Schritte
1. Heben Sie die WWAN-Schutzabdeckung beginnend an der oberen linken Seite der Schutzabdeckung ab und entfernen Sie sie aus dem
Computer.
2. Heben Sie die Halterung der 5G-WWAN-Karte von der I/O-Zusatzplatine.
3. Entfernen Sie die einzelne Schraube (M2x2), mit der die Halterung der 5G-WWAN-Karte an der I/O-Zusatzplatine befestigt ist.
4. Trennen Sie die Antennenkabel unter dem Gummischwamm von den Anschlüssen an der 5G-WWAN-Karte.
5. Schieben Sie die 5G-WWAN-Karte aus dem M.2-Kartensteckplatz auf der I/O-Zusatzplatine und entfernen Sie die 5G-WWAN-Karte.
52
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
