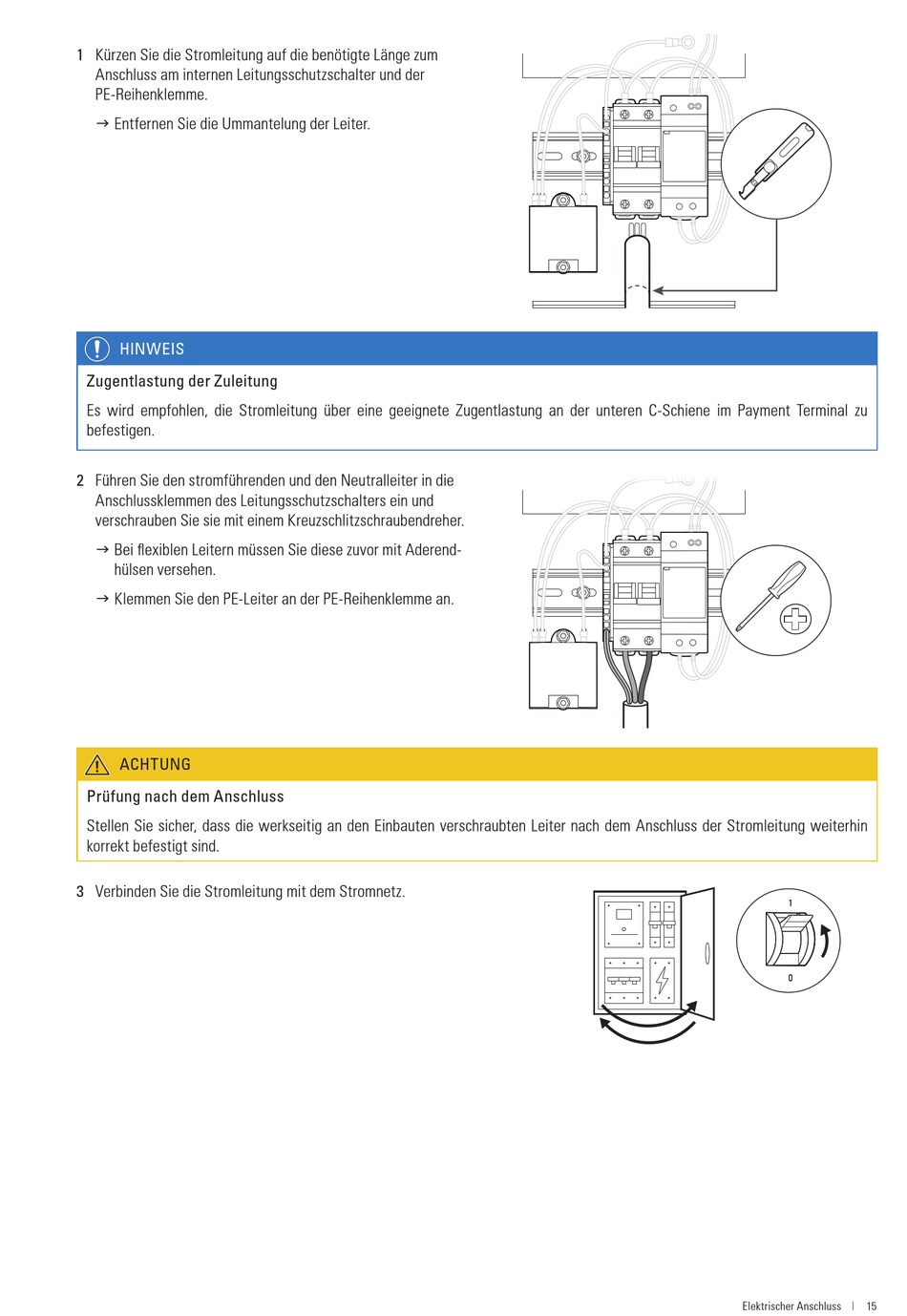

1 Kürzen Sie die Stromleitung auf die benötigte Länge zum
Anschluss am internen Leitungsschutzschalter und der
PE-Reihenklemme.
J Entfernen Sie die Ummantelung der Leiter.
HINWEIS
Zugentlastung der Zuleitung
Es wird empfohlen, die Stromleitung über eine geeignete Zugentlastung an der unteren C-Schiene im Payment Terminal zu
befestigen.
2 Führen Sie den stromführenden und den Neutralleiter in die
Anschlussklemmen des Leitungsschutzschalters ein und
verschrauben Sie sie mit einem Kreuzschlitzschraubendreher.
J Bei flexiblen Leitern müssen Sie diese zuvor mit Aderend-
hülsen versehen.
J Klemmen Sie den PE-Leiter an der PE-Reihenklemme an.
ACHTUNG
Prüfung nach dem Anschluss
Stellen Sie sicher, dass die werkseitig an den Einbauten verschraubten Leiter nach dem Anschluss der Stromleitung weiterhin
korrekt befestigt sind.
3 Verbinden Sie die Stromleitung mit dem Stromnetz.
Elektrischer Anschluss
15
