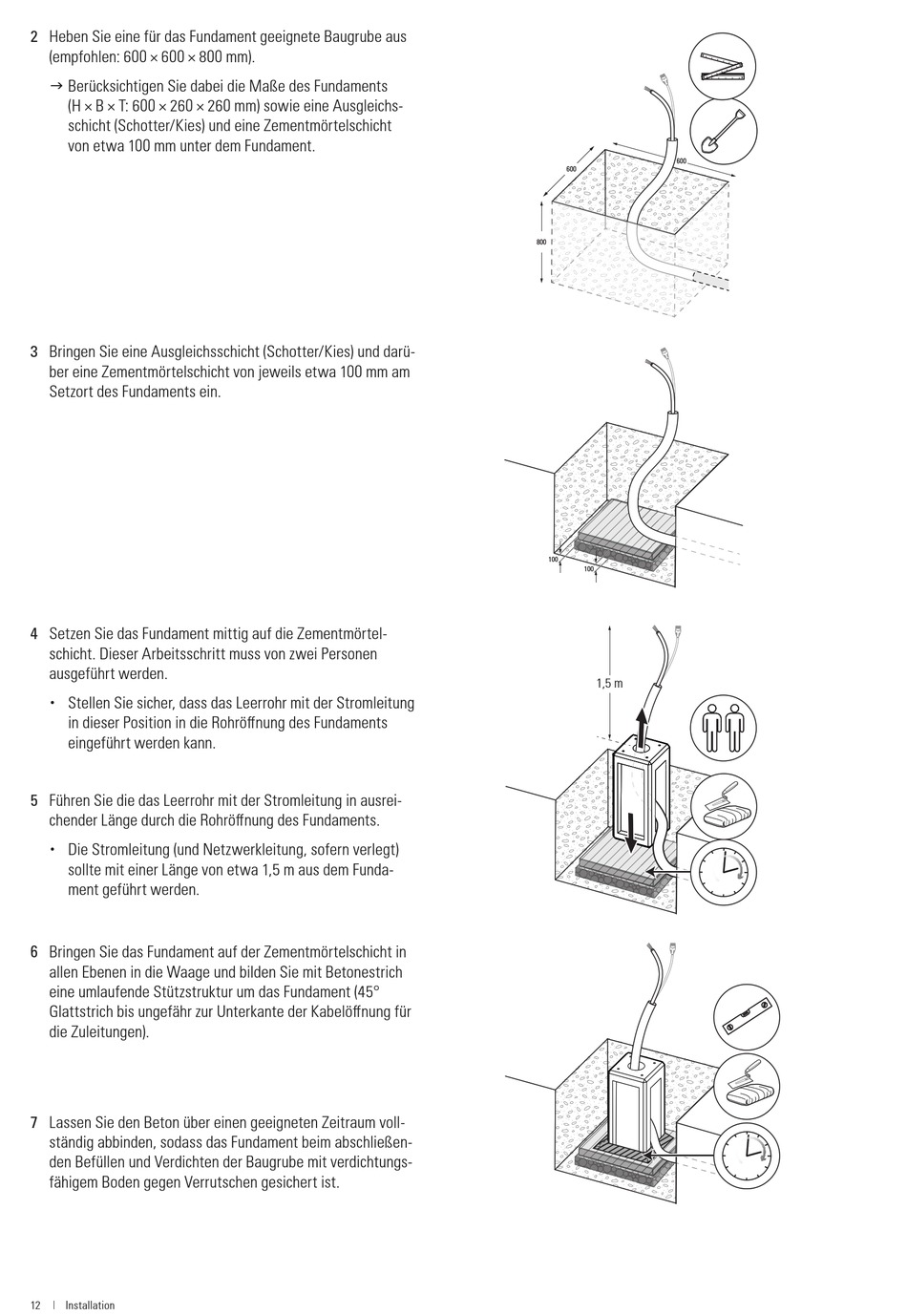

2 Heben Sie eine für das Fundament geeignete Baugrube aus
(empfohlen: 600 × 600 × 800 mm).
J Berücksichtigen Sie dabei die Maße des Fundaments
(H × B × T: 600 × 260 × 260 mm) sowie eine Ausgleichs-
schicht (Schotter/Kies) und eine Zementmörtelschicht
von etwa 100 mm unter dem Fundament.
3 Bringen Sie eine Ausgleichsschicht (Schotter/Kies) und darü-
ber eine Zementmörtelschicht von jeweils etwa 100 mm am
Setzort des Fundaments ein.
4 Setzen Sie das Fundament mittig auf die Zementmörtel-
schicht. Dieser Arbeitsschritt muss von zwei Personen
ausgeführt werden.
x Stellen Sie sicher, dass das Leerrohr mit der Stromleitung
in dieser Position in die Rohröffnung des Fundaments
eingeführt werden kann.
5 Führen Sie die das Leerrohr mit der Stromleitung in ausrei-
chender Länge durch die Rohröffnung des Fundaments.
x Die Stromleitung (und Netzwerkleitung, sofern verlegt)
sollte mit einer Länge von etwa 1,5 m aus dem Funda-
ment geführt werden.
6 Bringen Sie das Fundament auf der Zementmörtelschicht in
allen Ebenen in die Waage und bilden Sie mit Betonestrich
eine umlaufende Stützstruktur um das Fundament (45°
Glattstrich bis ungefähr zur Unterkante der Kabelöffnung für
die Zuleitungen).
7 Lassen Sie den Beton über einen geeigneten Zeitraum voll-
ständig abbinden, sodass das Fundament beim abschließen-
den Befüllen und Verdichten der Baugrube mit verdichtungs-
fähigem Boden gegen Verrutschen gesichert ist.
12
Installation
60
60
80
600
600
800
100
100
1,5 m
Glättkelle
