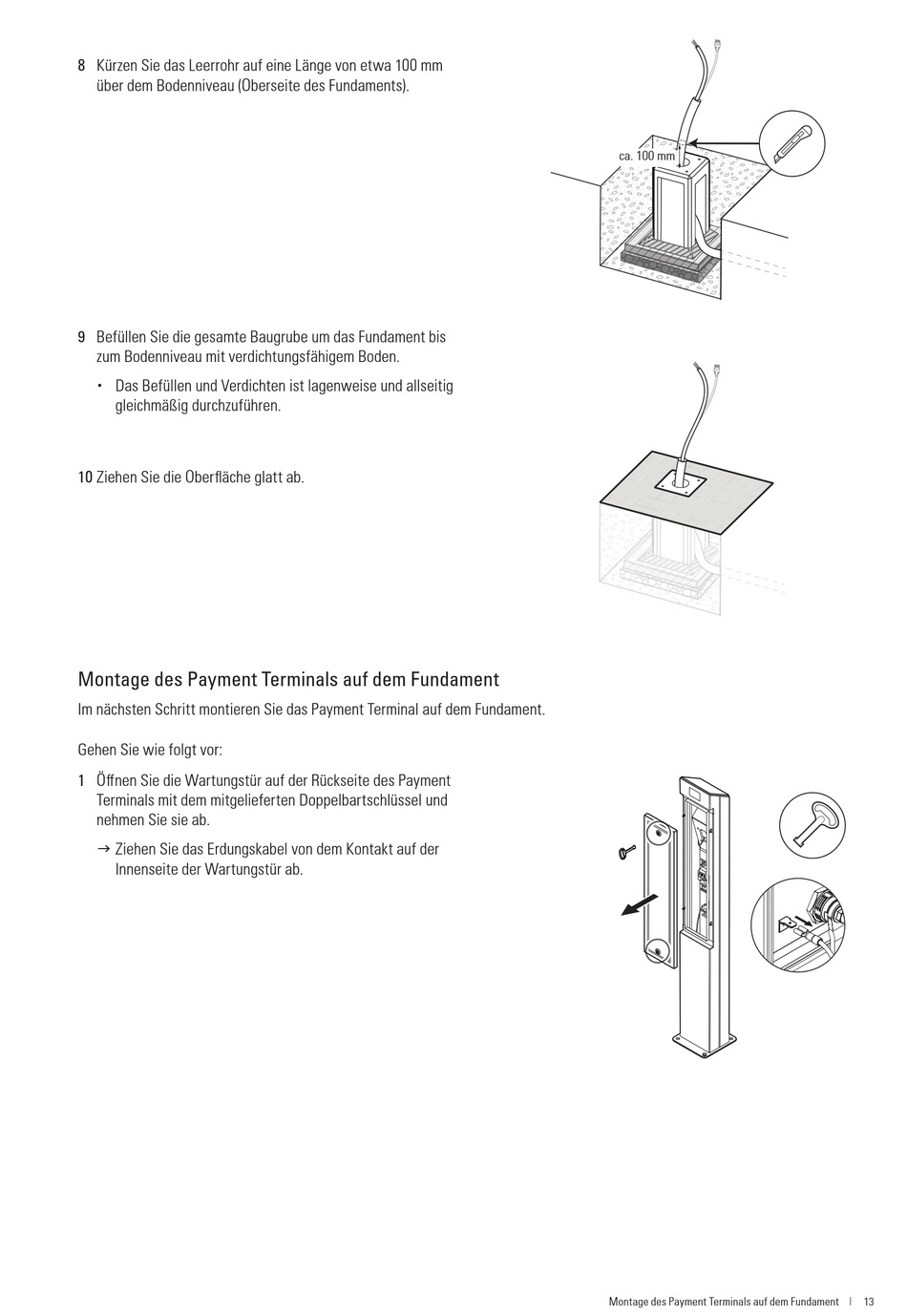

8 Kürzen Sie das Leerrohr auf eine Länge von etwa 100 mm
über dem Bodenniveau (Oberseite des Fundaments).
9 Befüllen Sie die gesamte Baugrube um das Fundament bis
zum Bodenniveau mit verdichtungsfähigem Boden.
x Das Befüllen und Verdichten ist lagenweise und allseitig
gleichmäßig durchzuführen.
10 Ziehen Sie die Oberfläche glatt ab.
Montage des Payment Terminals auf dem Fundament
Im nächsten Schritt montieren Sie das Payment Terminal auf dem Fundament.
Gehen Sie wie folgt vor:
1 Öffnen Sie die Wartungstür auf der Rückseite des Payment
Terminals mit dem mitgelieferten Doppelbartschlüssel und
nehmen Sie sie ab.
J Ziehen Sie das Erdungskabel von dem Kontakt auf der
Innenseite der Wartungstür ab.
ca. 100 mm
Montage des Payment Terminals auf dem Fundament
13
