x Zollstock
x Maurerwerkzeug
x Cutter

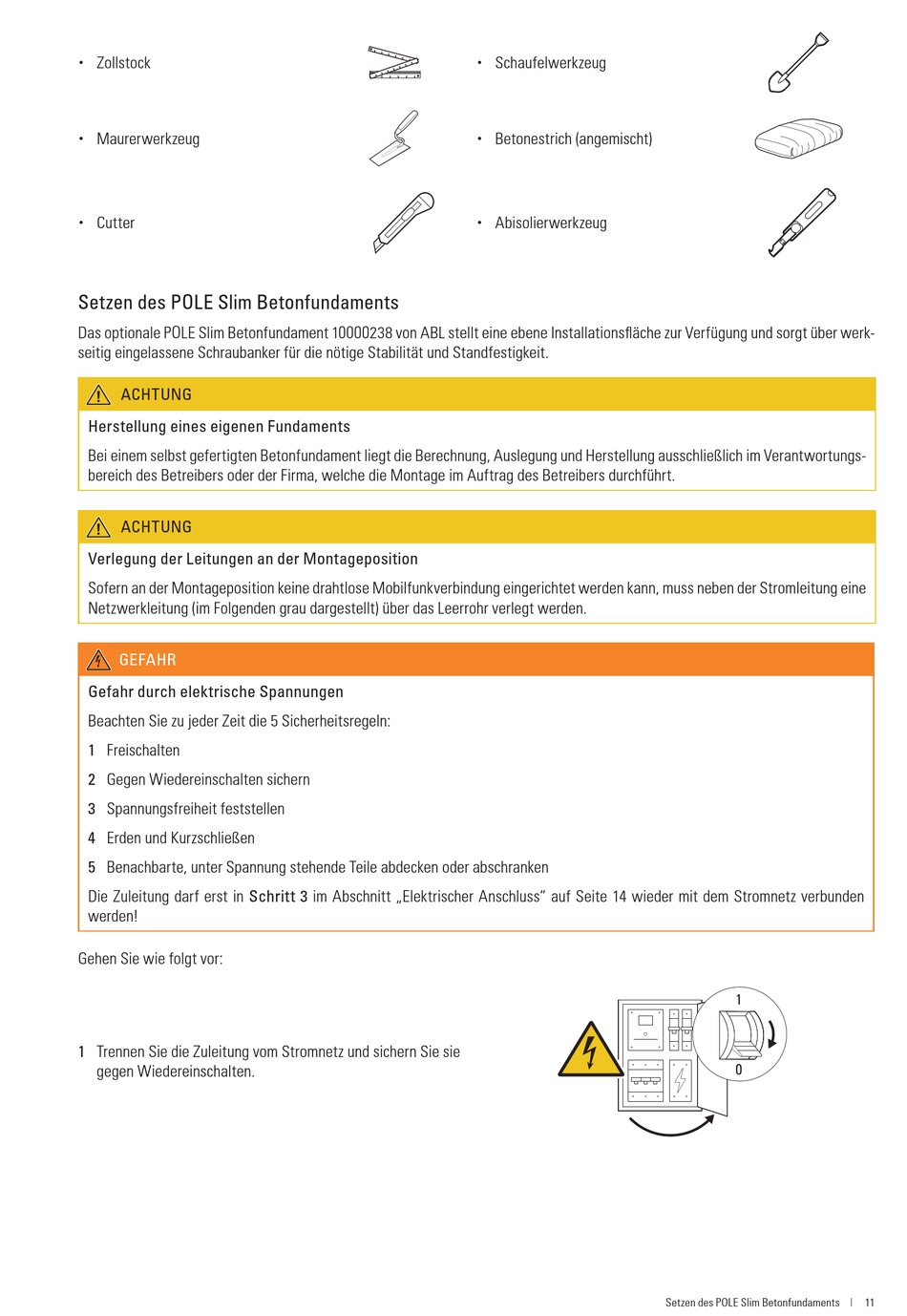

Setzen des POLE Slim Betonfundaments
Das optionale POLE Slim Betonfundament 10000238 von ABL stellt eine ebene Installationsfläche zur Verfügung und sorgt über werk-
seitig eingelassene Schraubanker für die nötige Stabilität und Standfestigkeit.
ACHTUNG
Herstellung eines eigenen Fundaments
Bei einem selbst gefertigten Betonfundament liegt die Berechnung, Auslegung und Herstellung ausschließlich im Verantwortungs-
bereich des Betreibers oder der Firma, welche die Montage im Auftrag des Betreibers durchführt.
ACHTUNG
Verlegung der Leitungen an der Montageposition
Sofern an der Montageposition keine drahtlose Mobilfunkverbindung eingerichtet werden kann, muss neben der Stromleitung eine
Netzwerkleitung (im Folgenden grau dargestellt) über das Leerrohr verlegt werden.
GEFAHR
Gefahr durch elektrische Spannungen
Beachten Sie zu jeder Zeit die 5 Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen
4 Erden und Kurzschließen
5 Benachbarte, unter Spannung stehende Teile abdecken oder abschranken
Die Zuleitung darf erst in Schritt 3 im Abschnitt „Elektrischer Anschluss" auf Seite 14 wieder mit dem Stromnetz verbunden
werden!
Gehen Sie wie folgt vor:
1 Trennen Sie die Zuleitung vom Stromnetz und sichern Sie sie
gegen Wiedereinschalten.
x Schaufelwerkzeug
x Betonestrich (angemischt)
x Abisolierwerkzeug
1
0
Setzen des POLE Slim Betonfundaments
11
