24
de | Montage
6.
7.
8.
9.
10. Stellen Sie alle Kabelverbindungen wieder her.
11. Konfigurieren Sie die Taste mithilfe der Software.
Die Sprechstelle kann mit maximal drei abgedeckten Tasten EB
DPC und/oder einem Schlüsselschalter NRS 90231 nachgerüstet
werden. Zusätzliche Bedienelemente können z. B. für die
Auslösung von Alarmen in bestimmten Bereichen (Auswahl-
Alarm) oder für das Ein‑/Ausschalten des Systems verwendet
werden. Die Funktionszuweisung erfolgt bei der Konfiguration
über IRIS-Net.
5.3.2
Schlüsselschalter
Die NRS 90231 ist ein optionaler Schlüsselschalter zum Einbau
in die Sprechstelle. Die Zuleitungen des Schlüsselschalters
werden von der Sprechstelle überwacht. Tritt ein Fehler auf,
wird dieser im Fehlerprotokoll des Systems angezeigt.

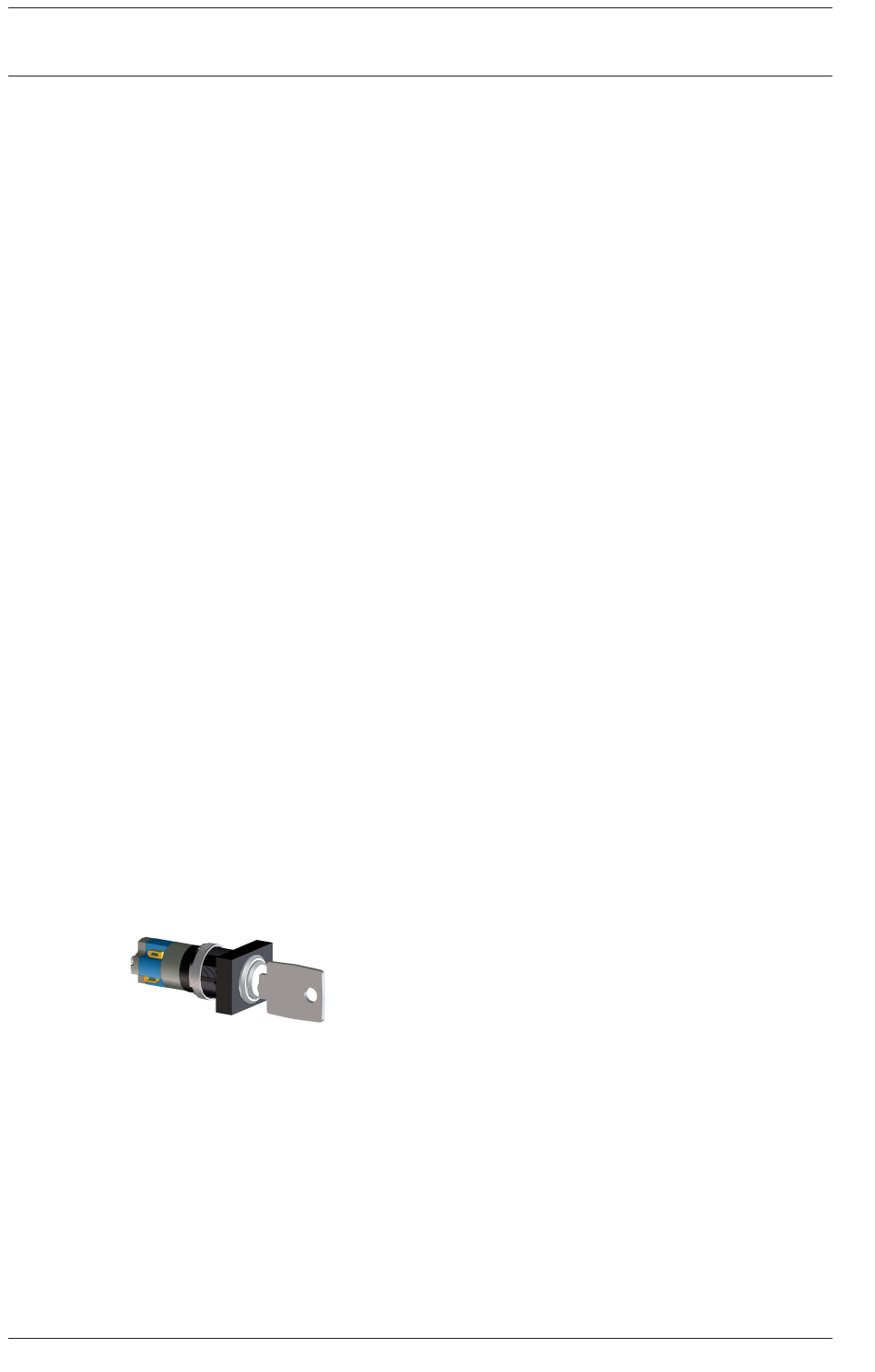

Abbildung 5.2: NRS 90231
Montage
Beachten Sie folgende Hinweise für den Einbau des
Schlüsselschalters in die Sprechstelle.
1.
2.
3.
2018.04 | 04 | F01U353812
Setzen Sie die Taste in die Einbauöffnung ein und pressen
Sie sie gleichmäßig hinein (die Abdeckkappe muss sich
nach oben öffnen lassen).
Stecken Sie je nach Verwendung der rechten/mittleren/
linken Einbauöffnung das Flachbandkabel ➍ in die
Steckverbindung CN201/CN202/CN203 auf der Platine.
Schließen Sie das Verbindungskabel wieder an CN1 an.
Bringen Sie den Sprechstellenboden vorsichtig wieder an.
Sprechstelle von allen Anschlüssen trennen.
Sprechstellenboden entfernen (4 Schrauben lösen).
Den Boden vorsichtig vom oberen Teil entfernen und dabei
in der oberen linken Ecke der Sprechstelle beginnen.
PROMATRIX 6000 Call
Stations
DYNACORD
