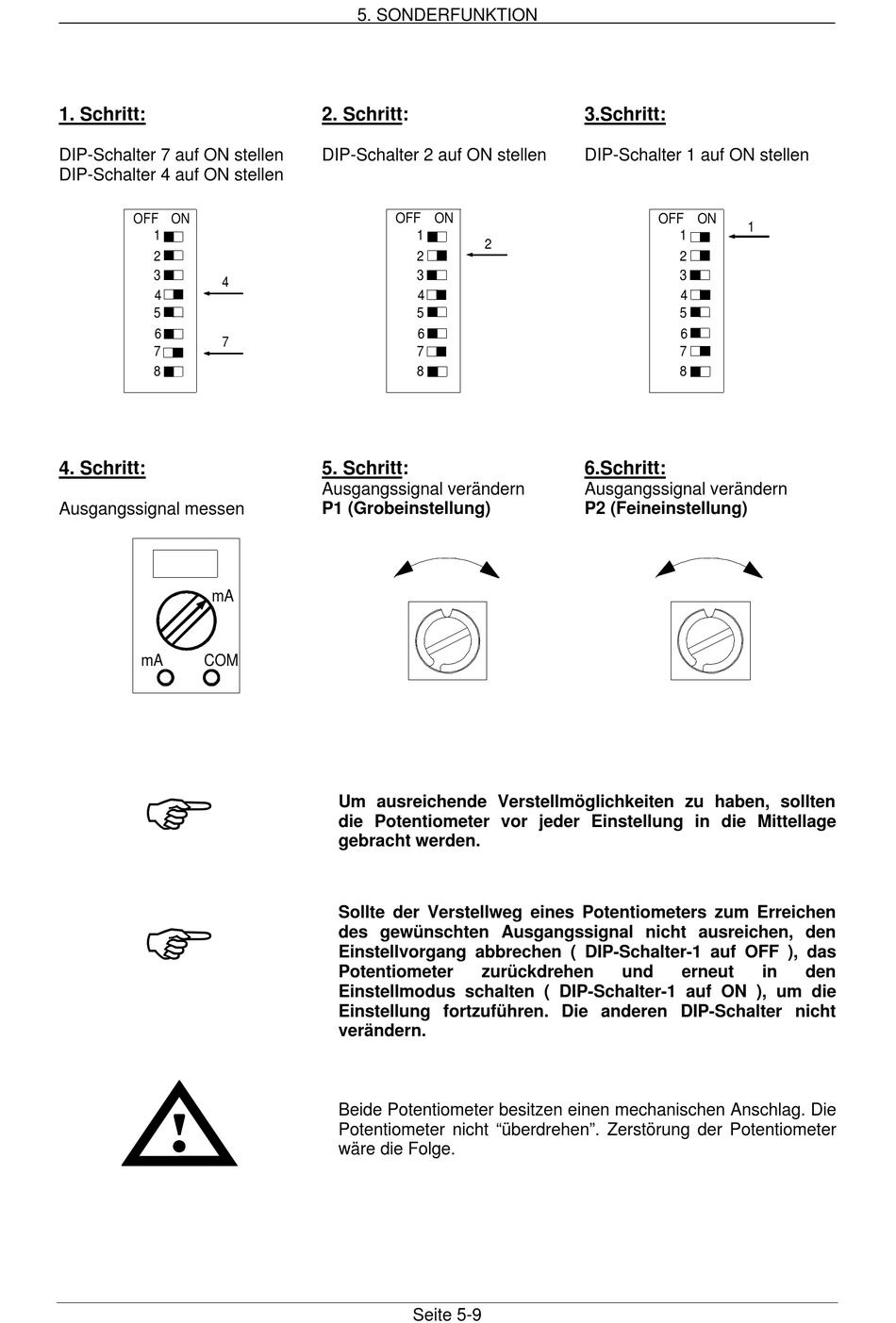

1. Schritt:
DIP-Schalter 7 auf ON stellen
DIP-Schalter 4 auf ON stellen
OFF
ON
1
2
3
4
4
5
6
7
7
8
4. Schritt:
Ausgangssignal messen
mA
mA
COM
F
F
5. SONDERFUNKTION
2. Schritt:
DIP-Schalter 2 auf ON stellen
OFF ON
1
2
2
3
4
5
6
7
8
5. Schritt:
Ausgangssignal verändern
P1 (Grobeinstellung)
Um ausreichende Verstellmöglichkeiten zu haben, sollten
die Potentiometer vor jeder Einstellung in die Mittellage
gebracht werden.
Sollte der Verstellweg eines Potentiometers zum Erreichen
des gewünschten Ausgangssignal nicht ausreichen, den
Einstellvorgang abbrechen ( DIP-Schalter-1 auf OFF ), das
Potentiometer
zurückdrehen
Einstellmodus schalten ( DIP-Schalter-1 auf ON ), um die
Einstellung fortzuführen. Die anderen DIP-Schalter nicht
verändern.
Beide Potentiometer besitzen einen mechanischen Anschlag. Die
Potentiometer nicht "überdrehen". Zerstörung der Potentiometer
wäre die Folge.
Seite 5-9
3.Schritt:
DIP-Schalter 1 auf ON stellen
OFF
ON
1
1
2
3
4
5
6
7
8
6.Schritt:
Ausgangssignal verändern
P2 (Feineinstellung)
und
erneut
in
den
