Konfigurieren eines Trap-Ziels:
1. Finden Sie den Abschnitt Traps auf der SNMP-Seite und klicken Sie auf das Symbol Hinzufügen.
2. Geben Sie in das Feld „Host" die IP-Adresse ein, an die die Trap gesendet werden soll.
3. Ändern Sie gegebenenfalls die Portnummer.
4. Wählen Sie die zu verwendende Trap-Version aus (V1, V2c oder V3) und klicken Sie auf SAVE.
Eine Test-Trap kann durch Klicken auf das Symbol Test neben der Host-IP-Adresse gesendet werden. Sie
können die Trap-Einstellungen auch aktualisieren/ändern. Klicken Sie auf das Symbol Modifizieren neben
der Host-IP-Adresse.

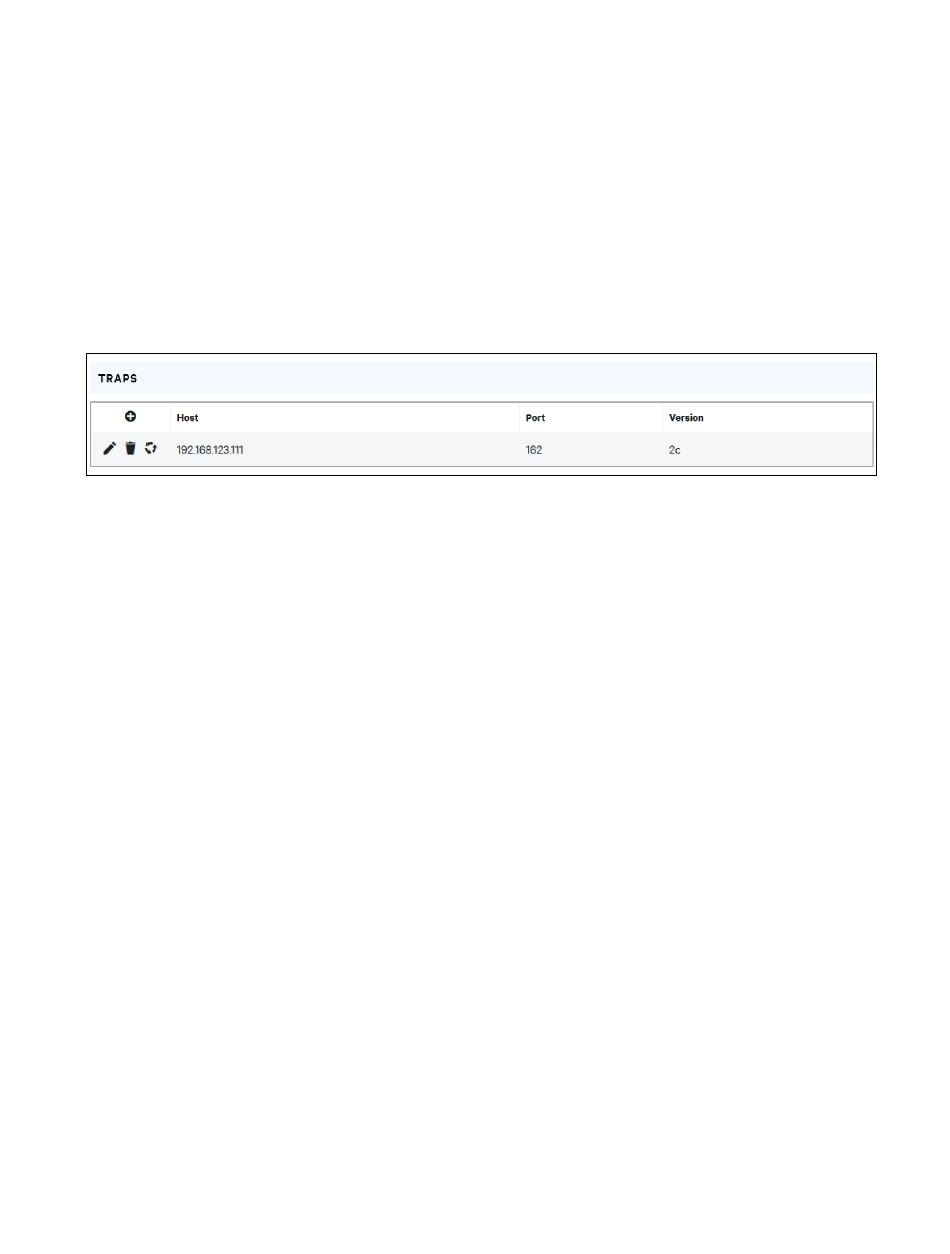

Abbildung 5.59 Trap
5.7.12 Modbus
Das Modbus TCP-Kommunikationsprotokoll kann zur Überwachung der Messungen und des Status der
Einheit verwendet werden. Außerdem ermöglicht es dem Benutzer, die Einstellungen der Einheit anpassen.
Die Registerkarte kann von der Einheit über den ZIP-Link oben auf der Webseite heruntergeladen werden.
Durch Klicken auf diesen Link wird ein .zip-Archiv heruntergeladen, das die CSV-formatierte Tabelle mit
Beschreibungen der Modbus-Zuordnung in einer visuell lesbaren Form enthält, um Ihnen bei der
Einrichtung Ihres Modbus-Managers zum Lesen/Schreiben der Daten von der bzw. auf die Einheit zu
helfen.
Das Modbus-Kommunikationsprotokoll kann aktiviert oder deaktiviert werden. Der Modbus-Zugriff auf die
Einheit kann entweder Read oder Read/Write sein. Anfragen zum Lesen oder Schreiben von Daten erfolgen
über den Port 502, was der Standardport für das Modbus-Protokoll ist; dieser Port kann aber auch geändert
werden.
