5.2.4 Ausführung mit Überwachung und Switch (IMD-5M)

Alle Vertiv™ Geist™ RTS mit Überwachung und Switch werden mit dem IMD-5M-Modul ausgeliefert.

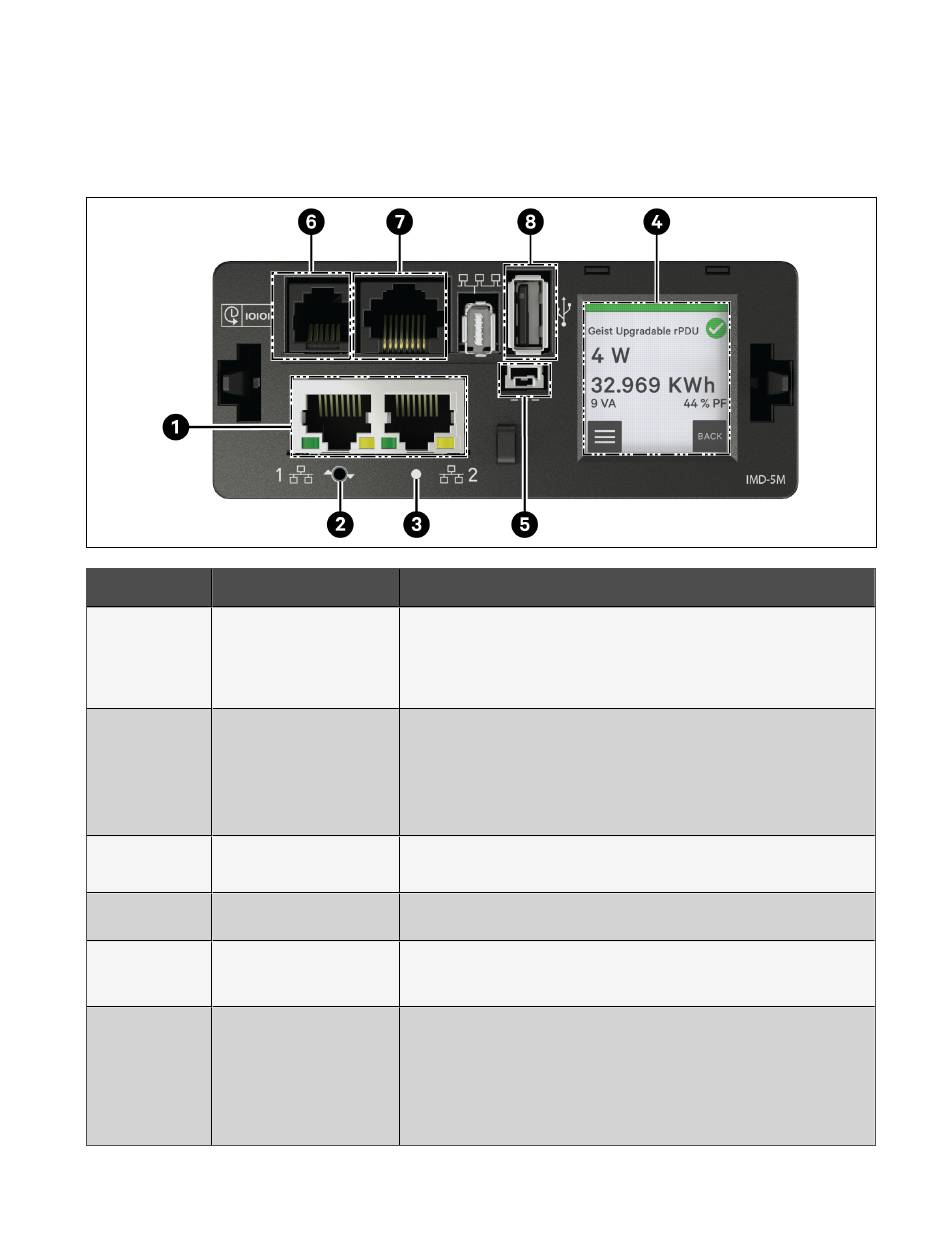

Abbildung 5.4 IMD-5M-Modul

Element

Name

Dual-Ethernet-Ports

Taste zum

Neustarten/Zurücksetzen

RGB-Status-LED

Touchscreen-Menü

Redundanter Stromeingang

Remote-Sensor-Port

Beschreibung

Die Dual-Ethernet-Ports fungieren als Ethernet-Switch mit zwei Ports, was

eine Reihenschaltung mehrerer Geräte ermöglicht. Die Dual-Ethernet-Ports

können unabhängig voneinander als Dual-Ethernet-Netzwerkschnittstellen

konfiguriert werden, sodass der RTS an zwei verschiedene Netzwerke

angeschlossen werden kann.

Halten Sie die Taste 10 Sekunden lang gedrückt (bis die LED blinkt), damit

das IMD neu startet. Es wird dadurch aus- und wieder eingeschaltet;

Benutzerinformationen werden dabei nicht geändert oder gelöscht.

Indem Sie die Taste während des Normalbetriebs 25 Sekunden lang gedrückt

halten (bis die LED schnell blinkt), wird die Standard-IP-Adresse

wiederhergestellt und die Benutzerkonten werden zurückgesetzt.

Grüne LED: Die Einheit ist hochgefahren und in Betrieb.

Gelbe LED: Die Einheit fährt hoch.

Auf dem Touchscreen-Menü werden die Stromwerte (in Ampere) der Phase,

Leitung und des Stromkreises angezeigt.

Falls das optionale Verbindungskabel an das zweite Gerät angeschlossen ist,

wird das IMD weiterhin mit Strom versorgt, wenn der RTS nicht mit Strom

versorgt wird.

RJ-12-Port für die Anbindung digitaler Vertiv™ Plug-and-Play-Remote-

Sensoren (separat verkauft). Jeder digitale Sensor hat eine eindeutige

Seriennummer und wird automatisch erkannt. RTS PDUs unterstützen bis zu

16 Sensoren. Der optionale Vertiv™ A2D-Wandler kann hinzugefügt werden,

um die analoge Erfassung zu ermöglichen. Der optionale SN-ADAPTER kann

hinzugefügt werden, um integrierte und modulare Sensoren von Liebert® zu

unterstützen. Weitere Informationen finden Sie unter

Verfügbare Sensoren

auf
