Abbildung 3.1 Schiebehalterungen für RTS
3.1.2 2-Säulen-Rack-Montage
HINWEIS: Jede Halterung kann auf der linken oder rechten Seite des RTS-Geräts verwendet werden.
Das RTS-Gerät kann vorwärts oder rückwärts ausgerichtet im 2-Säulen-Rack montiert werden.
Bringen Sie die Halterungen am RTS an:
• Richten Sie die U-Halterung (ohne die 2-Loch-Montagerippe) an der Rückseite des RTS aus
und befestigen Sie die Halterung mit zwei Schrauben am RTS. Den Schritt für die andere Seite
des RTS wiederholen.
• Richten Sie die Halterung mit der 2-Loch-Montagerippe an der Vorderseite des RTS aus und
befestigen Sie die Halterung mit zwei Schrauben am RTS. Die Ausrichtung ist in Abbildung 3.2
auf der gegenüberliegenden Seite zu sehen. Den Schritt für die andere Seite des RTS
wiederholen.
• Richten Sie die Schiebehalterung mit der 2-Loch-Montagerippe aus dem Montagesatz an der
gegenüberliegenden Seite des 2-Säulen-Racks aus und befestigen Sie die Halterung mit zwei
Schrauben (vom Kunden bereitgestellt) am Rack. Den Schritt für die andere Seite des Racks
wiederholen.
Befestigen Sie den RTS am 2-Säulen-Rack:

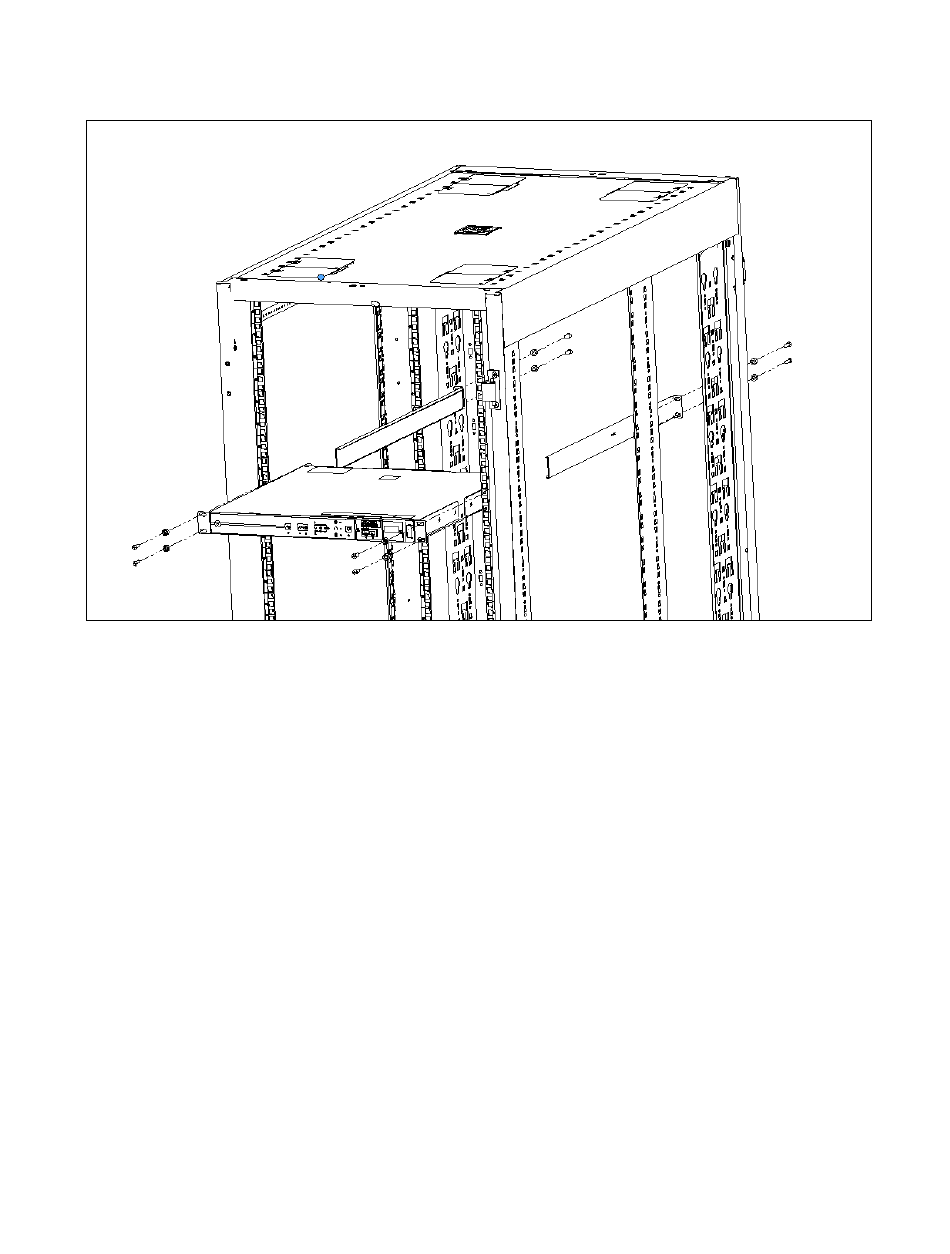

1. Setzen Sie den RTS mit den Halterungen auf die Schiebehalterungen. Abbildung 3.2 auf der
gegenüberliegenden Seite zeigt den Einbau des RTS-Geräts.
2. Befestigen Sie jede Seitenhalterung mit zwei Schrauben (vom Kunden bereitgestellt) am Rack.
