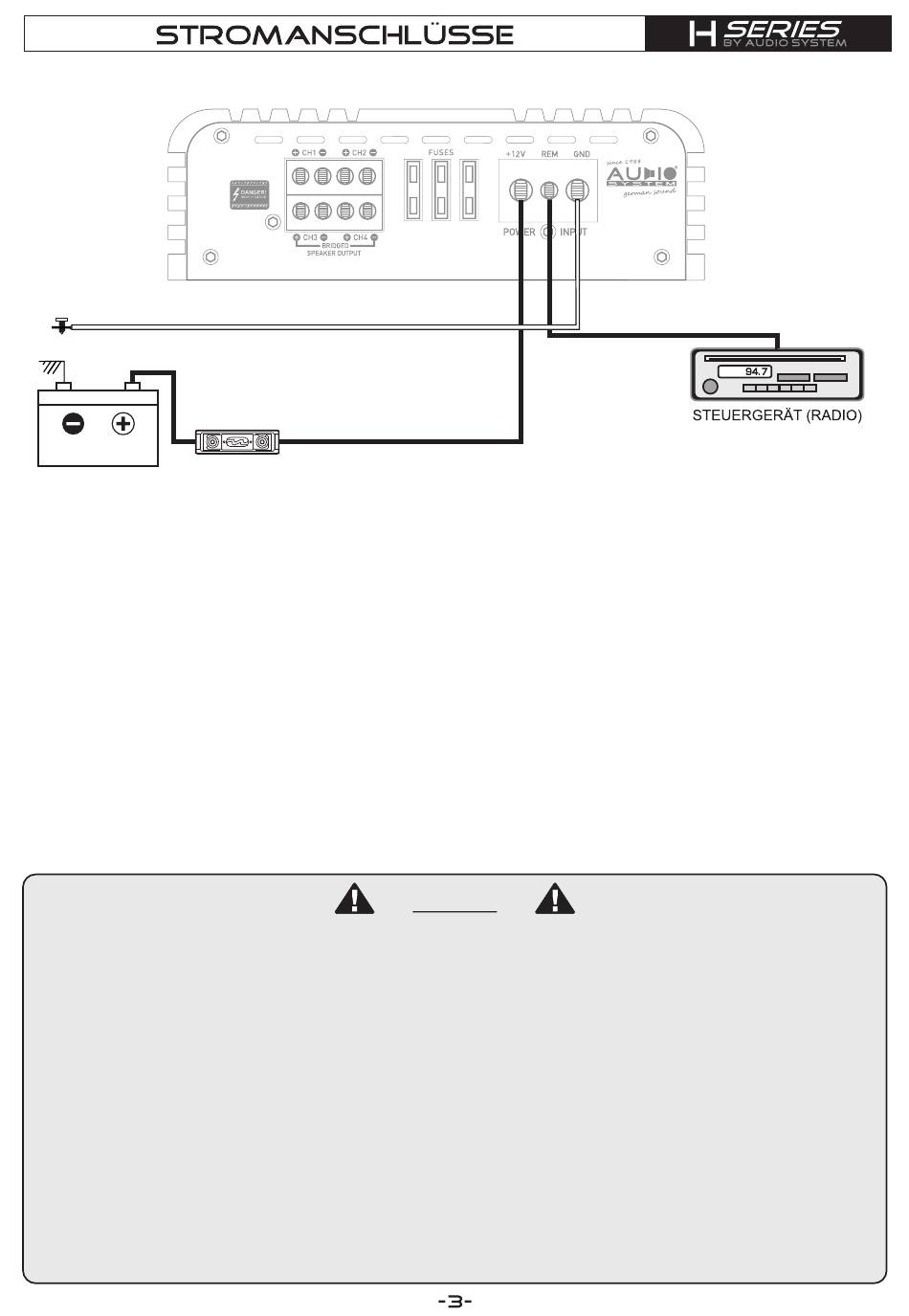

H-1400. 4 D / H-1600. 4 D 24V
MASSE
Max.30 cm
BATTERIE
1. Trennen der Stromversorgung: Klemmen Sie zu allererst die Stromversorgung des Fahrzeuges ab. Dies
geschieht am Besten, indem das Masse-kabel von der Batterie entfernt wird.
2. Masseanschluss: Verbinden Sie den GND (Ground) Anschluss der Endstufe mit der Fahrzeugkarosserie. Halten
Sie dieses Kabel so kurz wie möglich (Ideal bis 50 cm) und verwenden Sie einen ausreichenden Querschnitt (35 -
2
50 mm ). Stellen Sie sicher, dass die Verbindung mit der Karosserie farb-, schmutz- und staubfrei ist.
3. +12V/+24V Stromanschluss: Der +12V/+24V Anschluss der Endstufe ist mit dem Versorgungskabel über eine
Sicherung an die Autobatterie anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungshalter zur
Autobatterie maximal 30 cm betragen darf. Voraussetzung für ein einwandfreies Funktionieren der Endstufe sind
qualitativ hochwertiger Sicherungshalter sowie ausreichende Kabelquerschnitte (35 -50 mm ). Diese Sicherung
schützt das Gerät und das Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
4. Remote Anschluss: Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V geschaltet)
für Verstärker oder automatische Antenne) des Steuergerätes. Verwenden Sie hierfür ein 0,5 - 1,5 mm²
Stromkabel.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen Kabel,
Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die Montage in zu
kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor weiteren äußeren
Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12V (24V bei 24V Version) Versorgungsspannung
einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln der KFZ Benzinleitungen,
Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden, müssen die Signalkabel (Cinchkabel) sowie die
Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-, oder Bruchgefahr
besteht.
Achtung
H-1400. 4 D
Remote
2
