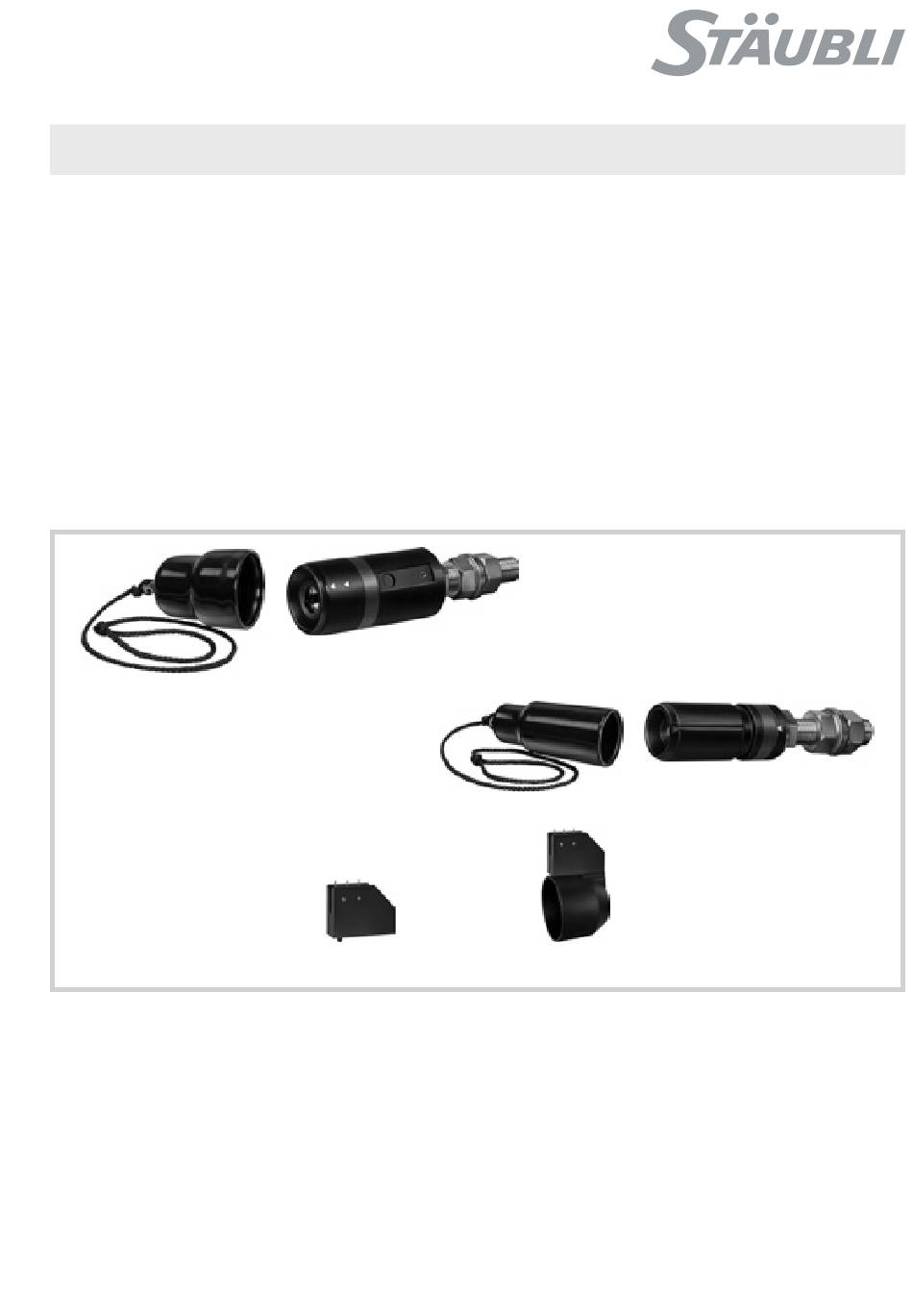

MA025 (de_en)
Montageanleitung

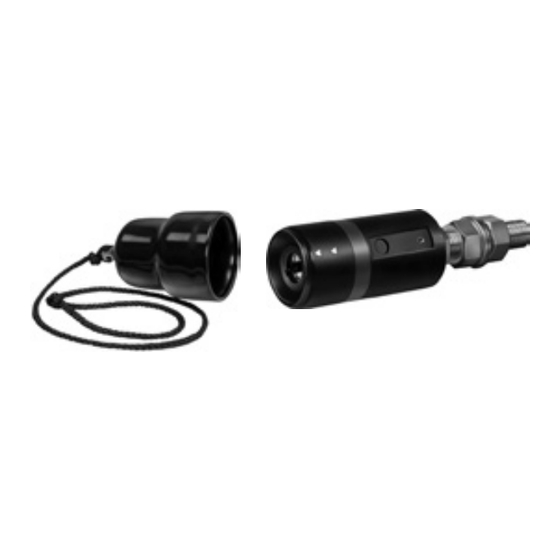

Rundsteckverbinder IB16BV-NS-A, IS16BV-NS
mit Bajonnetverriegelung
Inhalt
Sicherheitshinweise2
Notwendiges Werkzeug ������������������������������������������������������������3
1� Steckverbindermontage in Stromschiene �����������������������������3
2� Steckverbindermontage in Fronttafel ������������������������������������4
Montage der Anschlussleitung �������������������������������������������������5
3� Montage des Mikroschalters (IB16BV-NS) ����������������������������5
4� Montage des Mikroschalters (IS16BV-NS) ����������������������������5
Funktionskontrolle der Mikroschalter ����������������������������������������6
5� Montieren der Schutzkappe ��������������������������������������������������6
Kodierung ����������������������������������������������������������������������������������6
Wichtige Hinweise ��������������������������������������������������������������������7
DBT-IB16NS 15.5270
IB16BV-NS-A 14.2037
DST16NS 15.5272
MS-B16BV-NS 14.0102
(für/for 14.2036)
MA025 (de_en)
Assembly instructions
Panel receptacle ID/B16BV-NS-A, ID/S16BV-NS
with bayonet locking
Content
Safety Instructions 2
Tools required ����������������������������������������������������������������������������3
1� Connector assembly into busbar �������������������������������������������3
2� Connector assembly in front panel ����������������������������������������4
Cable connection �����������������������������������������������������������������������5
3� Installation of microswitch (IB16BV-NS) �������������������������������5
4� Installation of microswitch (IS16BV-NS) ��������������������������������5
Functional check of microswitches �������������������������������������������6
5� Mounting of protective cap ���������������������������������������������������6
Coding ���������������������������������������������������������������������������������������6
Important notice ������������������������������������������������������������������������7
IS16BV-NS 14.2034
MS-IS16BV-NS 14.0101
(für/for 14.2034)
1 / 8
